감속기 마모센서 WearDetect
WearDetect 센서로 감속기 오일 속 철 마모 입자와 수분·온도를 측정해 마모 추이를 감시합니다. 설치 위치와 출력 조건에 맞춰 모델을 제안합니다.
감속기 오일 마모 감시철 마모 입자·수분·온도PLC·SCADA 연동
마모감시철 마모 입자·수분·온도
출력Modbus RTU · 4–20 mA
설치드레인 플러그 교체 · Inflow 어댑터
센서 동작 온도−26~150 °C
적용 분야

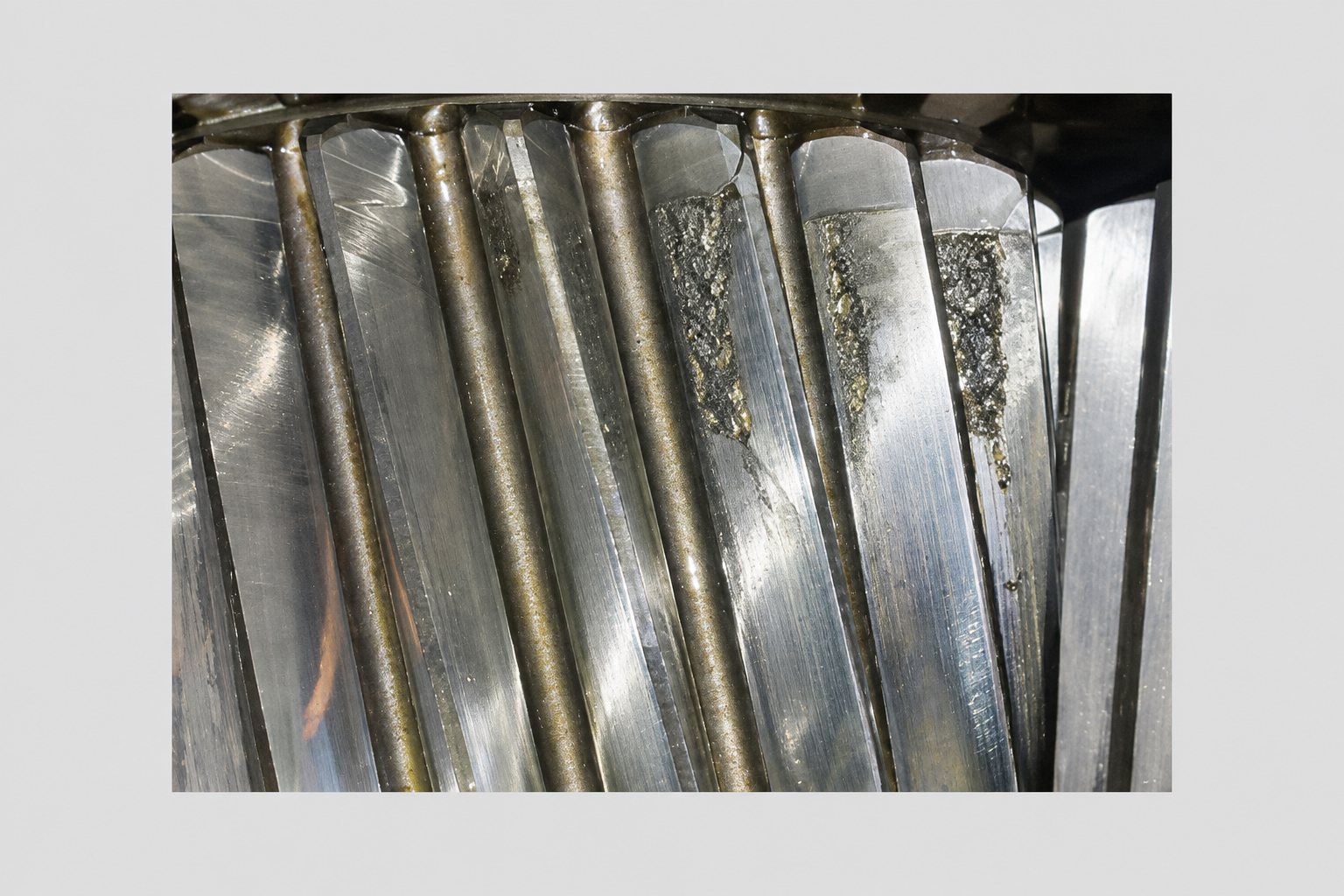

기어 접촉면의 마모 확인
기어 접촉면의 손상 상태를 확인하고 운전 중 측정한 금속 마모분 추이와 비교합니다.

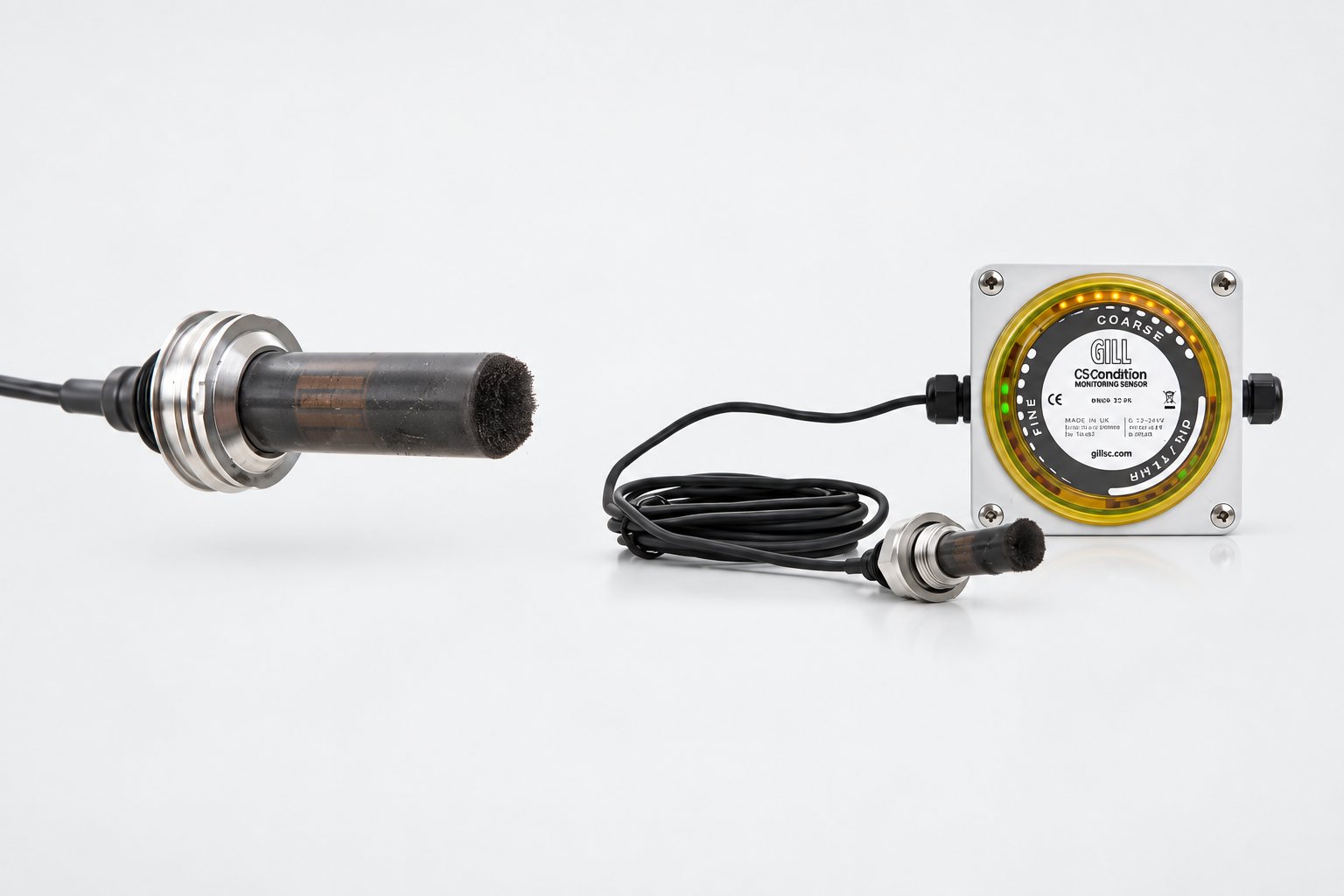

오일 속 금속 마모분 포집
WearDetect 센서 감지부에 모인 철 마모 입자로 감속기 오일의 마모 상태를 확인합니다.
01 · 설치
오일 계통에 센서 연결
드레인 플러그를 센서로 교체하거나, Inflow 어댑터로 윤활유 바이패스 배관에 설치합니다.
02 · 감지
철계 마모분 변화 측정
오일 속 미세한 철 입자와 큰 철 입자를 자석으로 모아 마모 추이를 측정합니다.
03 · 활용
설비 관리 시스템 연동
모델별 출력에 맞춰 PLC·SCADA 등에 연결하고 시간에 따른 마모 추이를 확인합니다.
제품 특징
01
감속기 오일 마모 감시
02
철 마모 입자·수분·온도
03
PLC·SCADA 연동
제품 구성과 선택 기준
WearDetect 4212 · Modbus형
오일 온도와 수분을 동시에 출력 · RS485 Modbus RTU
WearDetect 4212 · 4–20 mA형
오일 온도·수분 중 하나를 출력 · 4–20 mA
선정 전에 확인할 조건
- 적용 목적
- 감속기 오일 마모 감시
- 설치 조건
- 유체·온도·압력·장착 공간
- 출력 조건
- 신호 방식과 연결 장치 입력
대표 사양
오일 내 철계 마모 입자 감시WearDetect 4212 · 인라인형
| 항목 | Modbus형 (151) | 4–20 mA형 (148) |
|---|---|---|
| 검출 대상 | 미세·큰 철 입자 / 오일 온도·수분 혼입(10% 이상) | |
| 출력 | Modbus RTU · RS485 | 4–20 mA |
| 전원 | 5–32 V DC | 9–32 V DC |
| 갱신 주기 | 1 Hz | 10 Hz |
| 소비전력 | 0.7 W 미만 | 2.6 W 미만 |
| 센서 동작 온도 | −26–150 °C (전자부 최대 +85 °C) | |
| 보호등급 | 센서 IP66 / IP68 · 전자부 IP65 | |
| 차압 (센서 앞뒤 압력 차) | 10 bar | |
| 센서 / 전자부 크기 | 57 × Ø24.5 mm / 55 × 30 × 12 mm | |
| 전체 무게 | 0.21 kg | |
표는 디스플레이가 없는 인라인형 기준입니다. 4–20 mA형은 온도·수분 중 하나를, Modbus형은 둘 다 출력합니다. 전압 출력·CAN·나사 어댑터는 문의 시 안내합니다.
적용 흐름
구성·적용 흐름
센서 측정값을 PLC·SCADA로 보내는 흐름입니다. 설치 나사 규격과 PLC 입력 방식을 먼저 확인합니다.
- 01
감속기·오일 조건
- 02
센서·출력 방식 선정
- 03
마모 추이 확인·출력
카탈로그·매뉴얼
