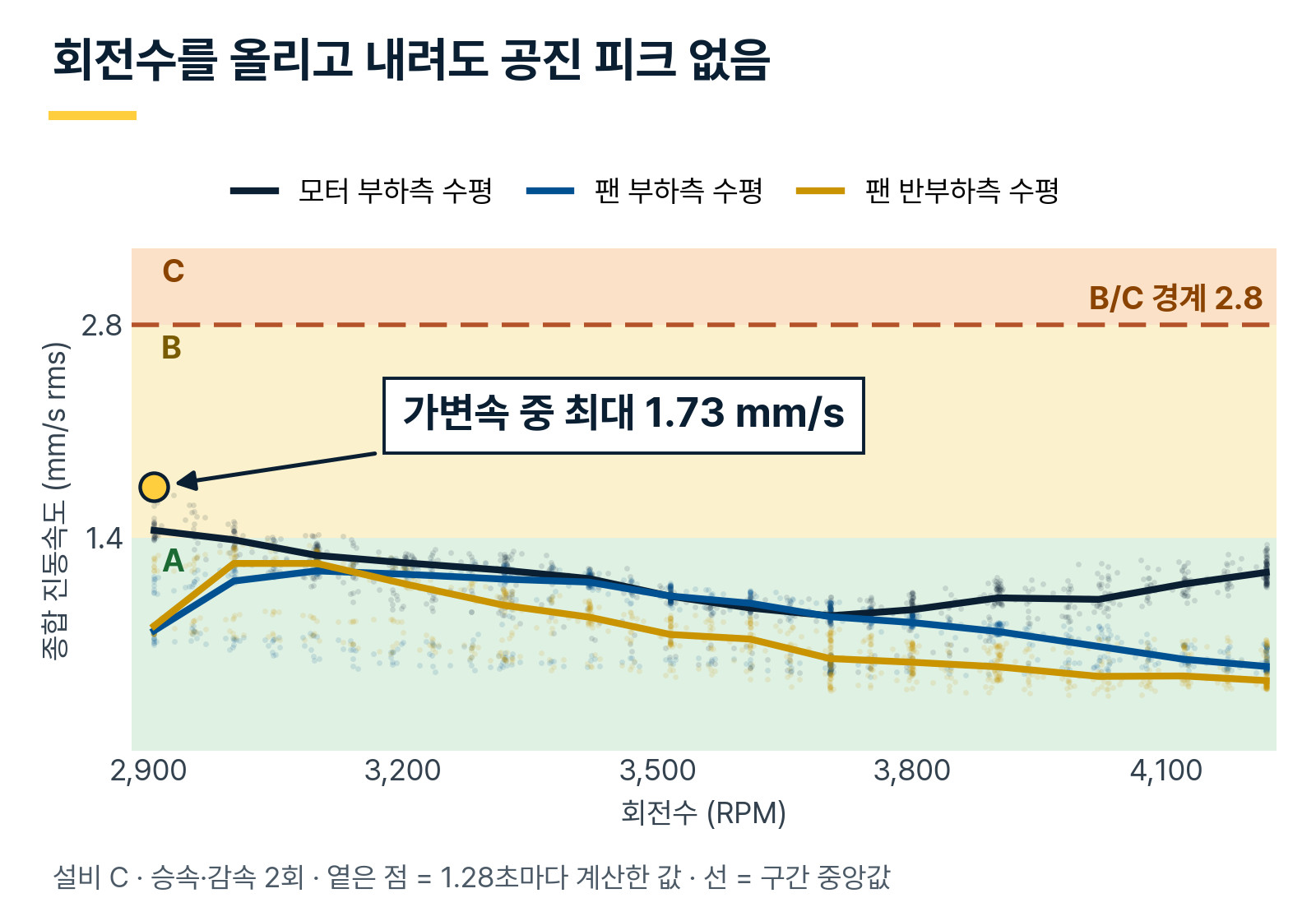

2026년 8월 인버터 구동 고속 팬 3대(167~190 kW)를 정밀 진단한 측정값입니다. 평가 기준은 ISO 20816-3 그룹 2, 강성 지지입니다.
진동 평가 기준
설비에 맞는 기준으로
진동을 평가합니다.
기계 종류와 운전 조건을 확인한 뒤 적용 규격을 정합니다. 진동의 크기와 이전 측정값과의 변화를 비교하고 추가 점검이 필요한 항목을 정리합니다.
- 적용 규격
- ISO 20816 계열 중 대상 기계에 해당하는 규격과 제조사 기준 확인

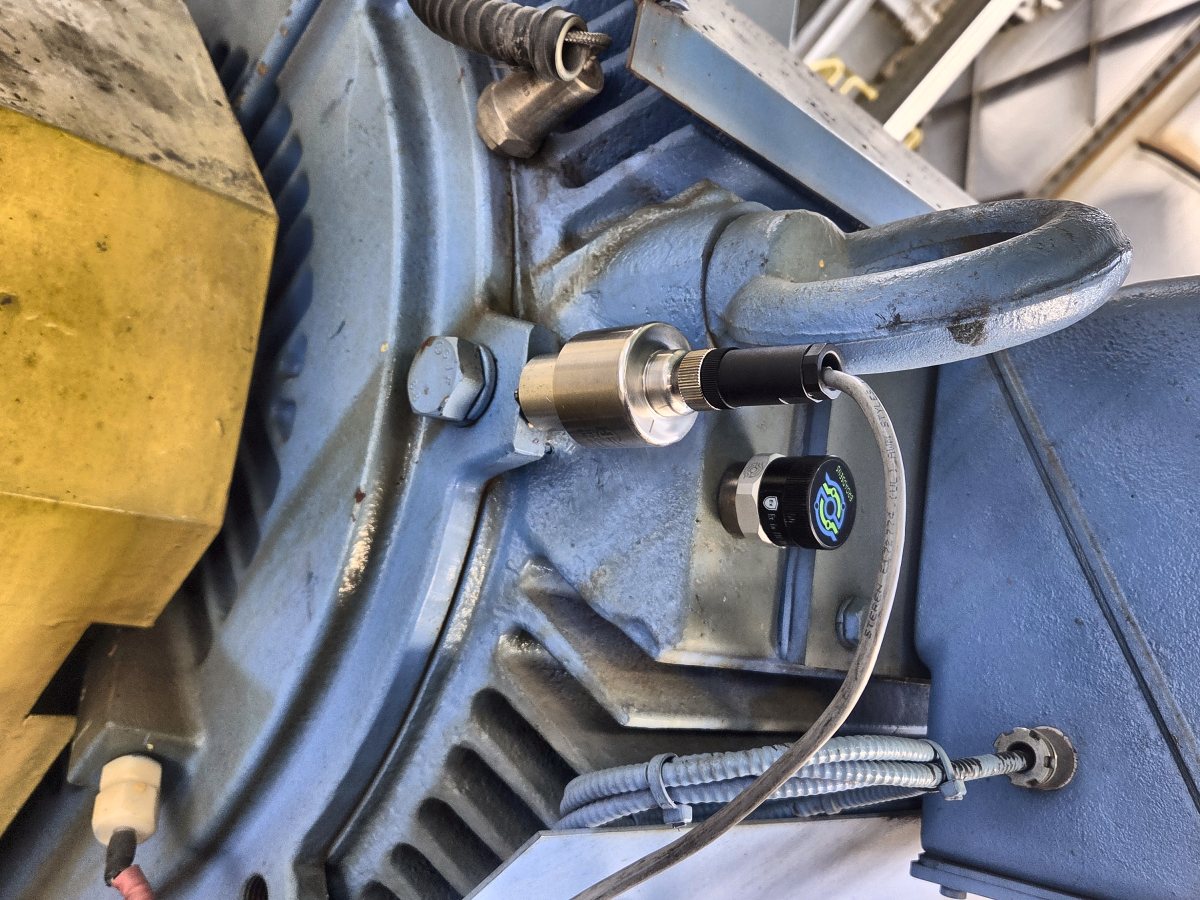

- 측정 조건
- 측정 위치·방향, 측정량과 주파수 대역, 회전수와 부하 기록

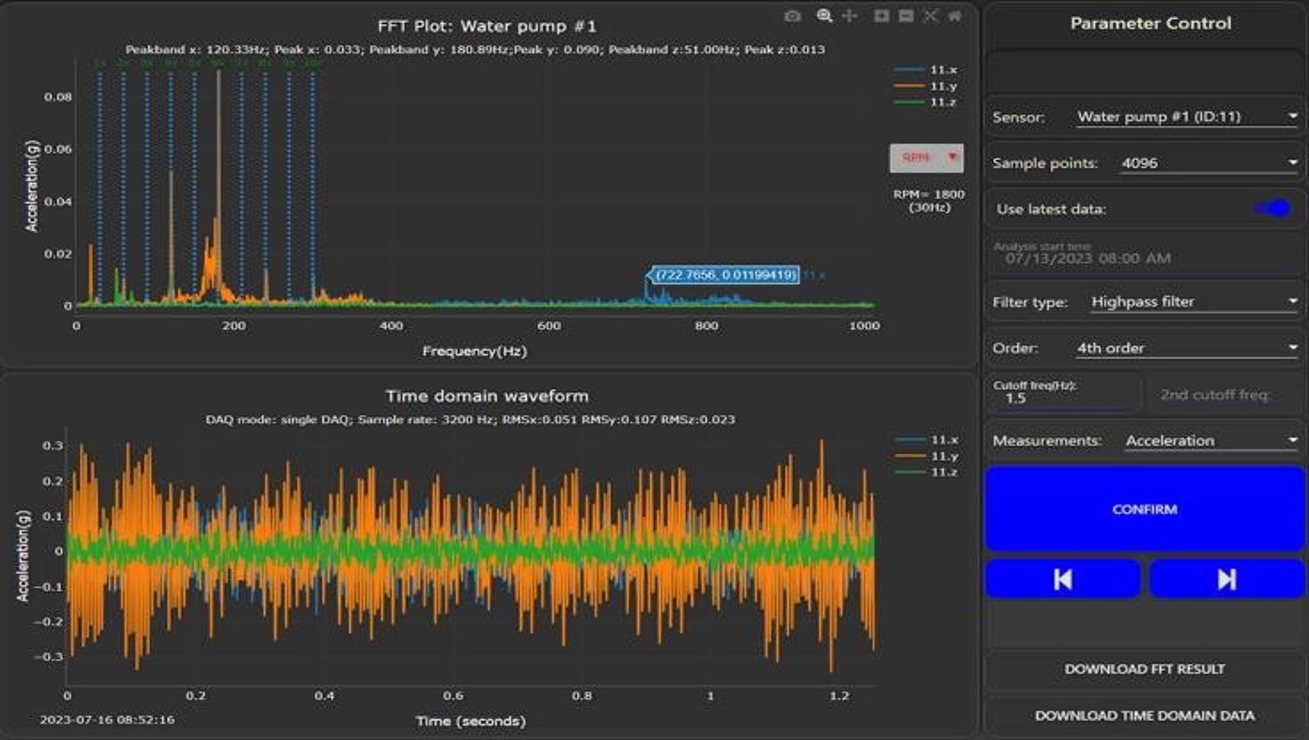

- 결과 해석
- 진동 크기와 변화 추세를 검토하고 필요 시 주파수 성분 분석으로 원인 확인
적용 범위와 판정 기준은 기계 종류·출력·회전수·지지 조건에 따라 달라집니다.
관련 규격 안내: ISO 20816-3:2022판정 원칙
진폭으로 판단하고 주파수로 분석하고 위상으로 증명합니다.

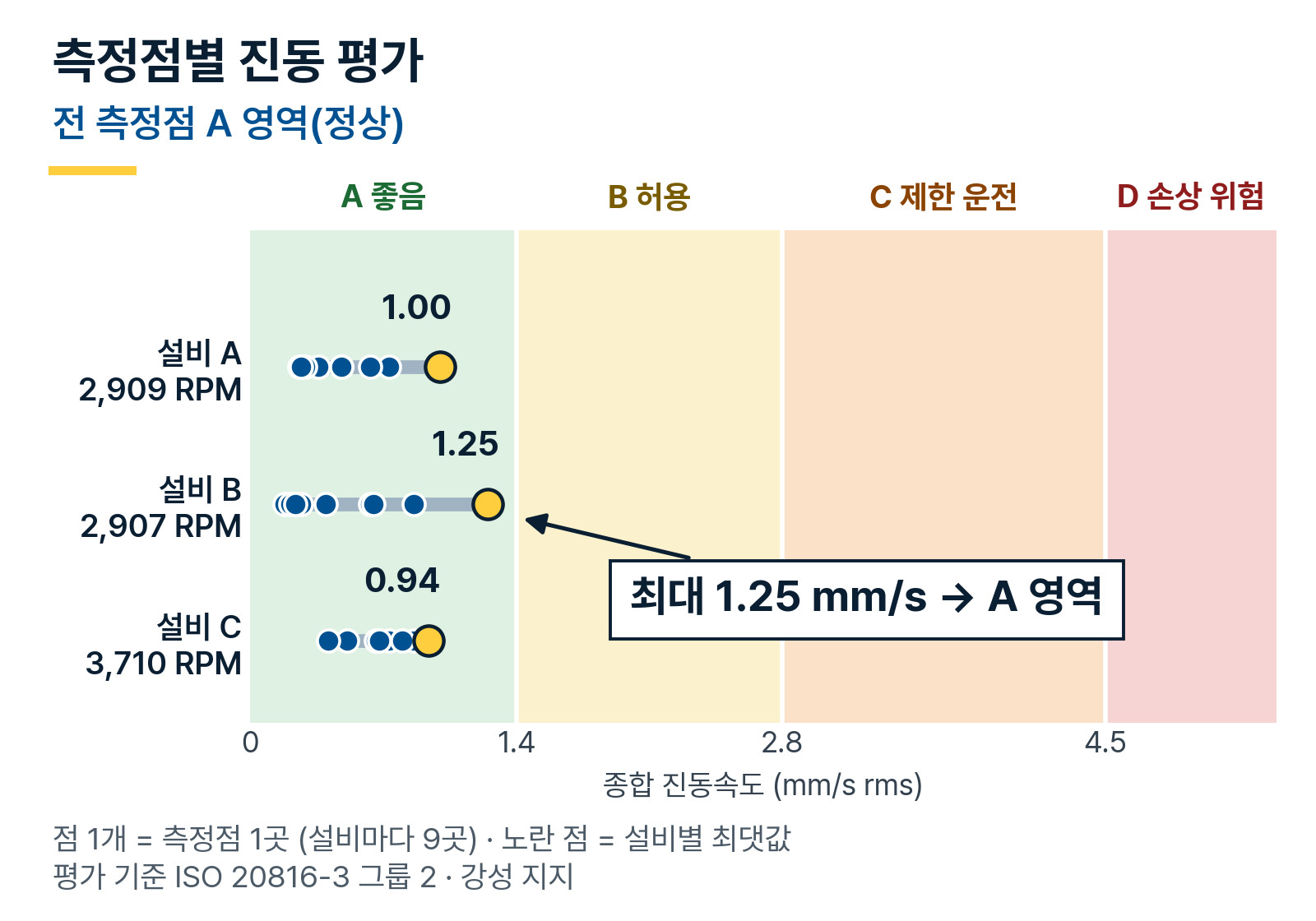

영역별 판정(mm/s rms)
- A1.4 미만신규 설치 수준
- B1.4~2.8장기 운전 가능
- C2.8~4.5다음 정비 때 조치
- D4.5 이상정지 검토
경향 판정
- 규격 안의 값이라도 평소의 3배로 오르면 원인을 찾습니다.
- 베어링과 기어의 초기 결함은 이 기준에 잘 드러나지 않아 가속도와 엔벨로프로 따로 봅니다.
진행 순서
진행 절차
목적 확인, 측정 계획, 측정 수행, 결과 검토 순서로 진행합니다.
- 01 목적 확인
대상 설비와 확인하려는 현상, 기존 자료를 검토합니다.

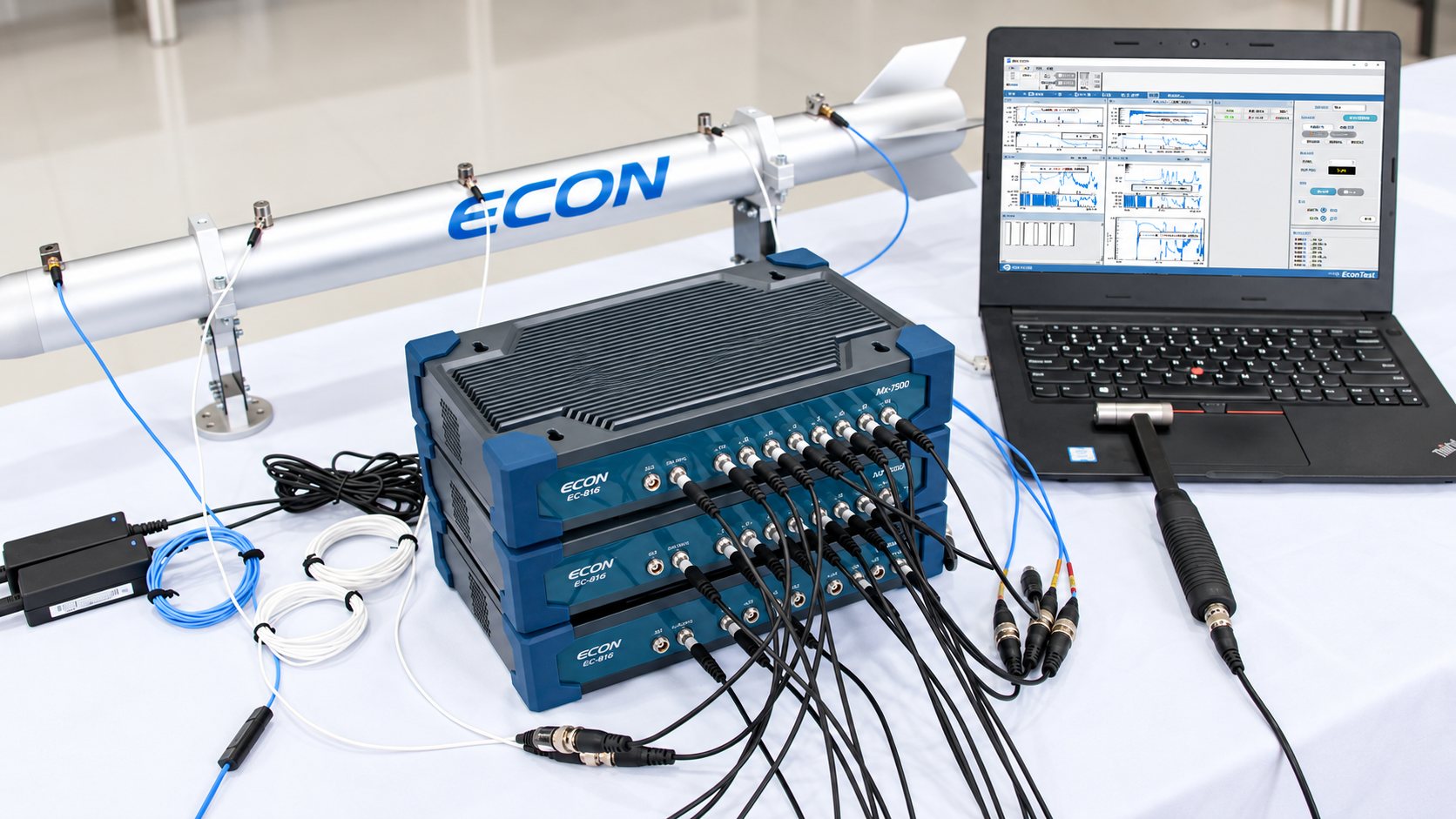

- 02 측정 계획
측정 위치와 기간, 장비 구성 및 결과물의 범위를 정합니다.

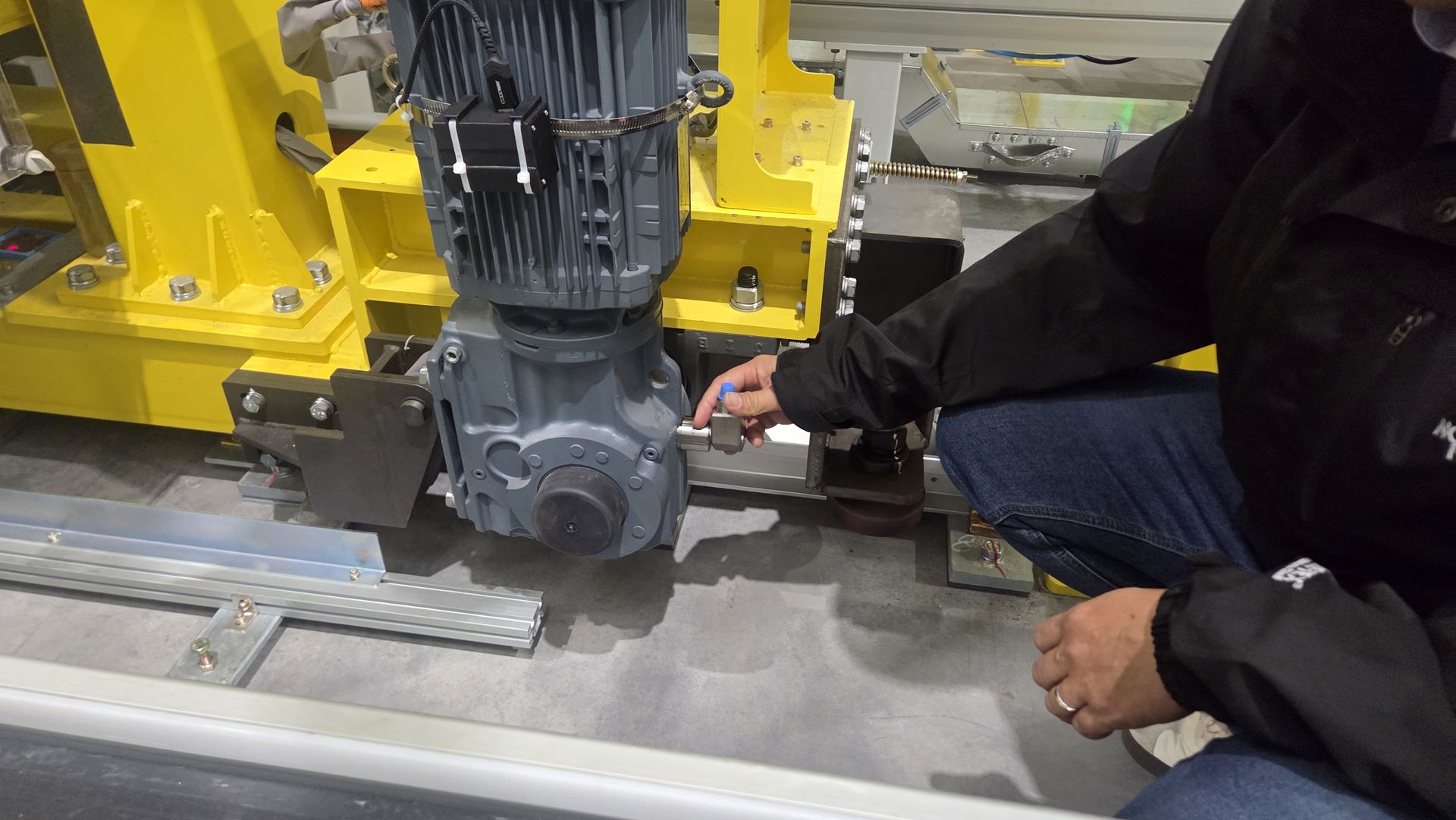

- 03 측정 수행
운전 조건과 장비 설정을 기록하며 신호를 취득합니다.
- 04 결과 검토
측정 결과를 설명하고 추가 확인이 필요한 항목을 정리합니다.
