BROADSENS
무선 진동·온도
모니터링
3축 진동·온도 센서와 엣지 컴퓨팅 게이트웨이.
현장에서 데이터를 수집·분석하고 기존 운영 시스템에 연결합니다.
적용 분야
무선 진동센서와 게이트웨이의 현장 설치 예입니다.

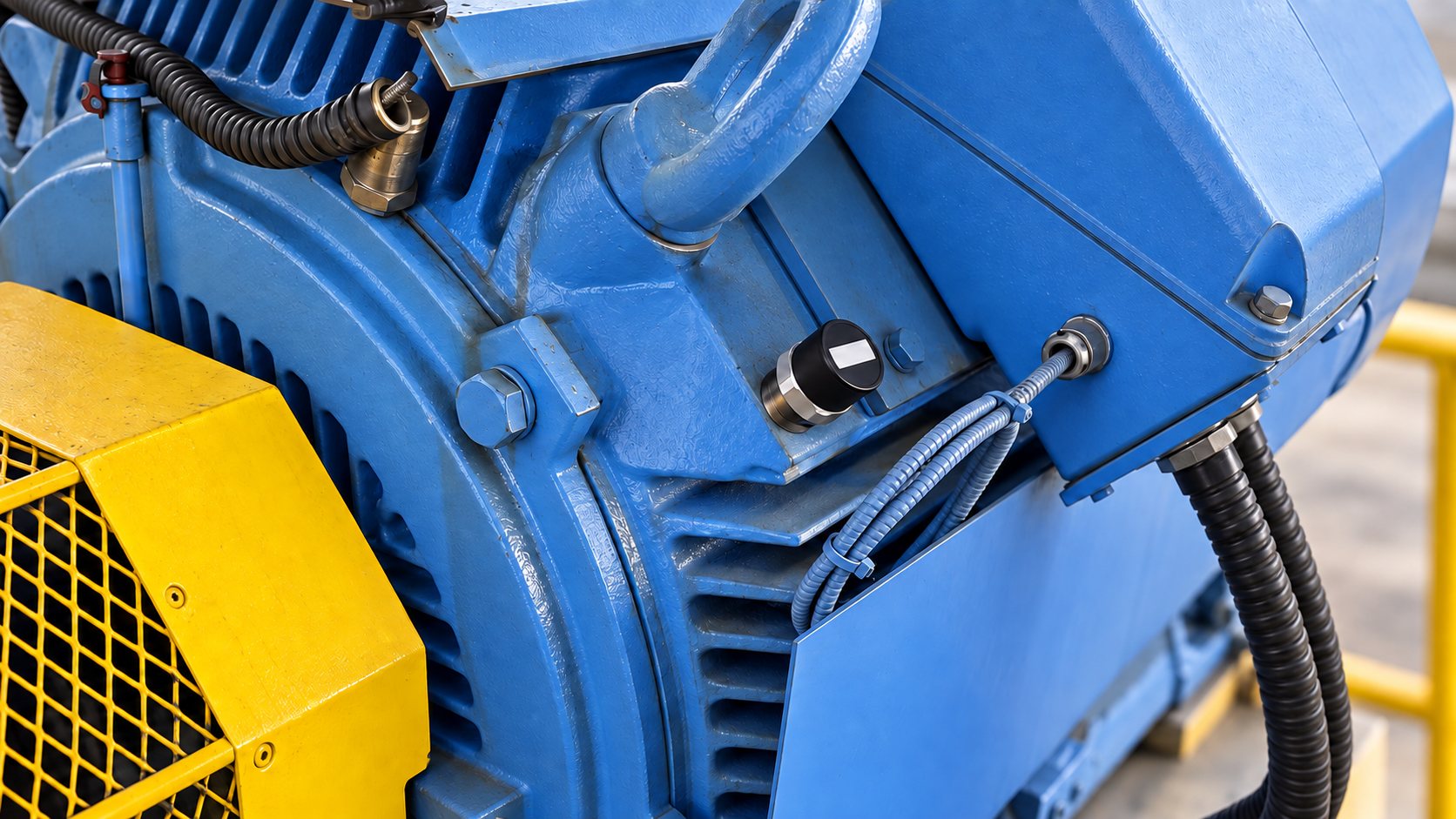

모터 센서 부착
설비의 이상을 계측하기 위해 부착한 무선 진동센서입니다.

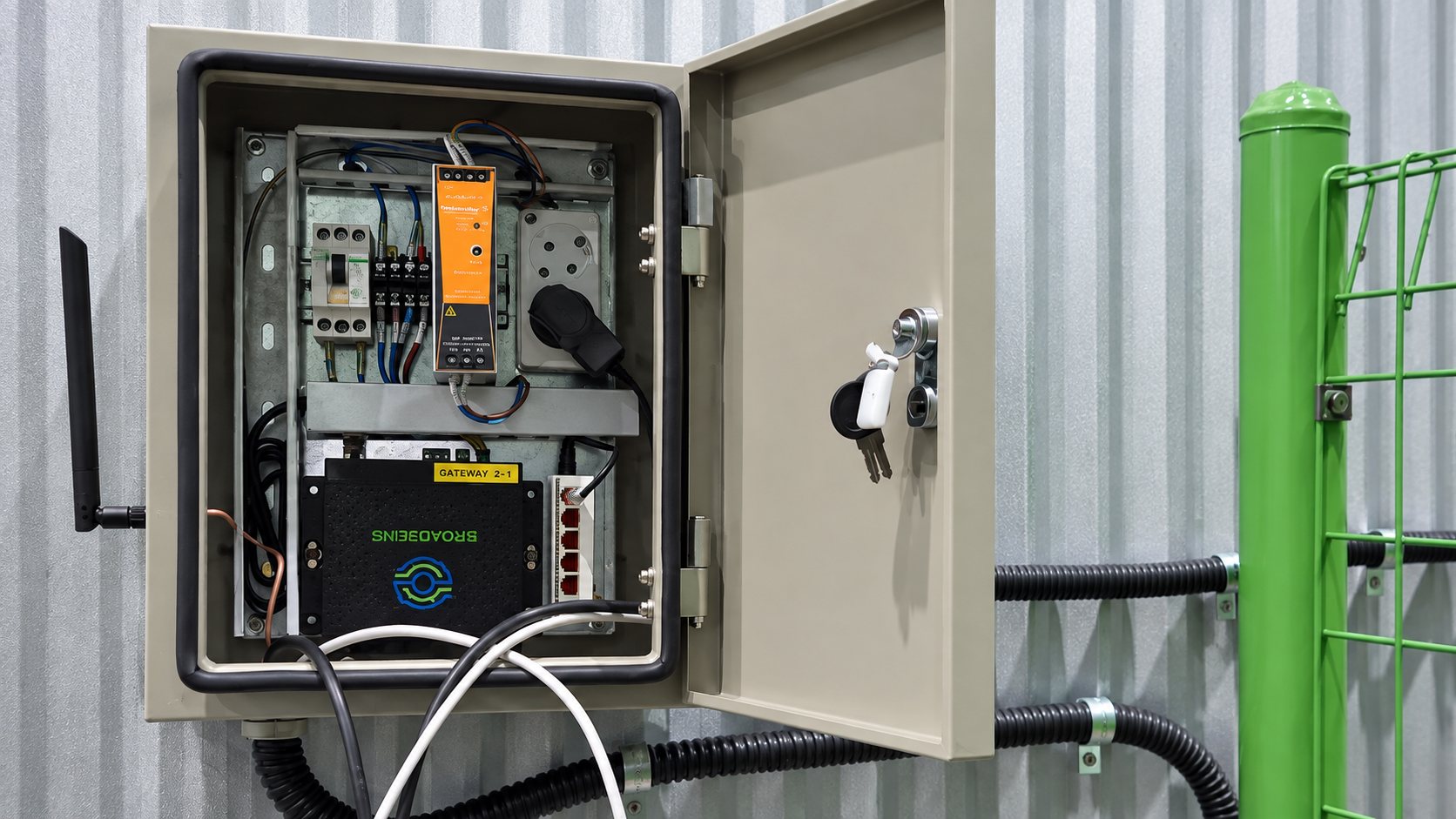

게이트웨이 현장 설치
센서 데이터를 수신하기 위한 게이트웨이 설치와 외함 구성입니다.
설치배터리식 무선 센서 설치
소형·경량 센서와 교체형 배터리.
설비의 고정된 측정 지점에 부착하고 수신 상태를 확인합니다.
데이터 처리현장에서 수집·저장·분석
게이트웨이 내부에서 데이터 저장과 FFT 분석, 지표 산출을 수행합니다.
시스템 연동기존 시스템으로 데이터 연결
MQTT·Modbus 기반 연동.
고객의 수집 서버와 PLC·SCADA 환경에 맞춰 구성합니다.
운용구독료 없는 내장 소프트웨어
BroadVibra를 웹 브라우저로 사용합니다.
인터넷 없이 현장망에서 운용할 수 있습니다.

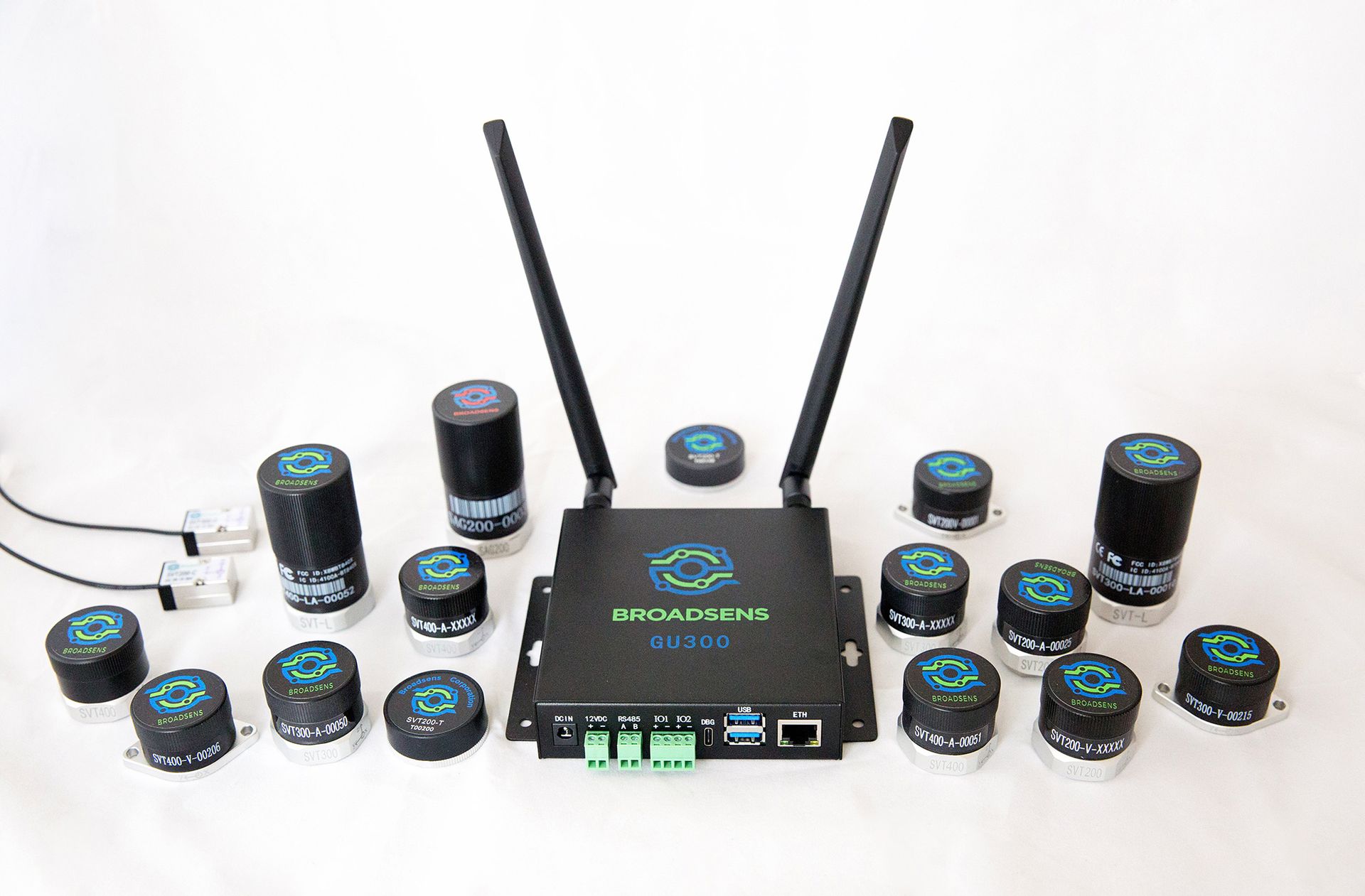

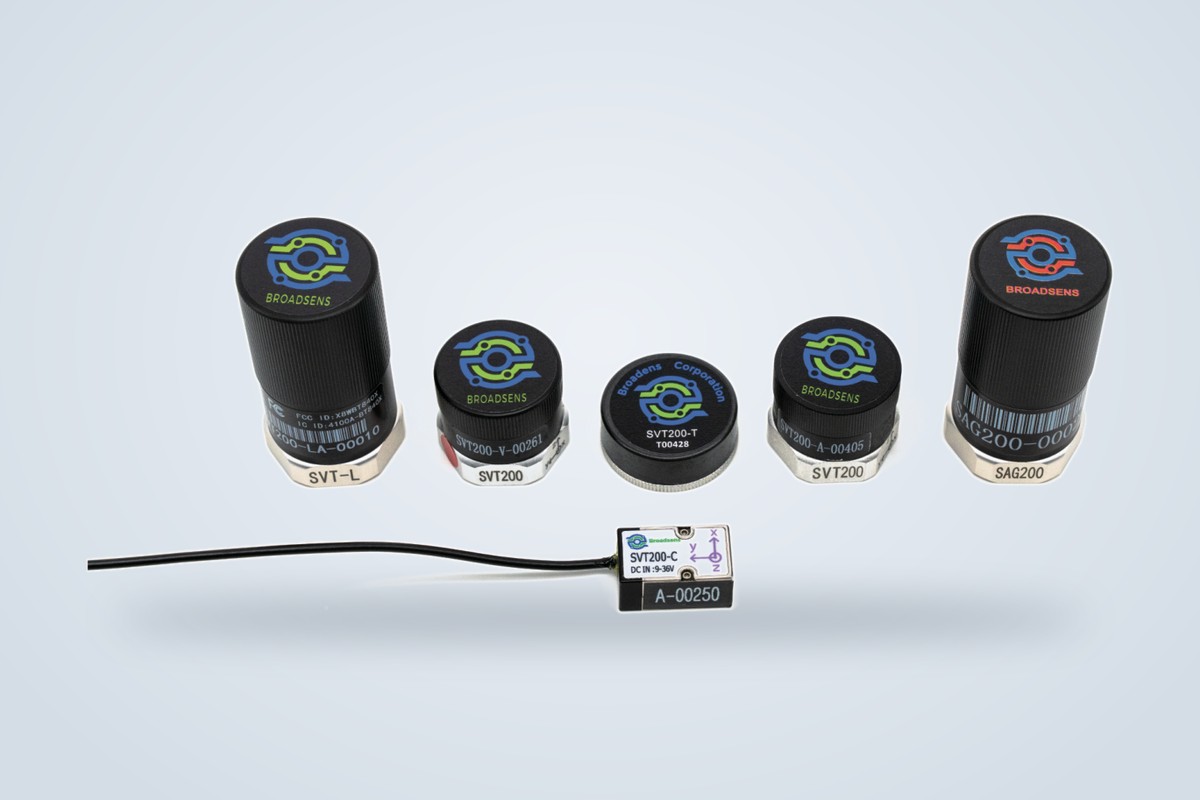

무선 센서와 게이트웨이 제품군
진동·온도·기울기·회전속도·두께 측정 목적에 맞춰 센서와 게이트웨이 구성을 제안합니다.

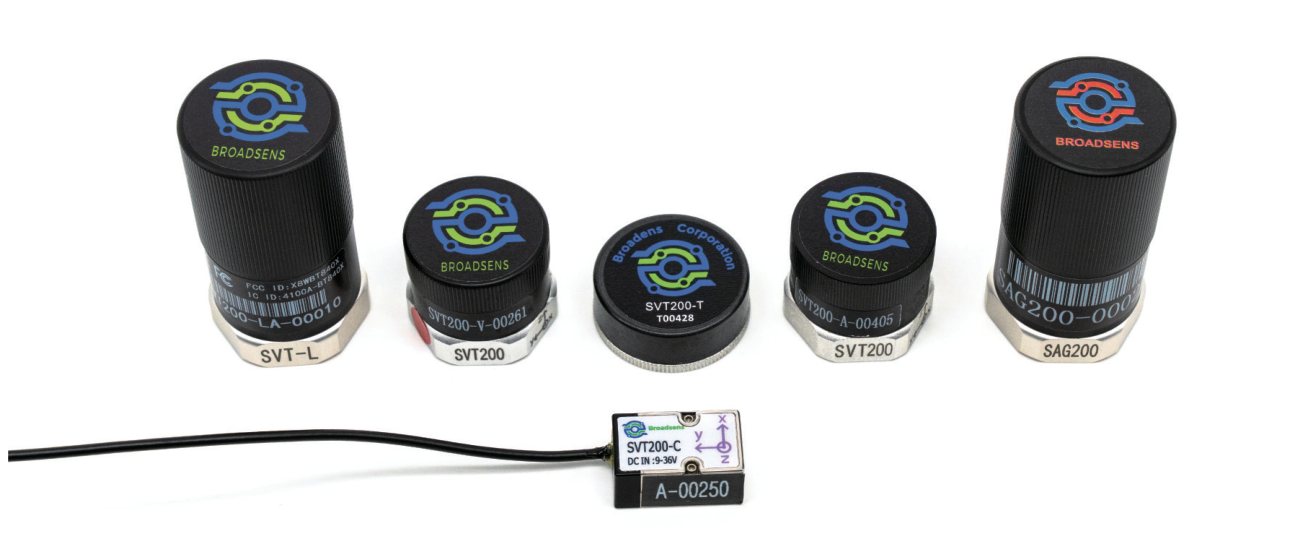

진동·온도 센서
회전설비의 진동·온도 측정. A 시리즈는 원파형 분석, V 시리즈는 상태 지표와 추세 감시에 활용.

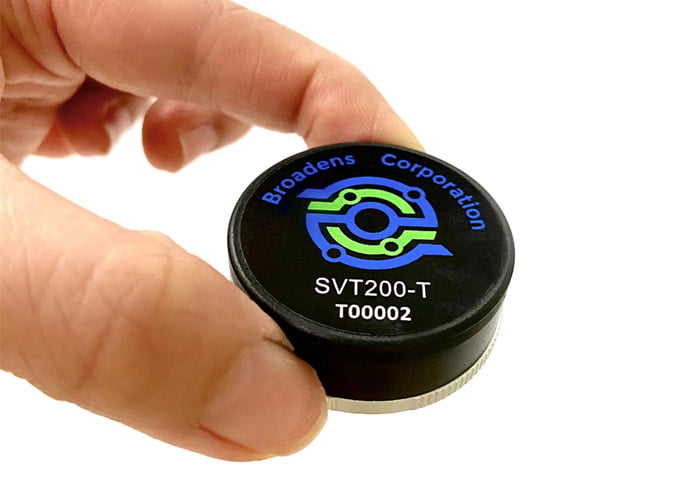

온도 센서
설비의 온도 변화를 무선으로 수집. 장기간 온도 추세와 상태 변화 확인.

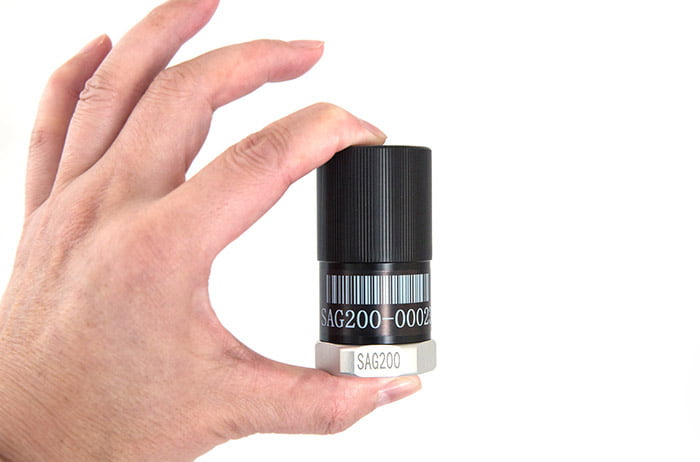

9축 IMU·기울기 센서
기계와 구조물의 자세·기울기·각도 변화 측정. 움직임과 설치 상태 모니터링.

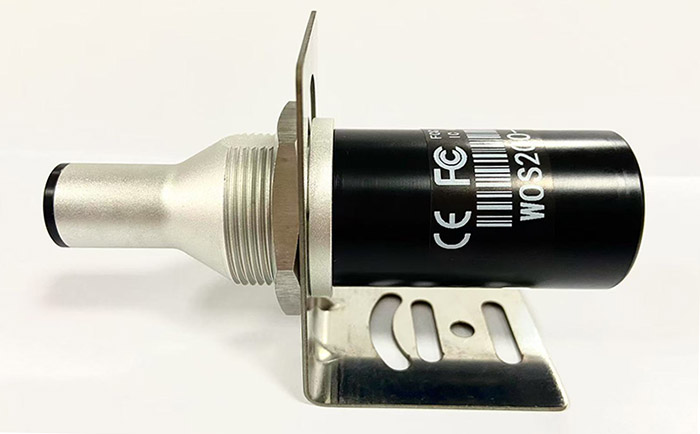

광학식 회전속도 센서
회전체의 회전속도를 비접촉 광학 방식으로 측정. 진동·온도 데이터로 운전 상태 확인.

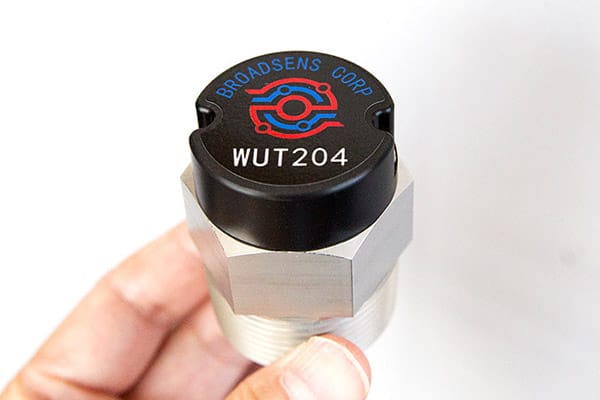

초음파 두께 센서
배관·구조물의 두께 변화 측정. 부식·침식에 따른 두께 감소 추적.
엣지 컴퓨팅 게이트웨이
무선 센서 데이터 수집·저장·분석. BroadVibra에서 상태를 확인하고 고객 시스템과 연동.
A · V 시리즈 세부 비교
| 구분 | A 시리즈 · 원파형 수집 | V 시리즈 · 상태 모니터링 |
|---|---|---|
| 활용 목적 | FFT 등 진동 분석을 위한 원시 데이터 확보 | 설비의 상태 지표와 온도 변화 추적 |
| 수집 데이터 | 3축 가속도 원파형(RAW)·온도 | 속도 RMS·가속도 RMS·Crest Factor·온도 |
| 측정 방식 | 요청 시 원파형 측정 (수동·설정 주기) | 진동 감지 시 측정 · 주기 측정 |
| 모델 구성 | SVT200-A · SVT300-A · SVT400-A | SVT200-V · SVT300-V · SVT400-V |
| 선정 시 검토 | 측정 대역·샘플링·취득 길이·측정 주기 | 가속도 범위·측정 대역·운전 조건 |
측정 범위와 설정은 모델별로 차이가 있습니다.
설치 환경과 통신 거리, 측정 주기에 맞춰 센서와 게이트웨이를 선정해야 합니다.
대표 사양
3축 무선 진동·온도 센서SVT200-A · SVT200-V
| 항목 | SVT200-A · 원파형 | SVT200-V · 상태 감시 |
|---|---|---|
| 측정 범위 | ±2 / ±4 / ±8 g 선택 | 2~8 g 자동 범위 전환 |
| 샘플링 | 최대 25.6 kHz · 8단계 선택 (50 Hz~25.6 kHz) | 평상시 저속 · 진동 감지 시 6.4 kHz |
| 분해능 | 16 bit | 16 bit |
| 활용 데이터 | 3축 가속도 원파형·온도 | 진동 RMS·온도 등 상태 지표 |
| 온도 측정 범위 | −40–125 °C | |
| 전원 | 교체형 14250 배터리 / 1,200 mAh | |
| 무선 | 2.4 GHz / 최대 100 m (현장 설치 기준) | |
| 크기 / 무게 | Ø34 × 31 mm / 53 g | |
| 동작 온도 / 보호등급 | −55–85 °C / 기본 IP68 (IP69K 옵션) | |
센서는 −55~85 °C에서 동작하고 온도는 −40~125 °C까지 측정합니다. 통신 거리는 장애물·배치 환경에 따라 달라집니다.

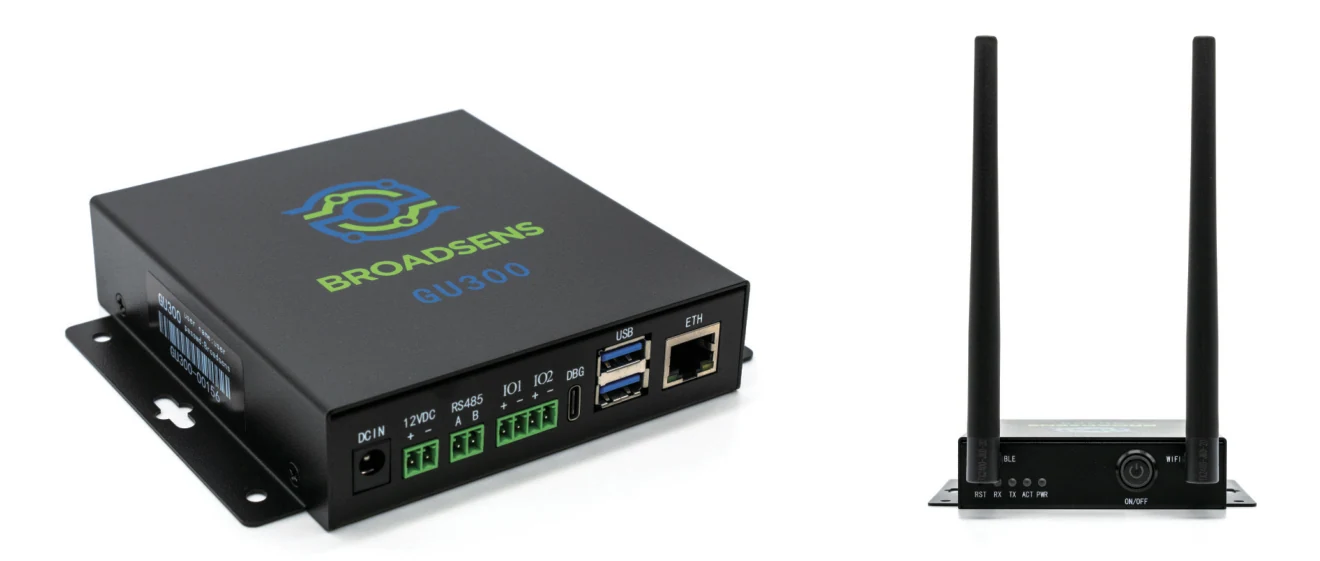

엣지 컴퓨팅 게이트웨이GU300
| 항목 | 사양 |
|---|---|
| 프로세서 | 1.5 GHz 쿼드코어 · 64 bit ARM |
| 메모리 / 저장 | RAM 2 / 4 / 8 GB · 저장 64 / 128 GB 옵션 |
| 센서 통신 | 2.4 GHz Bluetooth · AES 128 bit |
| 네트워크 | Ethernet · 듀얼밴드 802.11ac Wi-Fi |
| 데이터 연동 | MQTT · TCP/IP · UDP · Modbus TCP/RTU · OPC UA |
| 전원 / 소비전력 | 9–18 V DC / 15 W 미만 |
| 크기 | 141 × 121 × 31 mm |
| 무게 | 490 g |
| 동작 온도 | −30–60 °C |
MQTT·Modbus 연동은 게이트웨이 구성과 고객 시스템의 입력 조건을 확인해 적용합니다.
게이트웨이 · 현장 설치 구성
게이트웨이·현장 판넬
게이트웨이와 현장 설치형 구성

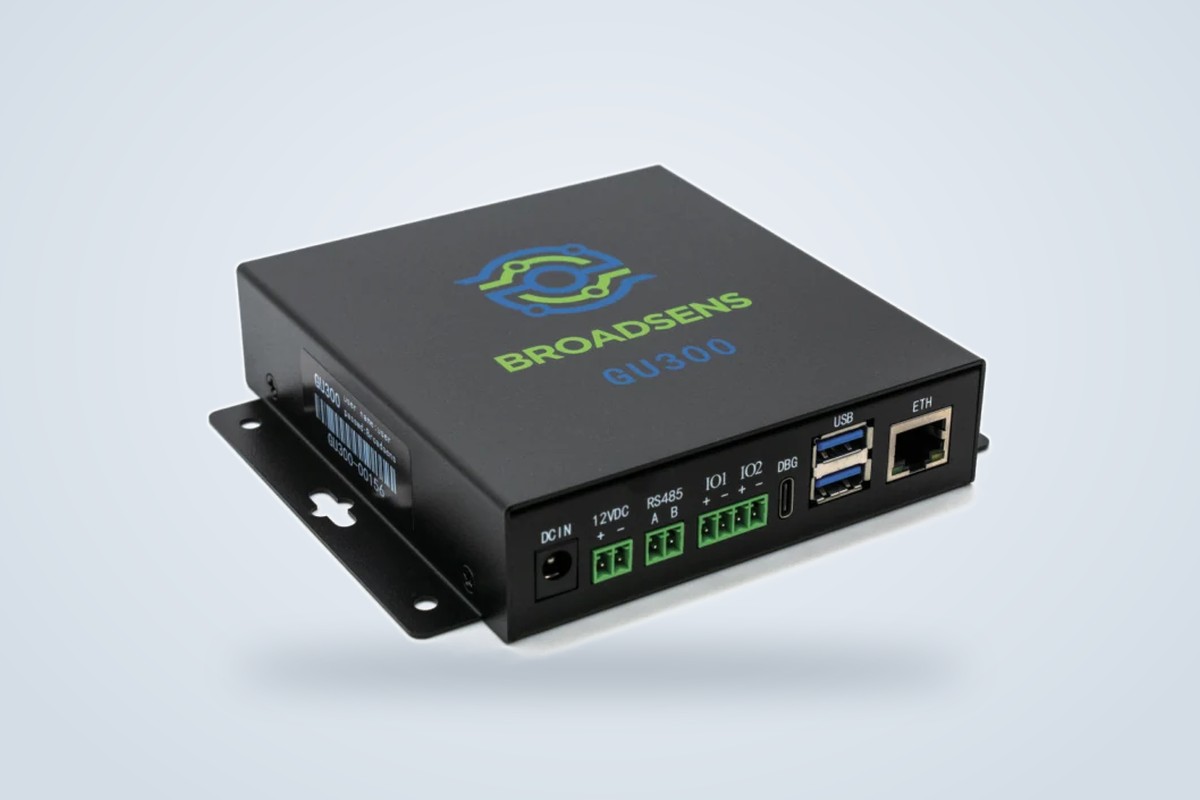

GU300
센서 수집, 데이터베이스, 진동 분석과 통신 인터페이스를 통합한 엣지 게이트웨이입니다.

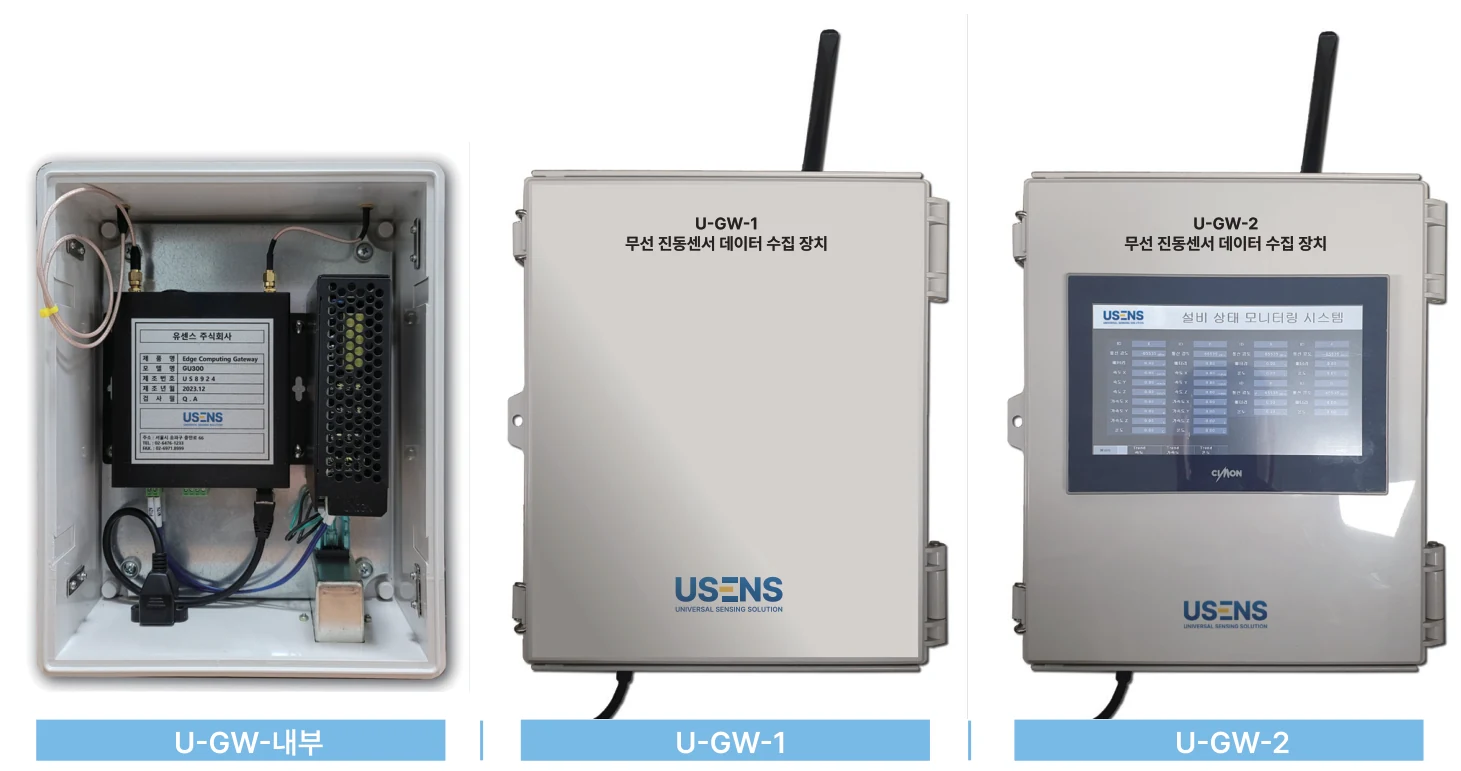

U-GW 현장 설치형 구성
게이트웨이와 전원부를 판넬에 구성하고 필요에 따라 현장 표시용 HMI를 적용합니다.
BroadVibra 소프트웨어
BroadVibra 소프트웨어
실제 운용 화면으로 본 주요 기능입니다.

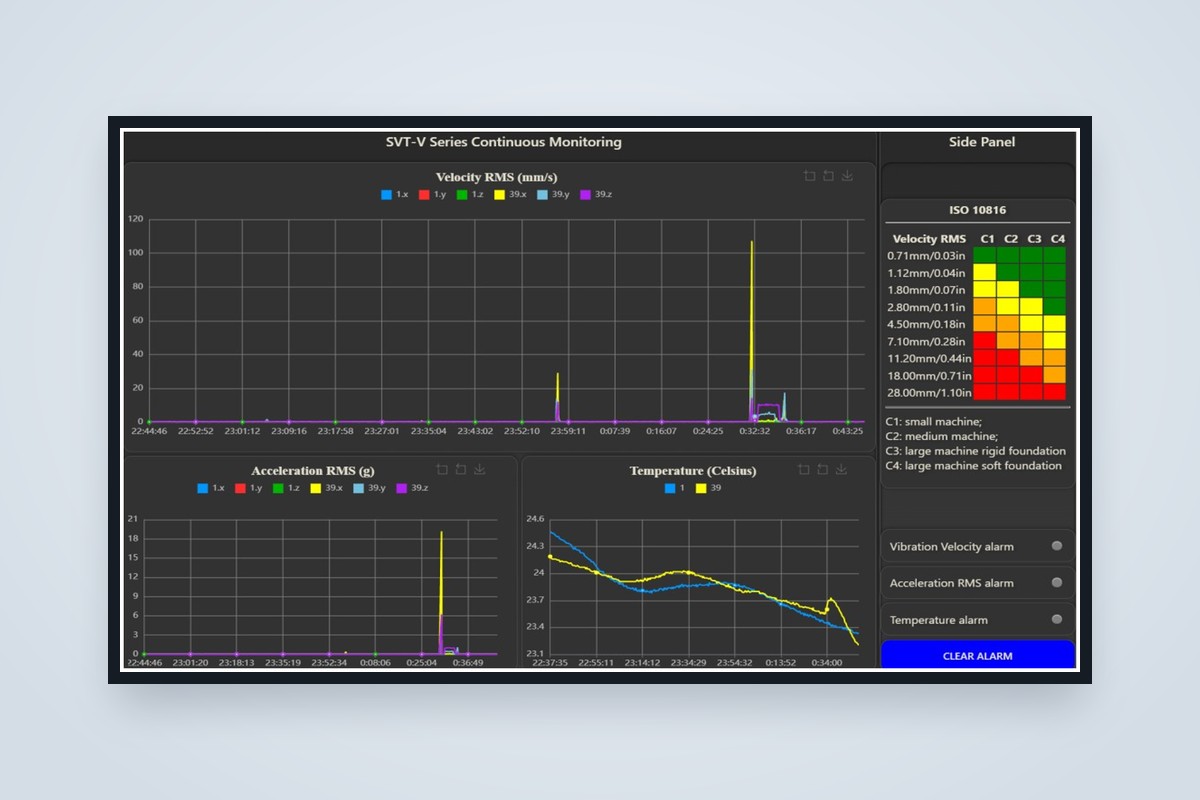

진동 속도 RMS, 가속도 RMS와 온도 추이를 확인합니다.
주파수 스펙트럼과 시간 파형을 확인하고 측정 조건에 맞게 필터를 설정합니다.

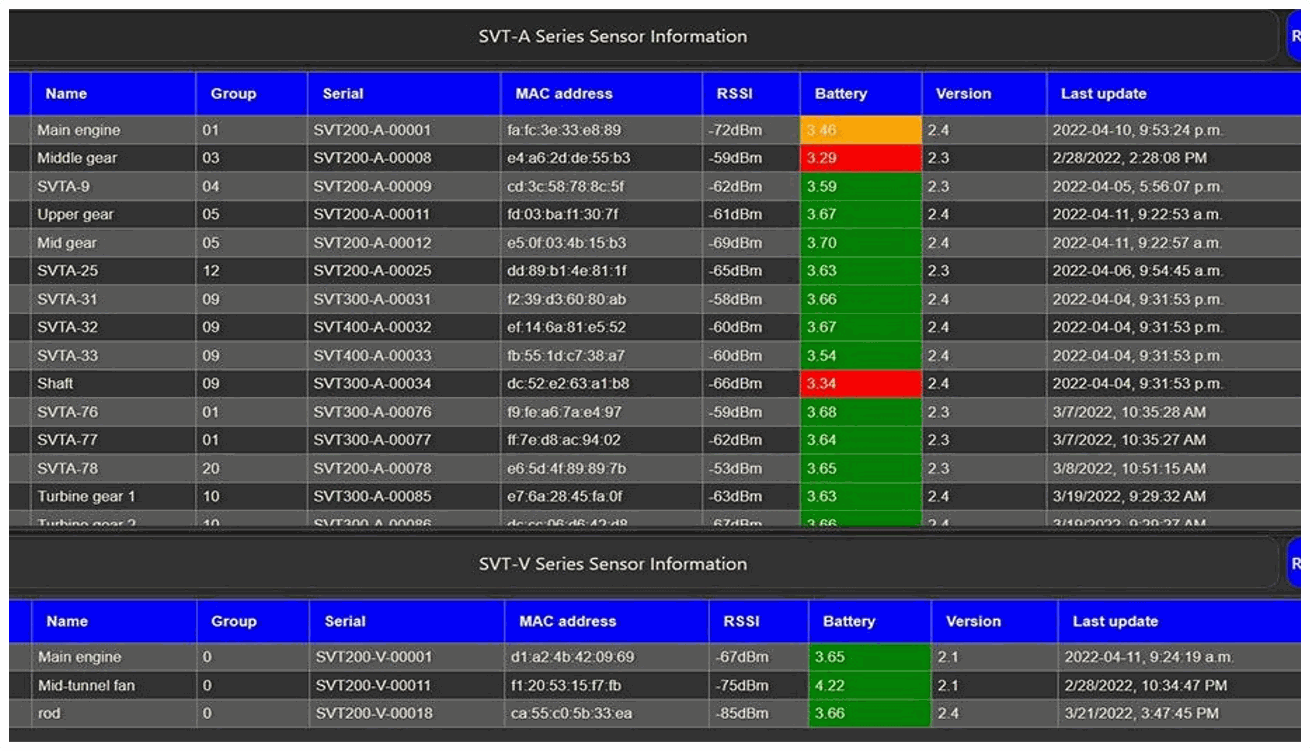

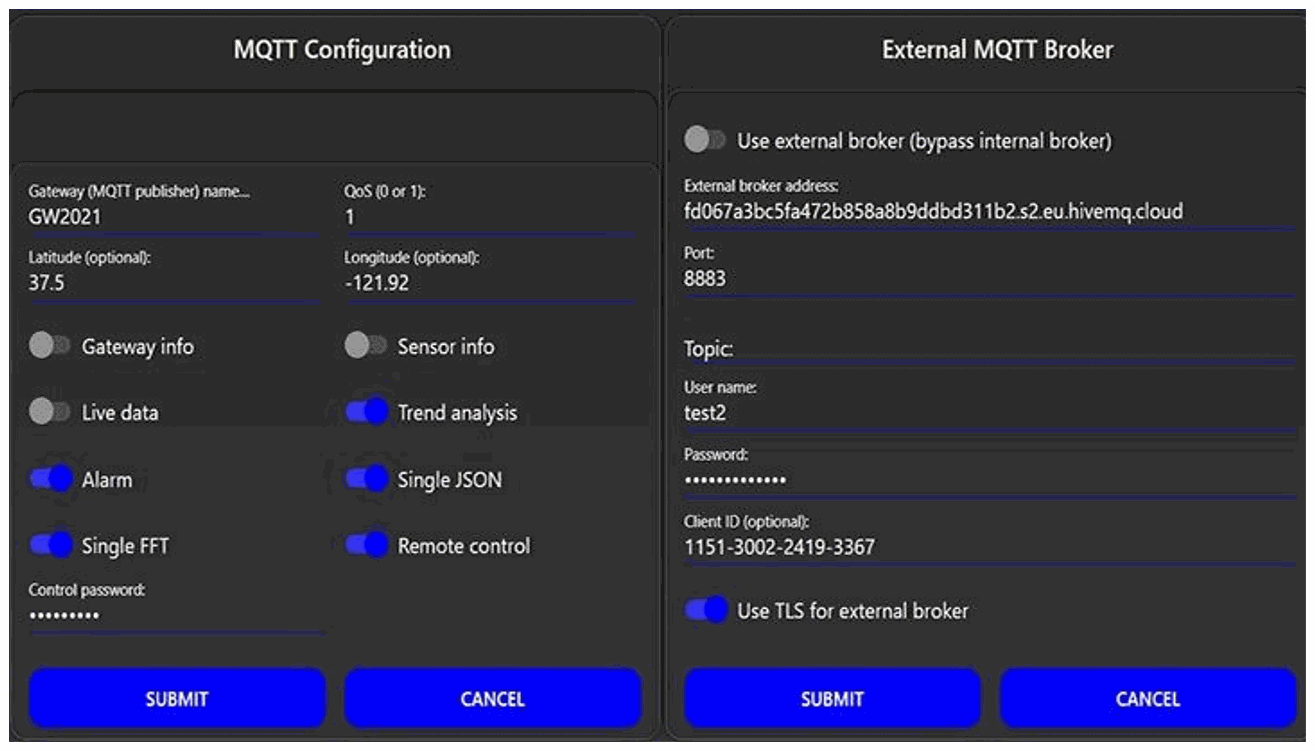

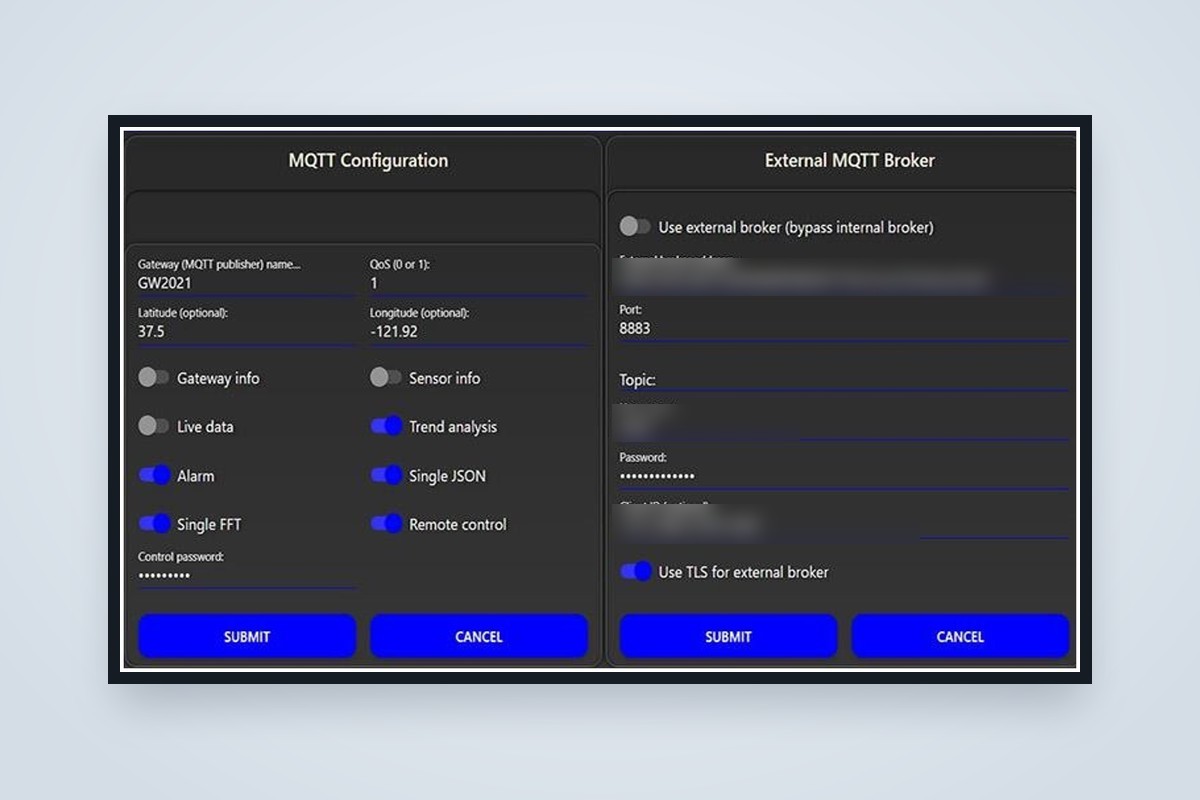

센서 정보와 수집 상태를 확인하고 외부 시스템과의 데이터 연동을 설정합니다.
현장 적용
공급 후 현장 적용 과정
설비 조건과 고객 시스템을 확인해 설치·시운전·연동을 진행합니다.
- 01 현장 검토
설비·운전 조건 · 센서 취부 위치
- 02 구성 설계
센서 수량·통신 경로 · 게이트웨이·판넬 배치
- 03 공급·설치
센서 부착·전원 구성 · 게이트웨이 설정
- 04 시운전·연동
수신 상태·태그 매핑 · 상위 통신 검증
- 05 운영 지원
데이터 해석·기준 조정 · 유지보수·업데이트
