RotAlign Core · Elite 레이저 축정렬
레이저 하나와 이중 검출기로 수평·수직·각도 정렬을 한 번에 측정합니다. Elite는 최대 14대 기계 트레인 정렬과 진동 측정을 지원합니다. 설비 조건에 맞는 모델과 기능 등급을 제안합니다.
Core · 표준 설비 정렬Elite · 고급 정렬 작업정렬 결과 보고서
측정 모드IntelliSweep · MultiPoint
측정 방식싱글 레이저
측정 오차2% 미만(Core) · 1% 미만(Elite)
부가 기능최대 14대 연결 동시 측정
적용 분야
RotAlign Core
표준 회전기계의 일상적인 축정렬. 빔 조정이 필요 없는 고정식 레이저와 단일 센서로 설정하며 기능 등급에 따라 3대 기계 트레인까지 지원합니다.
RotAlign Elite
복잡한 설비의 정밀 축정렬. 조정식 레이저를 사용하며 기능 등급에 따라 최대 14대 기계 트레인 정렬을 지원합니다.
선정 전에 확인할 조건
- 설비 구조
- 축 간 거리·커플링·기계 수·회전 가능 범위
- 기능 등급
- Core: Starter / Advanced / Expert · Elite: Starter / Starter Plus / Advanced / Expert
- 결과 관리
- 맞춤형 정렬 보고서·ARC 4.0 데이터 관리
제품 특징
01

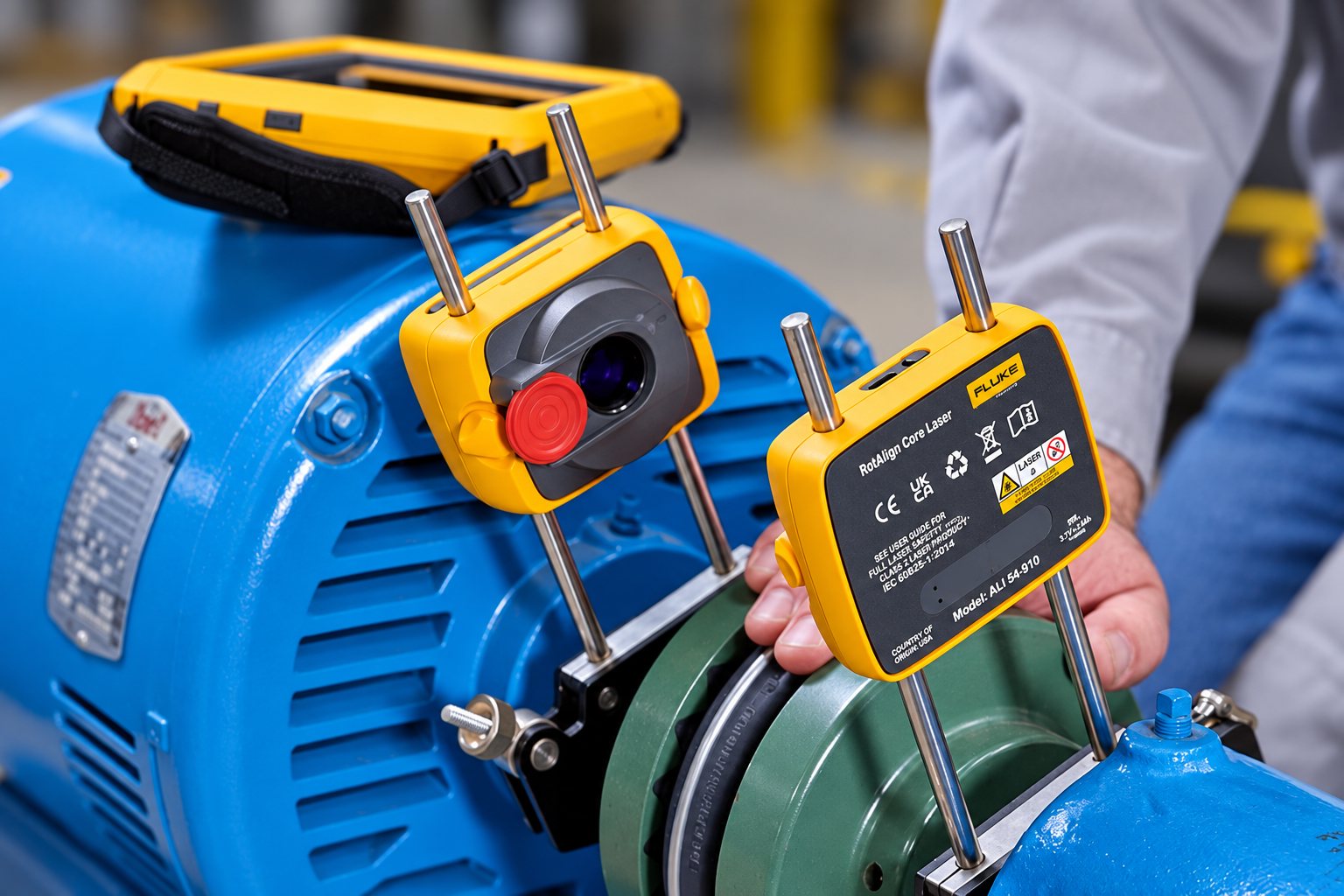

Core · 표준 설비 정렬
02
Elite · 고급 정렬 작업
03
정렬 결과 보고서
대표 사양
Fluke 레이저 축정렬 시스템RotAlign Core · RotAlign Elite
| 항목 | RotAlign Core | RotAlign Elite |
|---|---|---|
| 적용 | 표준 회전기계 | 고급·복합 정렬 작업 |
| 레이저 조정 | 고정식(빔 조정 불필요) | 조정식 |
| 센서 검출 면적 | 14 × 14 mm | 20 × 20 mm |
| 측정 분해능 | 1 μm / 각도 10 μrad | 1 μm / 각도 5 μrad |
| 측정 오차 | 2% 미만 | 1% 미만 |
| 센서 연속 사용 | 30시간 | 55시간 |
| 센서 크기 / 무게 | 약 104 × 72 × 54 mm / 231 g | 약 104 × 85 × 59 mm / 313 g |
| 센서 통신 | Bluetooth LE · USB 2.0 | |
| 센서 동작 온도 / 보호등급 | −10–50 °C / IP65 | |
| 태블릿 화면 | 8인치 · 1280 × 800 · 600 nit | |
| 태블릿 배터리 / 보호등급 | 최대 11시간 · USB-C 충전 / IP65 | |
진동 측정(속도 RMS 10 Hz~1 kHz)은 Elite 전용입니다. 태블릿은 두 모델이 같고 기계 트레인 정렬 등은 센서와 소프트웨어 등급에 따라 달라집니다.
정렬 전에 확인할 것
- 소프트풋발마다 들뜸을 0.05 mm 이내로 맞춘 뒤 정렬을 시작합니다.
- 정렬 불량 신호2X가 1X의 50% 이상이고 커플링 앞뒤 축방향 위상이 180° 가까이 차이 나면 정렬 불량을 의심합니다.
적용 흐름
구성·적용 흐름
축에 레이저와 센서를 장착한 뒤 치수 입력, 측정, 보정 및 재확인을 진행합니다. 필요한 장착 액세서리와 소프트웨어 등급은 설비 조건에 맞춰 선택합니다.
- 01
회전축 정렬 상태
- 02
모델·기능 등급 선택
- 03
정렬 측정·보정·보고서 구성
