산업용 진동 센서
가속도(AC)·속도·4–20 mA 출력 산업용 진동센서를 설치 조건과 상위 시스템 입력에 맞춰 제안합니다.

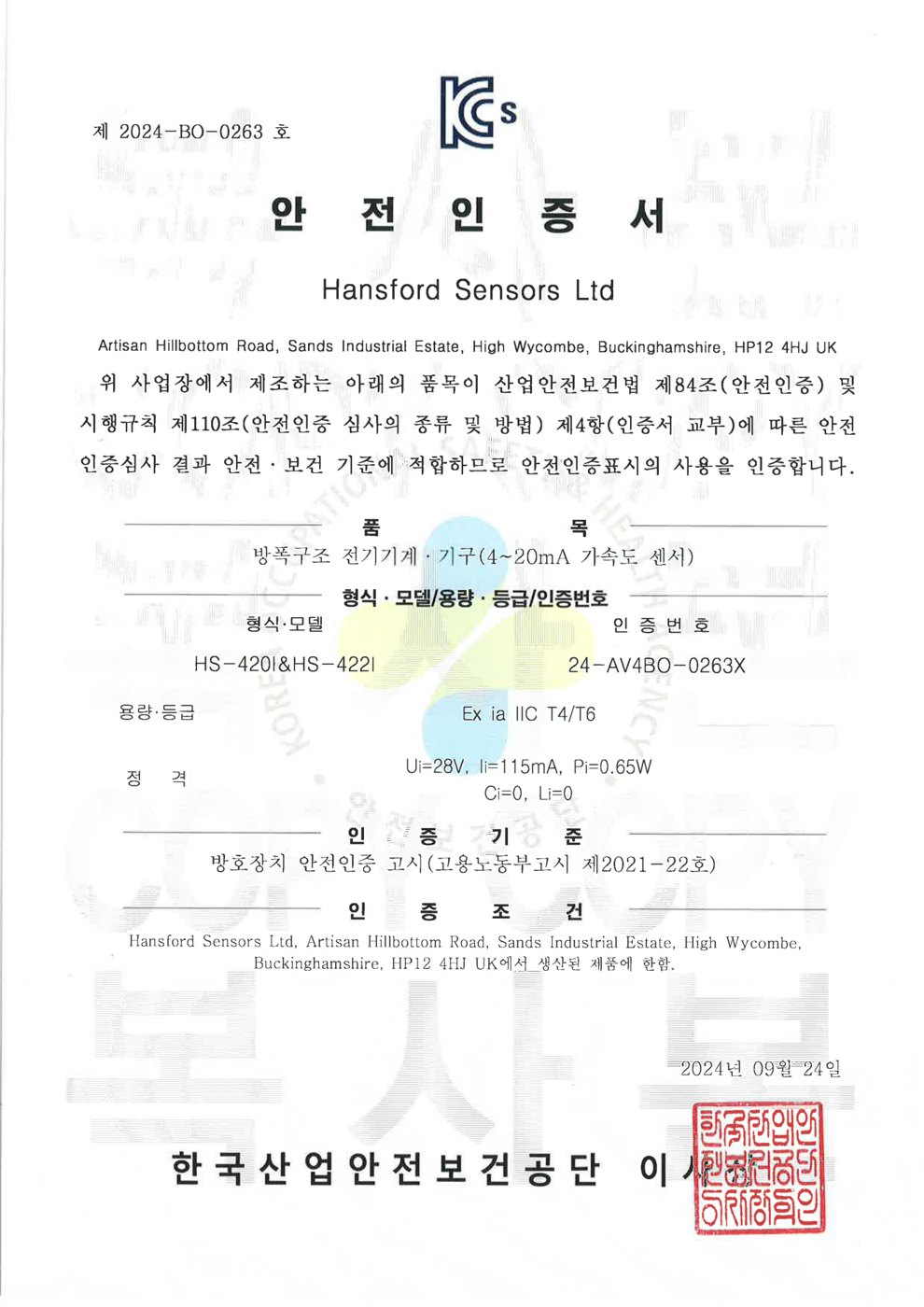

KCs 방폭 인증Ex ia IIC T4/T6 · HS-420I·HS-422I
적용 분야

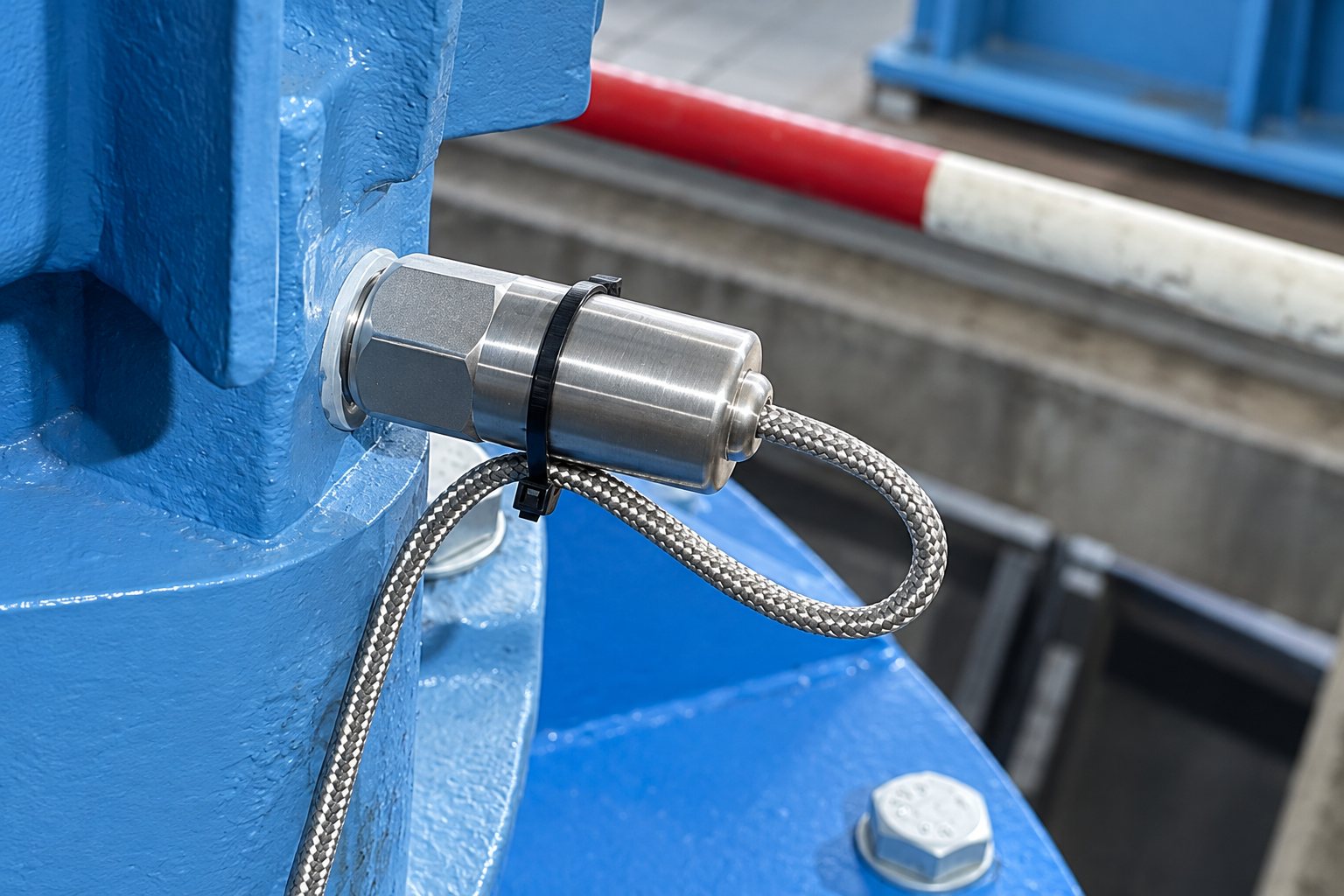

케이싱 진동 측정
베어링 하우징에 센서를 고정해 케이싱의 절대 진동을 측정합니다.

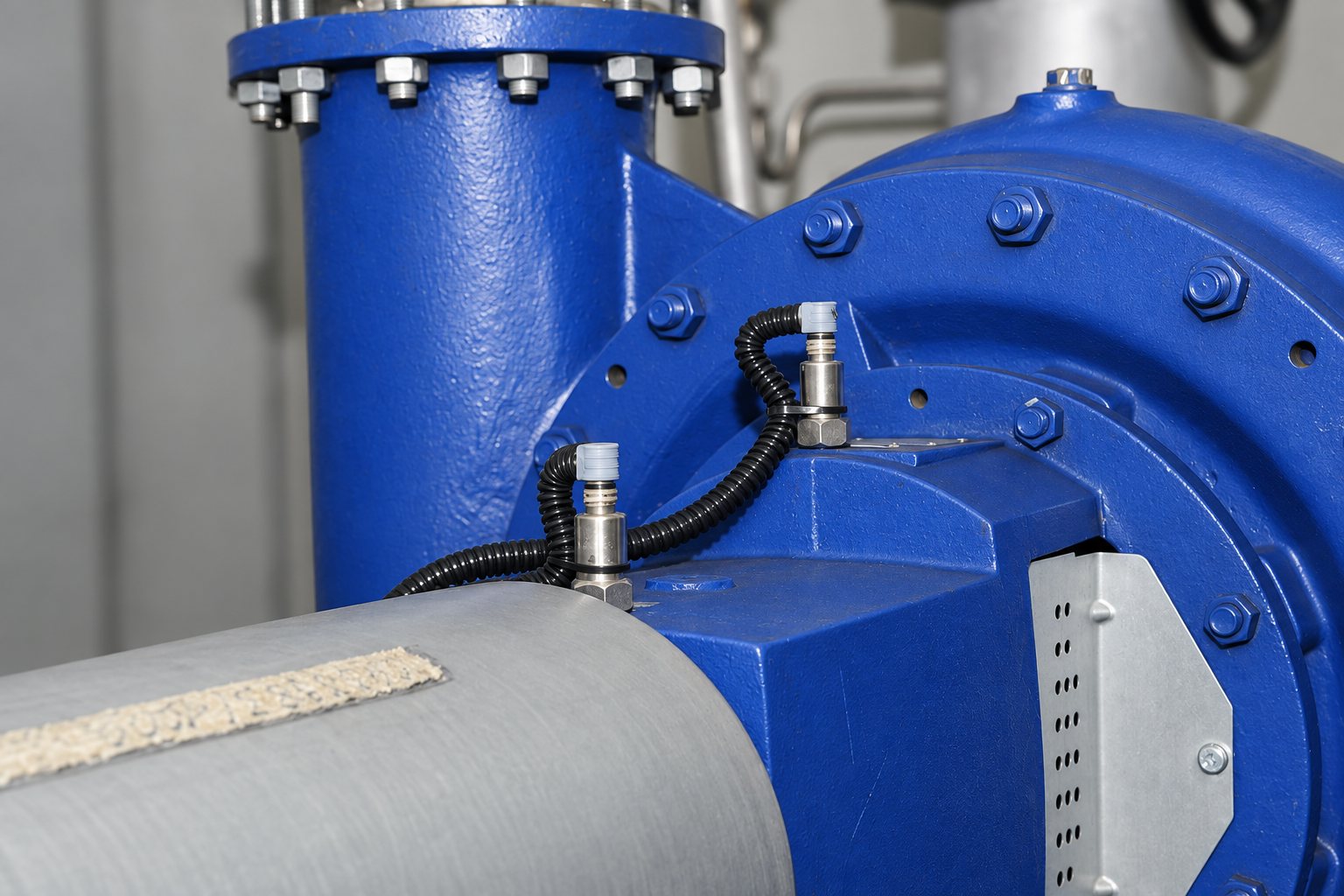

회전설비 상시 감시
펌프·팬·컴프레서·감속기의 진동을 운전 중 상시 감시합니다.
제품 특징
케이싱 진동 측정
베어링 하우징에 고정해 운전 중 설비 진동을 연속 측정합니다.
설치 조건 확인
온도, 방수 등급, 케이블 방향에 맞춰 상단형과 측면형을 제안합니다.
출력 방식 선정
파형·주파수 분석은 가속도(AC) 출력, PLC·DCS 연결은 4–20 mA 출력으로 제안합니다.
제품 구성과 선택 기준
온도·방수 등급·케이블 방향에 맞춰 상단형과 측면형 중 설치 형상을 제안합니다.
HS-100 계열 · 가속도 출력
100 mV/g 가속도 신호를 출력해 진동 파형과 주파수 분석에 사용합니다. 커넥터 방향에 따라 상단형과 측면형(HS-100S)을 선택합니다.
HS-420·422 계열 · 4–20 mA 출력
진동 속도(HS-420) 또는 가속도(HS-422)에 비례하는 4–20 mA를 출력해 PLC·DCS 입력에 바로 연결합니다.
방폭형 HS-420I·HS-422I · KCs Ex ia IIC T4/T6
선정 전에 확인할 조건
- 센서 선정
- 측정 범위·대역·출력 방식
- 설치 환경
- 장착 공간·온도·배선 경로
- 연결 장치
- 수집 장치의 입력 조건·커넥터
출력 방식별 대표 사양
진동 파형 분석과 설비 상태 모니터링, 측정 목적에 맞는 출력을 선택합니다.
100 mV/g 가속도센서
| 항목 | 사양 |
|---|---|
| 출력 / 감도 | AC 가속도 출력 / 100 mV/g (주문 시 10~500 mV/g 선택) |
| 측정 범위 | ±80 g · 100 mV/g 선택 시 |
| 주파수 응답 | 2 Hz–10 kHz (±5%) / 0.8 Hz–15 kHz (±3 dB) |
| 공급 전압 / 공급 전류 | 18–30 V DC / 0.5–8 mA |
| 횡감도 | 5% 미만 |
| 동작 온도 / 보호등급 | −55–140 °C / IP65 · 브레이디드 케이블형 |
| 본체 재질 / 무게 | 스테인리스 / 약 106 g (케이블 제외) |
| 케이블 / 체결 토크 | 표준 5 m / 8 N·m |
감도·케이블·나사 옵션에 따라 주문 코드가 달라집니다. M12·MS 커넥터형은 보호등급이 다릅니다(IP67·IP68).
4–20 mA 출력 진동센서
| 항목 | 사양 |
|---|---|
| 출력 / 감도 | 진동 속도 비례 4–20 mA DC (PLC·DCS 4–20 mA 입력) |
| 측정 범위 | 0–10 / 20 / 25 / 50 / 100 mm/s RMS 선택 |
| 주파수 응답 | 10 Hz–1 kHz (±5%) |
| 공급 전압 / 루프 저항 | 15–30 V DC / 24 V 기준 최대 600 Ω |
| 안정화 시간 | 2초 |
| 동작 온도 / 보호등급 | −25–120 °C / IP67 · M12 커넥터형 |
| 본체 재질 / 무게 | 스테인리스 / 약 150 g |
| 커넥터 / 체결 토크 | M12 커넥터 / 8 N·m |
| 방폭형 | HS-420I·HS-422I · KCs Ex ia IIC T4/T6 |
가속도 비례 4–20 mA 출력은 HS-422 계열로 구성합니다.
부착 방법과 출력 방식
주파수 응답 10 kHz는 스터드로 고정했을 때 값입니다. 부착 방법에 따라 측정 상한이 내려갑니다.
- 스터드10 kHz
- 접착6~8 kHz
- 평면 자석수 kHz
- 곡면 자석약 1.5 kHz
- 손 프로브약 500 Hz
4–20 mA 출력은 전체 진동값 하나라 여러 설비의 경향 감시에 맞습니다. 결함 종류는 가속도 출력의 파형과 스펙트럼으로 가립니다.
관련 기술자료 · 4–20 mA와 가속도 출력의 베어링 결함 검출 비교 ↗적용 흐름
구성·적용 흐름
설비 진동을 센서로 측정해 PLC·DCS 또는 진단 장비로 보내는 구성입니다. 측정 범위와 출력 방식은 모델별로 다르므로, 연결할 장비의 입력 사양을 먼저 확인해야 합니다.
- 01
설비 진동
- 02
센서 측정 및 출력 조건 선택
- 03
계측 및 모니터링 구성
