영국 Hansford Sensors의 산업용 진동센서입니다. 유센스는 AC 가속도계와 4-20 mA 진동 트랜스미터 두 계열을 공급합니다. AC 가속도계는 데이터 수집기로 파형과 스펙트럼을 분석합니다. 4-20 mA 진동 트랜스미터는 PLC나 DCS에 연결해 설비 진동을 상시 감시합니다.
02제품 구성 · AC 가속도계
03AC 가속도계 사양
04단축 · 3축 선택 기준 · 설치
054-20 mA 진동 트랜스미터
06본질안전 방폭 · 출력 선택 기준

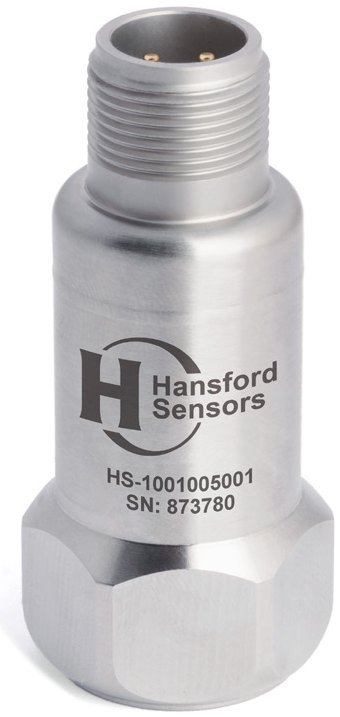

| 사양 | HS-100 |
|---|---|
| 출력 · 감지 구조 | AC 가속도 · 압축형 PZT |
| 주파수 응답 | 2 Hz ~ 10 kHz ±5% · 0.8 Hz ~ 15 kHz ±3 dB |
| 공진 (100 mV/g) | 21 kHz |
| 연결 | M12 커넥터 |
| 질량 | 106 g |
| 사용 온도 · 밀폐 | −55 ~ 140 °C · IP67 |
| 고정 볼트 | M6 (국내) · ¼-28 UNF · 8 N·m |
| 감도 | 10 mV/g | 30 mV/g | 50 mV/g | 100 mV/g (표준) | 250 mV/g | 500 mV/g |
|---|---|---|---|---|---|---|
| 측정 범위 | ±800 g | ±250 g | ±160 g | ±80 g | ±32 g | ±16 g |
| 공진 HS-100 | 27 kHz | 25 kHz | 23 kHz | 21 kHz | 19 kHz | 17 kHz |
| 공진 HS-173 | 20 kHz | 19 kHz | 18 kHz | 17 kHz | 16 kHz | 15 kHz |
감도가 높을수록 작은 진동의 분해능이 좋고 측정 범위는 좁습니다.

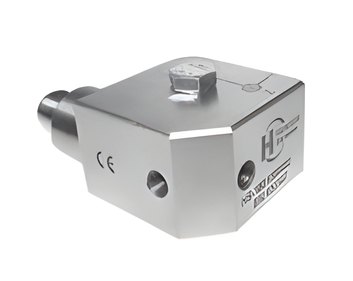

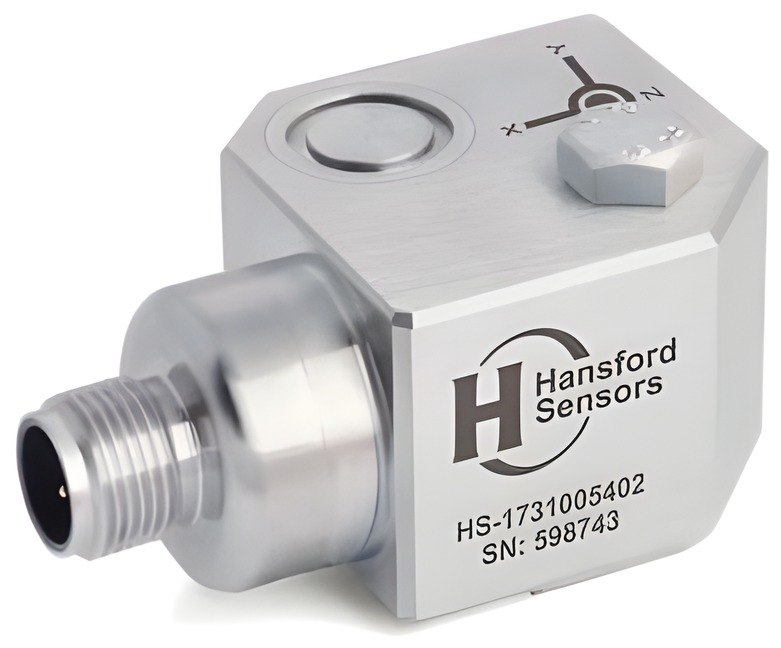

| 사양 | HS-173 |
|---|---|
| 출력 · 감지 구조 | X · Y · Z AC 가속도 · 전단형 PZT |
| 주파수 응답 | 2 Hz ~ 10 kHz ±5% · 0.8 Hz ~ 15 kHz ±3 dB |
| 공진 (100 mV/g) | 17 kHz |
| 질량 | 235 g |
| 횡감도 · 안정화 | 5% 이하 · 1초 |
| 사용 온도 · 밀폐 | −55 ~ 130 °C · IP67 |
| 커넥터 핀 | M12 4핀 · 1 X · 2 Y · 3 Z · 4 0 V |
| 전원 · 바이어스 | 18 ~ 30 V DC 정전류 0.5 ~ 8 mA · 10 ~ 12 V DC |
|---|---|
| 케이스 절연 · 출력 임피던스 | >10⁸ Ω (500 V) · 200 Ω 이하 |
| 최대 충격 · EMC | 5,000 g · EN61326-1:2013 |
| 케이블 길이 | 최대 1,000 m (표준 5 m) · 감시 장치와 300 m 이내 권장 |
| 항목 | HS-100 단축 | HS-173 3축 |
|---|---|---|
| 측정 방향 | 1축 (설치 방향) | X · Y · Z 동시 |
| 감지 구조 | 압축형 PZT | 전단형 PZT |
| 공진 (100 mV/g) | 21 kHz | 17 kHz |
| 질량 | 106 g | 235 g |
| 사용 온도 · 밀폐 | −55 ~ 140 °C · IP67 | −55 ~ 130 °C · IP67 |
| 연결 | M12 커넥터 | M12 4핀 · X · Y · Z 3신호 |

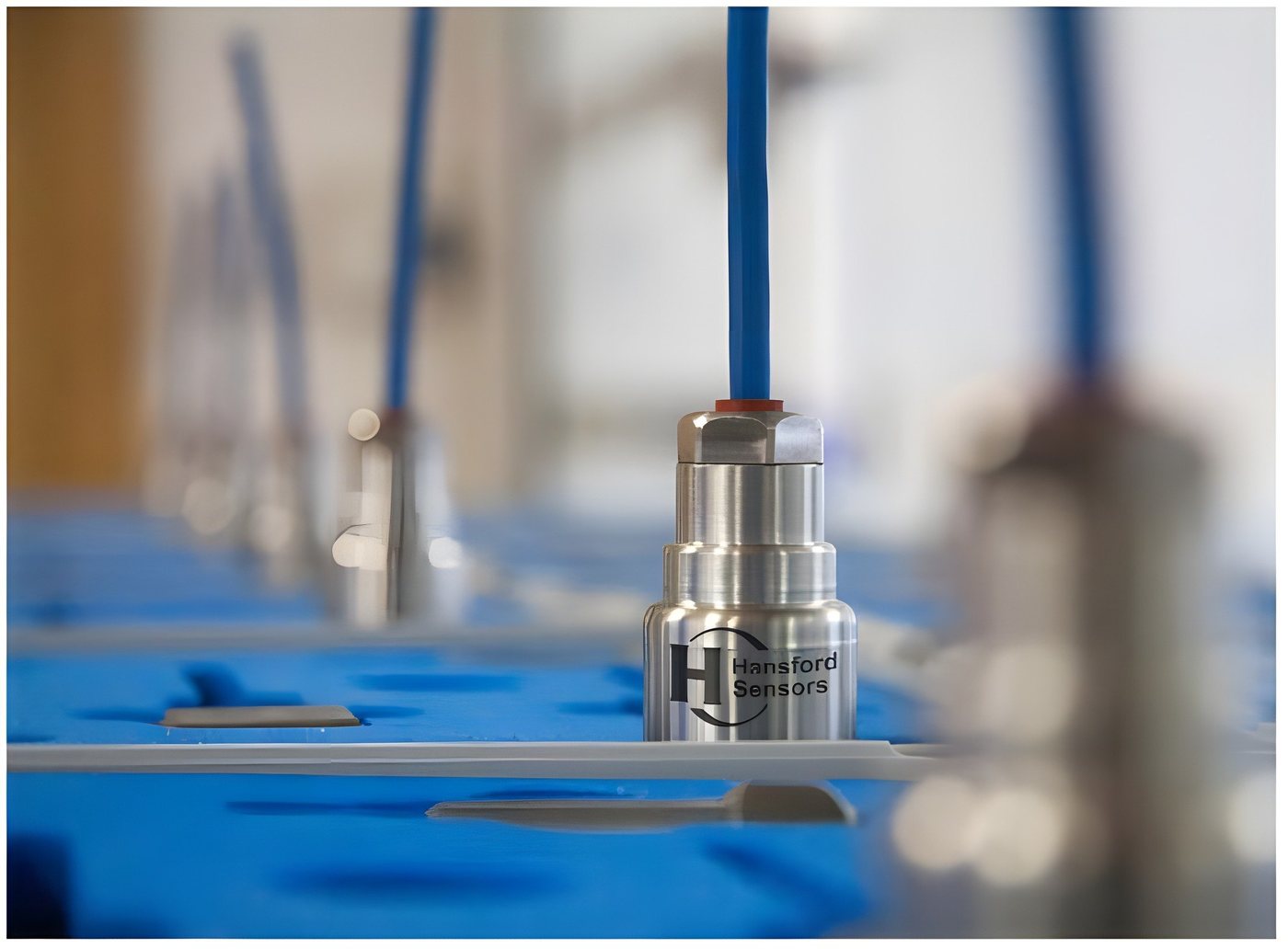

| 1 | 진동원에 가까운 평평한 위치 선정 · 측정 축을 진동 방향에 맞춤 |
|---|---|
| 2 | 지름 약 32 mm 스폿 페이스 가공 (HS-AA031 공구 키트) |
| 3 | 중심에 깊이 10 mm 구멍, 나사산 7 mm 이상 탭 · 버 제거 · 세척 |
| 4 | 나사에 고정제, 접촉면에 그리스 도포 · 8 N·m 체결 |
| 5 | 케이블을 센서 몸체에 고정 · 굽힘 반경 80 mm 이상 · 동력선과 분리 (전선관 권장) |
외관 균열, 체결 상태, 커넥터 접촉 · 침수, 케이블 꺾임을 정기적으로 확인합니다. 필요하면 제조사 교정을 받습니다.

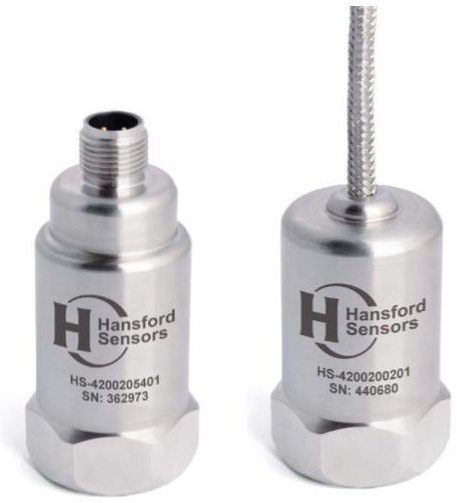

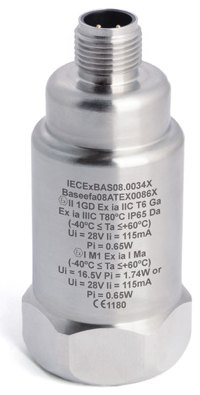

센서 안에서 진동을 속도 또는 가속도 RMS 값으로 바꿔 4-20 mA 루프 전류로 출력하므로 별도 신호 처리기 없이 PLC나 DCS의 아날로그 입력에 연결해 설비 진동의 추세를 상시 감시합니다. 본질안전 모델 HS-420I와 HS-422I는 가스나 분진이 있는 위험 장소용입니다.
| 사양 | HS-420 | HS-422 | HS-420I · HS-420IT 방폭 | HS-422I · HS-422IT 방폭 |
|---|---|---|---|---|
| 4-20 mA 출력 | 속도 비례 | 가속도 비례 | 속도 비례 | 가속도 비례 |
| 측정 범위 (RMS) | 0 ~ 10 · 20 · 25 · 50 · 100 mm/s | 0 ~ 1 · 2 · 5 · 10 · 100 g | 0 ~ 10 · 20 · 25 · 50 · 100 mm/s | 0 ~ 1 · 2 · 5 · 10 · 100 g |
| 주파수 응답 (±5%) | 10 Hz ~ 1 kHz | 10 Hz ~ 5 kHz | 10 Hz ~ 1 kHz | 10 Hz ~ 5 kHz |
| 설치 공진 | 5 kHz 이상 | 10 kHz 이상 | 5 kHz 이상 | 10 kHz 이상 |
| 사용 온도 | −25 ~ 120 °C | −25 ~ 90 °C | −40 ~ 110 °C (T4) · −40 ~ 60 °C (T6) | |
| 밀폐 · 커넥터 | M12 4핀 IP67 · 2핀 MS · 케이블형 (IP65 ~ IP68) | IP67 · M12 4핀 (분진 등급 IP65) | ||
| 온도 출력 | 옵션 RT (PT100) · T | IT 모델 10 mV/°C (0 ~ 1 V = 0 ~ 100 °C) | ||
| 방폭 인증 | 해당 없음 | KCs · ATEX · IECEx · Ex ia IIC T4/T6 | ||
| 전원 · 루프 저항 | 15 ~ 30 V DC · 24 V에서 최대 600 Ω |
|---|---|
| 안정화 · 횡감도 | 2초 · 5% 미만 |
| 구조 · 체결 | 스테인리스 케이스 · PZT 압축형 · 8 N·m · 케이스 절연 >10⁸ Ω (500 V) |
| 최대 충격 · EMC | 5,000 g · EN61326-1:2013 |
| 고정 나사 | ¼-28 UNF (암 · 수) · M6 · M8 · M10 · 퀵핏 |
사양은 제조사 데이터시트 기준입니다. 측정 범위 · 나사 · 케이블은 주문 코드로 지정합니다.
| KCs 인증번호 | 형식 · 모델 | 방폭 등급 | 정격 Ui · Ii · Pi |
|---|---|---|---|
| 24-AV4BO-0263X | HS-420I · HS-422I | Ex ia IIC T4/T6 | 28 V · 115 mA · 0.65 W |
| 24-AV4BO-0264X | HS-420IT · HS-422IT | Ex ia IIC T4/T6 | 44 V · 117 mA · 0.722 W |
| 24-AV4BO-0265X | HS-420I · HS-422I | Ex iaD 20 T80 °C/T130 °C IP65 | 28 V · 115 mA · 0.65 W |
| 24-AV4BO-0266X | HS-420IT · HS-422IT | Ex iaD 20 T80 °C/T130 °C IP65 | 44 V · 117 mA · 0.722 W |
KCs 한국산업안전보건공단 안전인증 (2024. 9. 24.) · ATEX Baseefa08ATEX0086X · IECEx BAS08.0034X (Ex ia IIC T4/T6 Ga · Ex ia IIIC T80 °C/T130 °C IP65 Da)
배리어와 케이블은 인증서의 사용 조건과 제조사 시스템 도면에 맞춰 선정합니다. 케이블 길이 상한은 케이블 종류와 배리어, 가스 그룹에 따라 제조사 기준을 따릅니다. 배리어 단자 번호는 현장 시공 도면으로 확인합니다.
| 항목 | AC 가속도계 HS-100 · HS-173 | 4-20 mA 진동 트랜스미터 HS-420 · HS-422 |
|---|---|---|
| 용도 | 주기 진단 · 분석 (휴대용 데이터 수집기 · 온라인 분석 시스템) | 상시 감시 (PLC · DCS 연동) |
| 출력 신호 | 가속도 파형 (표준 100 mV/g) | 진동값 하나 (속도 · 가속도 RMS에 비례하는 전류) |
| 분석 범위 | 파형 · 스펙트럼으로 결함 종류 구분 | 전체 진동값의 추세 · 경보 |
| 주파수 응답 | 0.8 Hz ~ 15 kHz (±3 dB) | 10 Hz ~ 1 kHz (속도) · 10 Hz ~ 5 kHz (가속도) ±5% |
| 전원 | 18 ~ 30 V DC 정전류 0.5 ~ 8 mA | 루프 전원 15 ~ 30 V DC |
| 위험 장소 | 일반 장소 (HS-100 · HS-173 일반형) | 본질안전 HS-420I · HS-422I (KCs Ex ia IIC T4/T6) |
