[BROADSENS] 실시간 진동 모니터링 분석 필터 옵션

작성일 2025.01.23

진동분석 모니터링 시스템의 필터 옵션은 필요한 신호만 골라 데이터의 정확도를 높입니다.
또한 기계의 상태를 모니터링하고 분석하여 이상 징후를 조기에 발견하고 예방 정비를 수행하는 데 중요한 역할을 합니다


■ BROADSENS의 진동 분석을 위한  여러가지 Filter 옵션

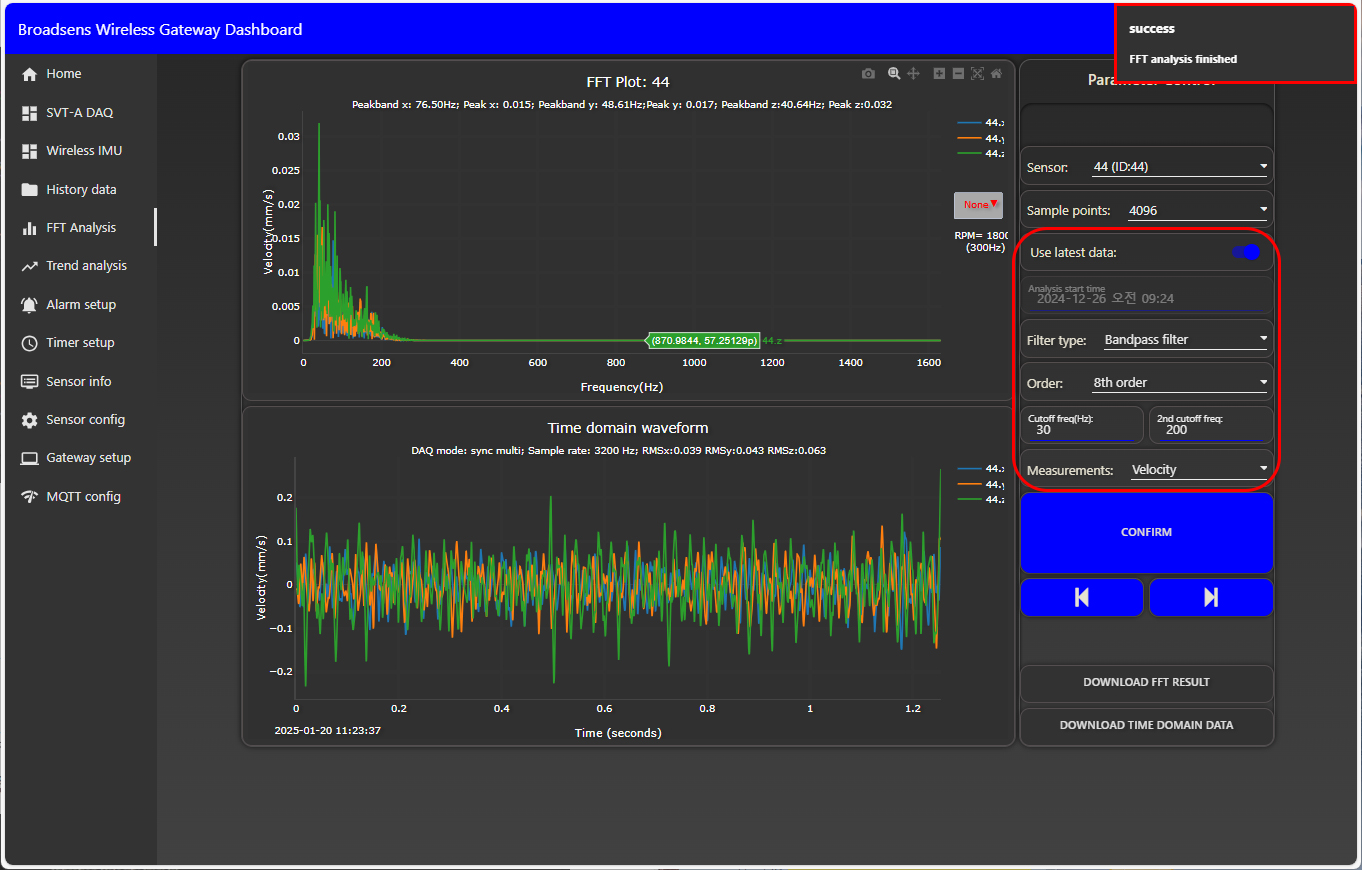

BROADSENS 모니터링 시스템은 ' High-Pass / Low-Pass / Band-Pass 필터 ' 를 활용하여 필요 데이터를 보다 더 정밀하게 볼 수 있습니다.
이 필터들은 기기 신호에서 발생하는 원치 않은 데이터와 노이즈를 제거하고 개선하는데 많은 도움을 줍니다.


또한 초저전력으로 센서를 제어하고 센서 데이터를 실시간으로 보여줌은 물론, 무선 게이트웨이에서는
센서 데이터를 최대 1년까지 조회하고 FFT 분석, 진동 추이 분석을 할 수 있습니다.



다음은 기계 상태 모니터링과 예지보전을 위한 기준 파라미터입니다.
파이프 누설 감지용 필터도 있으며 요청에 따라 필터를 추가로 업데이트할 수 있습니다.


▪︎ High-Pass Filters :
200Hz : 배관 누설(Leak) 감지
500Hz : GMF 및 베어링 결함에 있어서 125Hz 이하의 저속 기계 조건
1000Hz : GMF 특성이 300Hz 미만에 있으며 2000rpm 이하의 기계 조건
2000Hz : GMF 특성이 600Hz 미만에 있으며 4000rpm 이하의 기계 조건
5000Hz : 고속 기계 조건

▪︎ Low-Pass Filters :
40Hz : 기계 구조 특성 및 밸런스
40Hz : 물, 오일 파이프 라인에 대한 낮은 주파수 Leakage

▪︎ Bandpass Filters :
60Hz ~ 90Hz : 물, 오일 파이프 라인에 대한 낮은 주파수 Leakage
20Hz ~ 150Hz : 제지 설비의 펠트(Felt) 결함 특성
50Hz ~ 300Hz : 특정 구조의 공진, 저속 기계의 GMF 변조 특성
100Hz ~ 600Hz : GMF 특성
500Hz ~ 1kHz : GMF 변조 특성


BROADSENS는 이러한 필터로 결함 신호를 골라 분석할 수 있습니다.
