SDT CONMONSense TRUE 4-20mA 근거리 공기 전파형 센서

작성일 2025.08.13

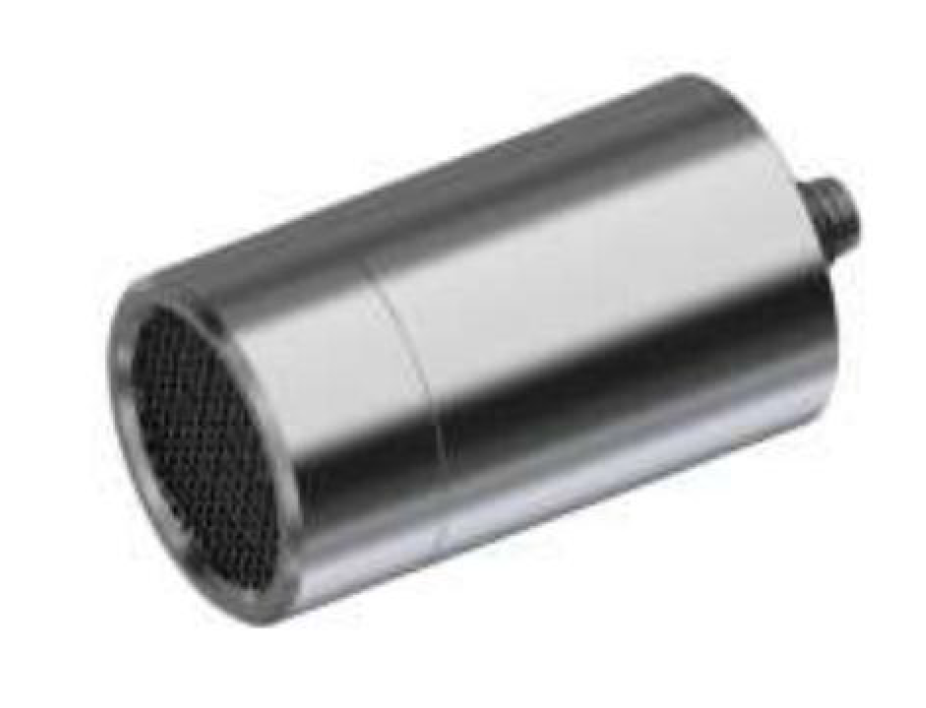

CONMONSense TRUE 4-20mA 근거리 공기 전파형 센서










RSC.102는 PLC, DCS, DAQ 시스템을 포함한 산업 표준 측정 시스템과 통합하도록 제작된 초음파 전류 출력 센서입니다.
RSC TRUE 4-20 mA 공기 전파형 센서는 누설 감지, 전기 설비 모니터링 같은
분야에 쓰입니다. 공기 중 초음파 소스에 반응하며
공진 초음파 대역통과 주파수에서 포착한 전체 초음파 수준(RMS)을 제공합니다.





주요 특징
- 4-20 mA 출력(DC 결합): 초음파 RMS 지표와 직접 연계되어 복잡한 변환 과정 없이 기존 모니터링 시스템에 손쉽게 통합 가능
- 내장 아날로그 회로 “초음파 공진 신호 → RMS”: 정확한 아날로그 신호 처리 보장
- 하드웨어 교정: 일관되고 신뢰할 수 있는 측정 결과 제공
- 플러그 앤 플레이 기능: 넓은 측정 범위에서 손쉬운 설치와 즉각적인 작동 지원, 다양한 산업 환경에 적합
- IP 65 또는 IP 40 등급 제공 (RSC.103 모델 참조)

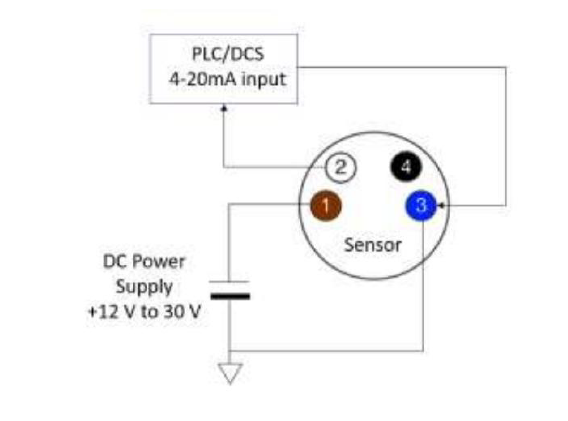

상부(M8-M) 핀 배열 (IEC 60947-5-2 규격 준수)


1 = 전원 공급 (갈색)
2 = 출력 전류 (흰색)
3 = 접지 (파란색)
4 = 통신(COM) – 사용하지 않을 경우 연결하지 않음 – (검은색)

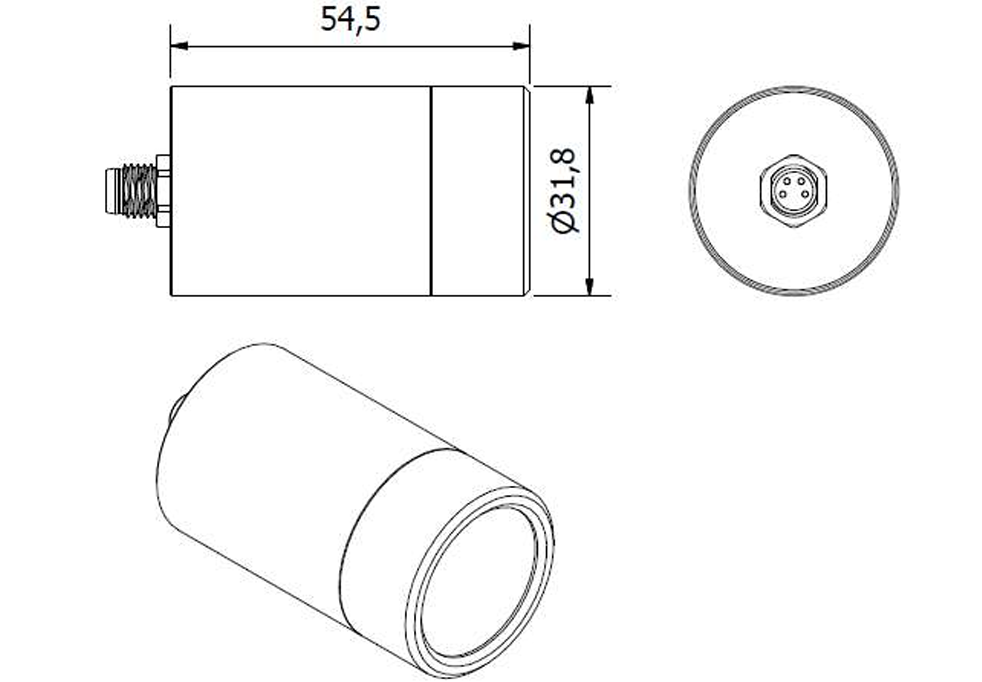

Dimensions 치수 [mm]

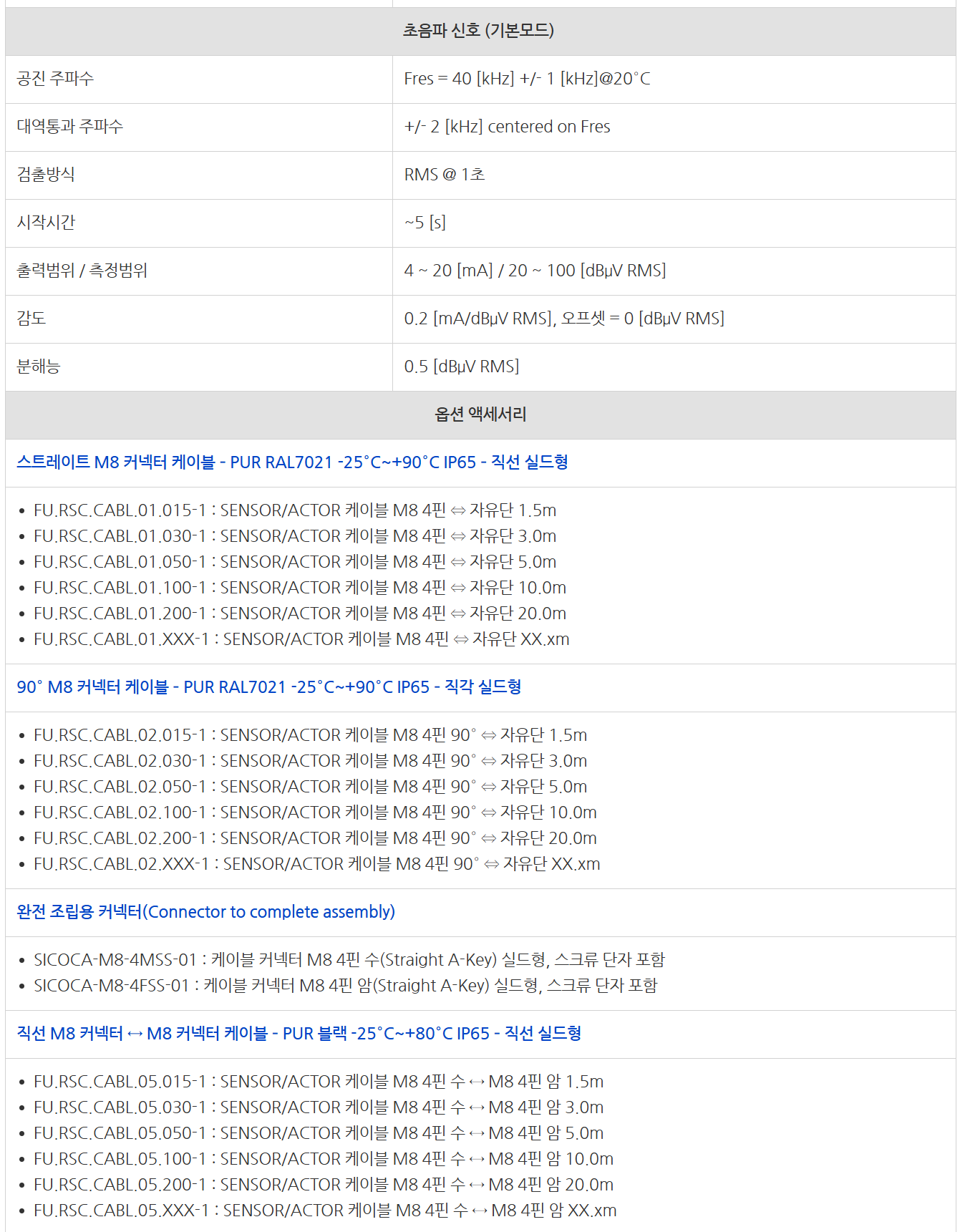

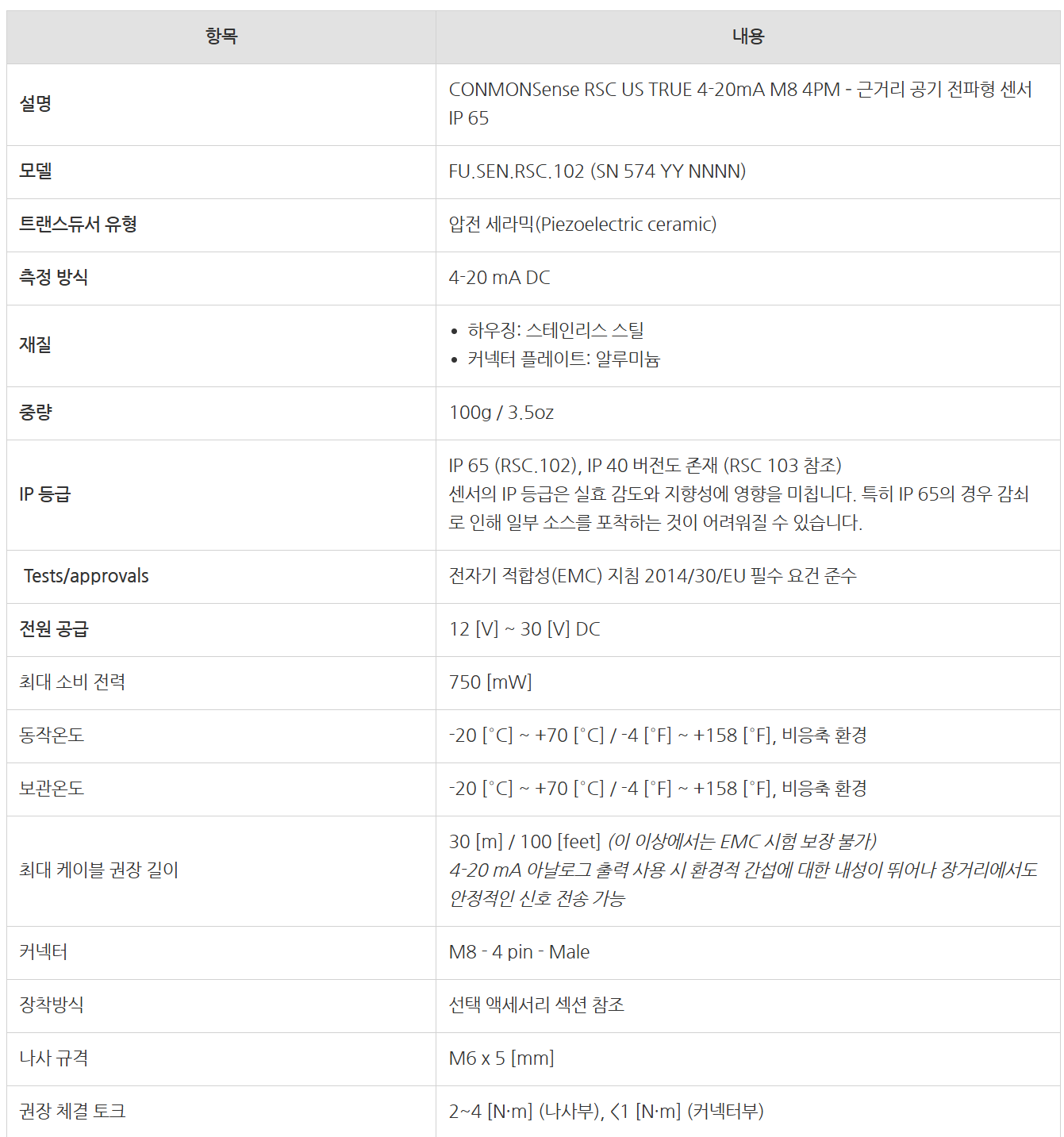

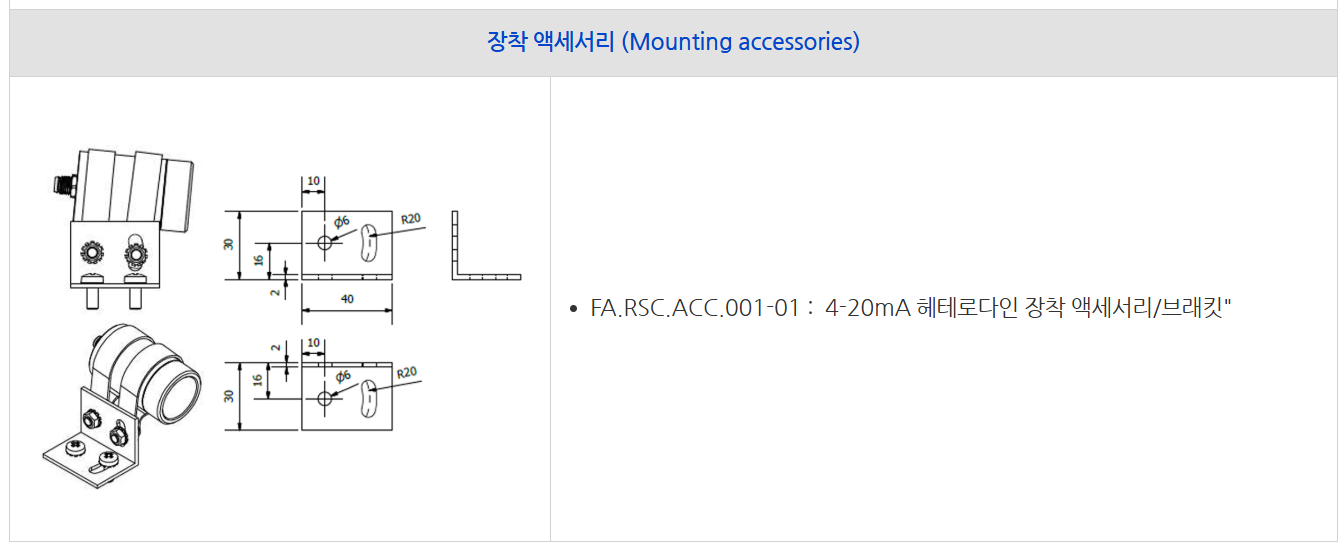

▶ Technical specifications 기술 사양 :






▶ 구성 :




통신 라인을 높은 상태(VDD – 전원 공급)에 유지하거나 플로팅 상태(연결하지 않음)로 유지하면,

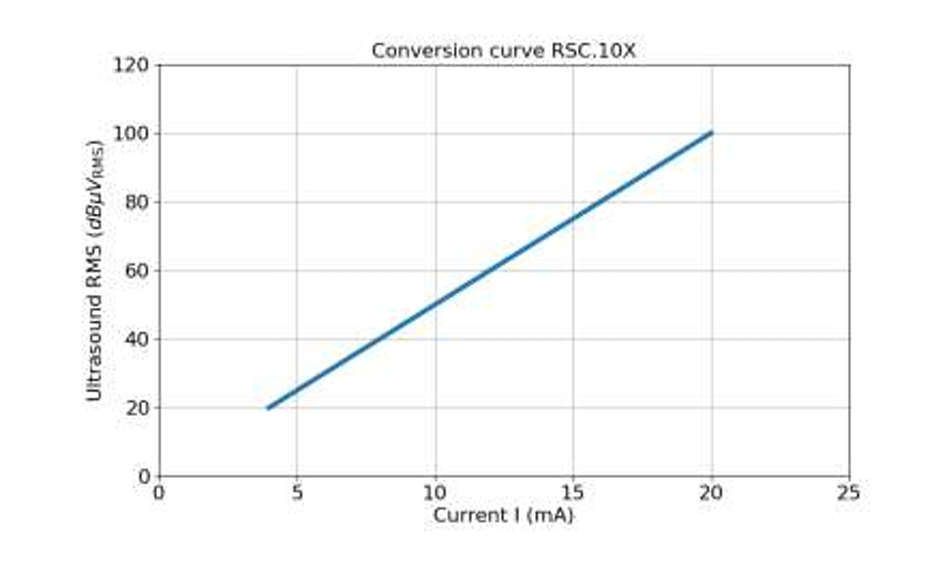

아날로그 출력이 초음파 RMS 값을 반영합니다. 센서 신호 범위는 20 [dBµV RMS] (4 mA)부터 100 [dBµV RMS] (20 mA)까지입니다.
출력 관계는 다음과 같이 정의됩니다:


센서 신호 [dBµV RMS] ≈ 측정 전류 [mA] ÷ 감도 [mA/dBµV RMS]
감도:
0.2 mA / dBµV RMS
오프셋 = 0
해상도: 0.5 dBµV RMS




참고: 20 [dBµV RMS] 이하의 조용한 환경은 이 센서로는 측정이 불가능합니다. 4 mA 측정 값은 주변 환경이 20 [dBµV RMS] 이하임을 나타냅니다. 반대로 100 [dBµV RMS] 이상의 소음이 많은 환경 역시 이 센서로는 측정할 수 없습니다. 20 mA 측정 값은 주변 환경이 100 [dBµV RMS] 이상임을 나타냅니다. 설치 전에 예상 설치 지점의 초음파 환경 레벨이 센서의 사양 안에 있는지 확인합니다. 이를 위해 SDT 핸드헬드 장비를 사용할 수 있습니다.

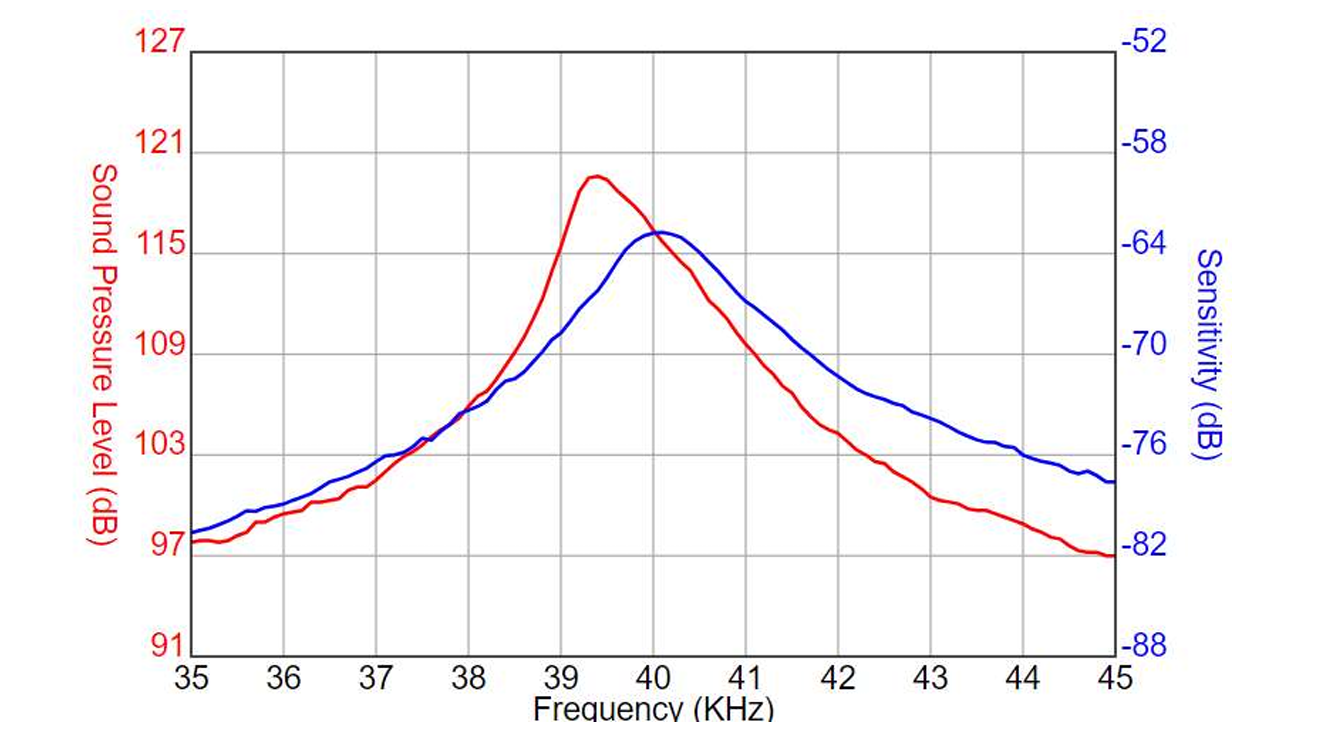

※ 정규화된 헤테로다인 응답 곡선 (일반적인 값): RSC.102 (10 Vrms@30 cm 조건에서 테스트됨)

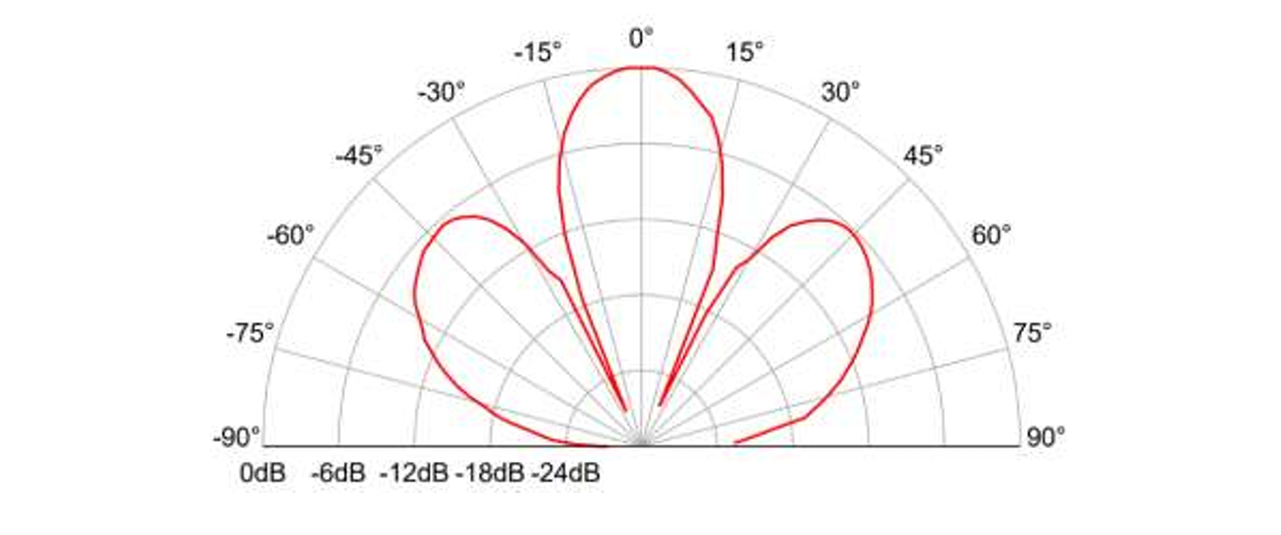

※ Beam angle: RSC.102
