SDT
SDT340·Checker 초음파 점검 장비
진단과 베어링 급지 기록을 한 장비로 하는 SDT340 LUBE Mode와, 점검 목적별 Checker 시리즈를 공급합니다.
SDT340 LUBE Mode진단·윤활 관리Checker 시리즈
측정 항목초음파·진동·
샘플링최대 256 ksps
신호 취득최대 600초
데이터 관리UAS3 이력 통합
적용 분야
누설, 베어링, 스팀트랩, 전기 설비 등 초음파 점검의 대표 적용 분야입니다.

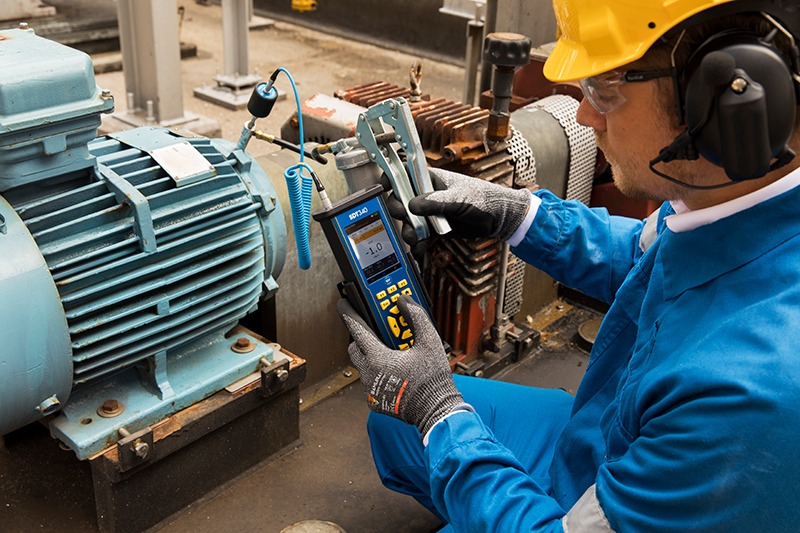

베어링 상태 진단
회전설비의 마찰·충격 신호를 측정하고 진동 추이와 비교해 상태 변화를 확인합니다.

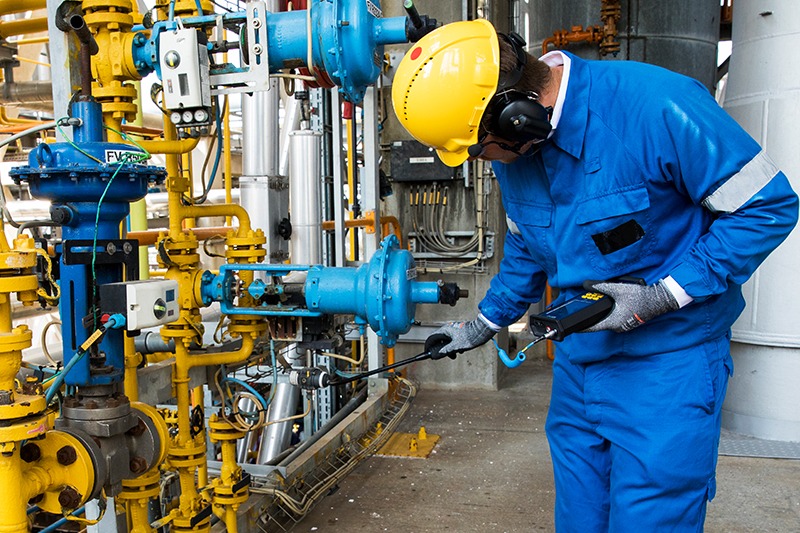

압축공기·가스 누설 탐지
공중 전달 초음파로 배관·밸브·연결부의 누설 위치를 찾고 에너지 손실을 줄입니다.

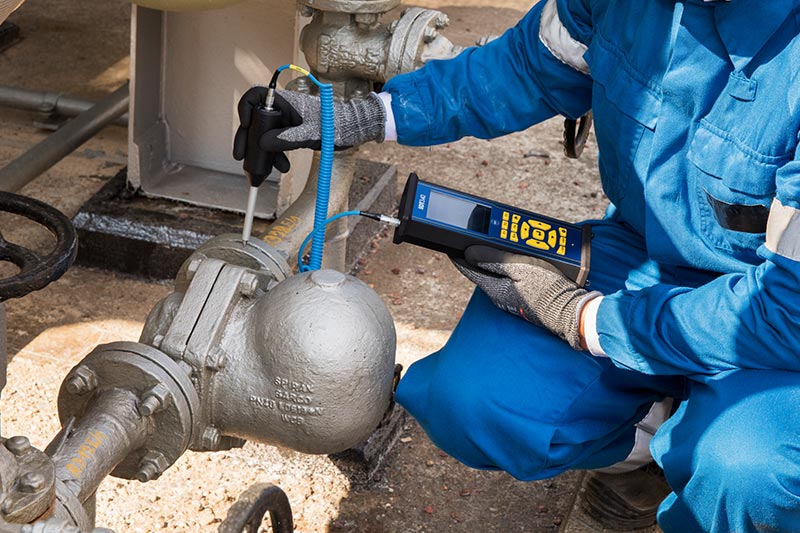

스팀트랩·밸브 점검
스팀트랩과 밸브의 작동음을 접촉 측정해 누설·막힘 상태를 확인합니다.

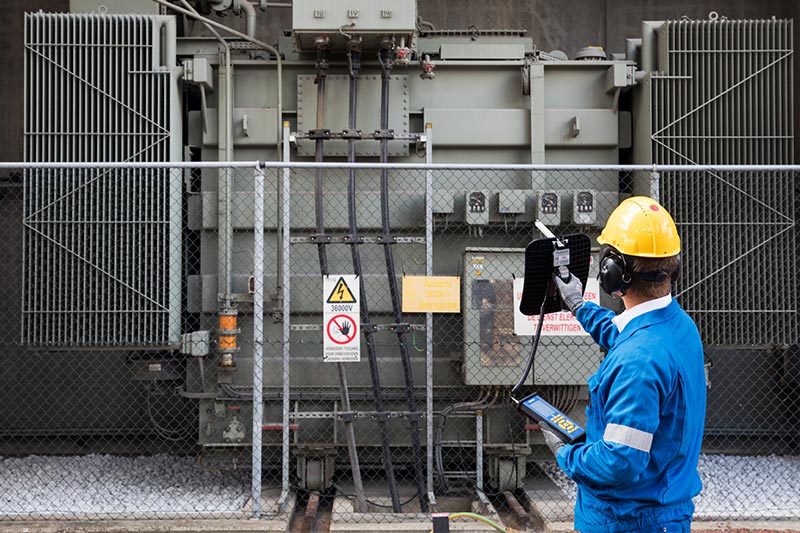

전기 설비 방전 점검
배전반·변압기의 부분방전·코로나·트래킹 신호를 비접촉으로 탐지합니다.
적용 분야에 따라 필요한 센서와 장비 구성이 다릅니다. SDT340의 센서·기능 구성과 Checker의 모델을 점검 목적에 맞춰 선정합니다.
선정 전에 확인할 조건
- 적용 대상
- 누설·베어링·윤활·스팀트랩·밸브·전기·유압·기밀
- 검사 방식
- 공중 전달음 또는 접촉 측정·접근 거리·운전 조건
- 장비 구성
- 적용 분야별 본체·센서·액세서리·기록 기능 선정
진단·윤활 관리

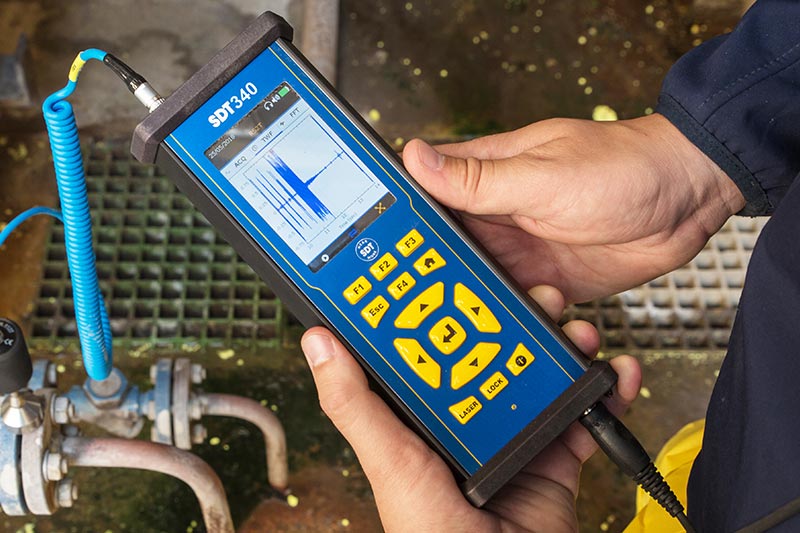

SDT340 현장 사용 예시

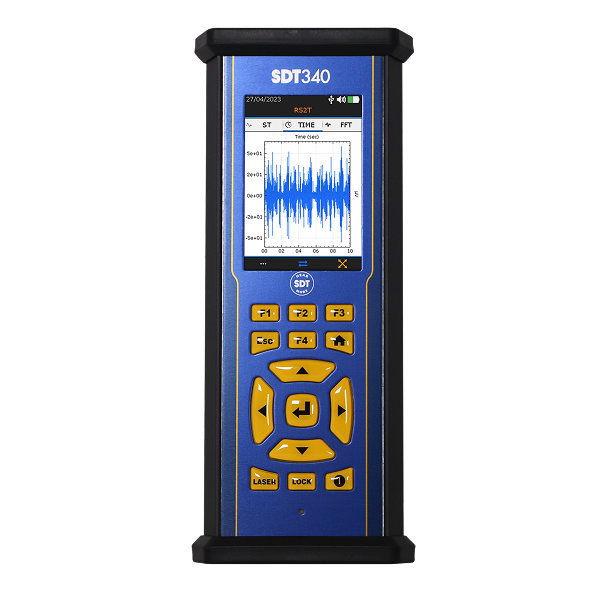

SDT340 LUBE Mode
설비 상태를 진단하고 같은 장비로 베어링 급지 작업을 기록합니다.
- 초음파·진동 측정과 신호 분석
- Guided / Free Mode로 급지 작업 진행
- UAS3에서 진단·윤활 이력 통합 관리
목적별 점검

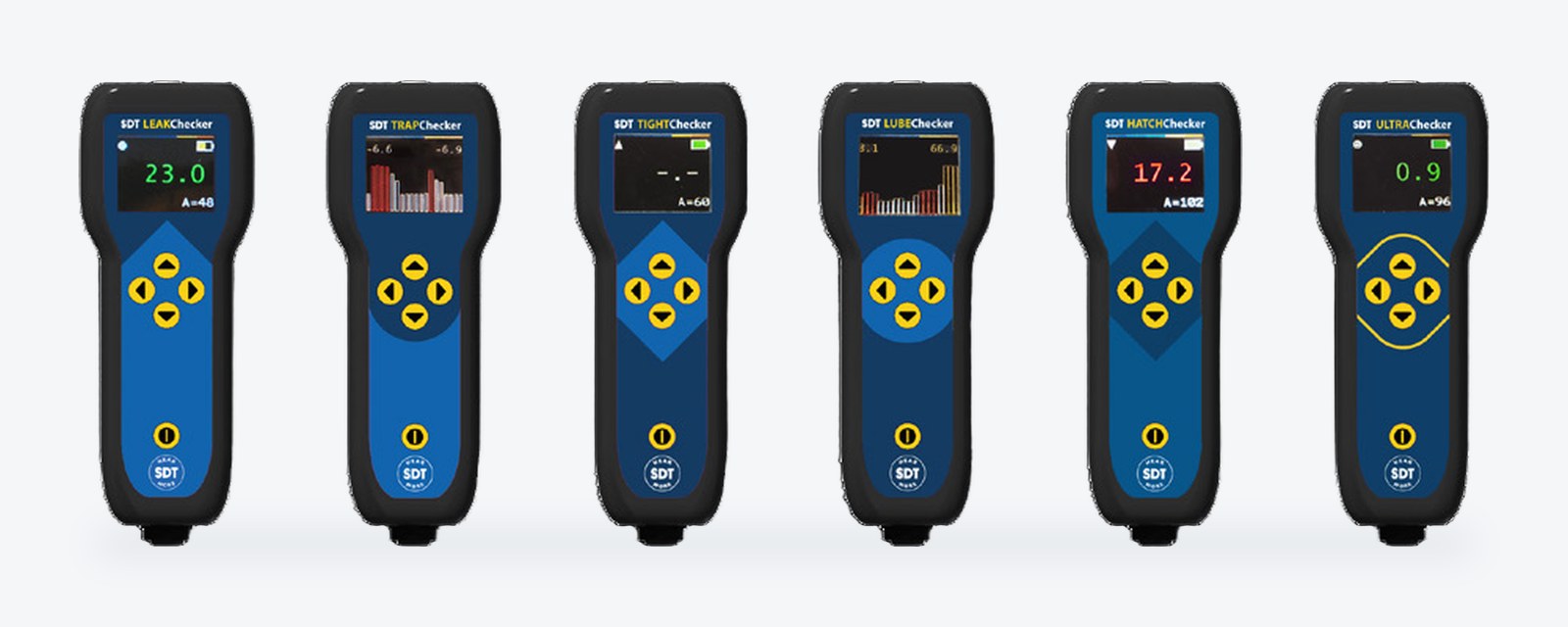

Checker 시리즈
필요한 점검 기능에 맞춰 모델을 선택합니다.

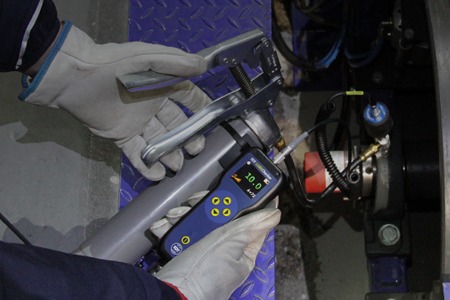

- LUBEChecker
- 베어링 윤활
- LEAKChecker
- 압축공기·가스 누설
- TRAPChecker
- 스팀트랩
- ULTRAChecker
- 다목적 초음파 점검
- TIGHTChecker · HATCHecker
- 기밀·해치커버 점검
제품 특징
01
SDT340 LUBE Mode
02
진단·윤활 관리
03
Checker 시리즈
대표 사양
진단·윤활 관리
SDT340 LUBE Mode
| 항목 | 사양 |
|---|---|
| 측정 항목 | 초음파 · 진동 · 온도 · 회전속도 |
| 윤활 작업 모드 | Guided Mode · Free Mode |
| 윤활 기록 | 급지 전·중·후 신호와 주입량 기록 |
| 신호 취득 | 최대 256 ksps · 최대 600초 · 단계별 신호 저장 |
| 센서 구성 | RS2T 또는 LUBESense1 · LUBEAdapter |
| 데이터 관리 | UAS3에서 설비·진단·윤활 이력 관리 |
| 업그레이드 | 기존 SDT340에 소프트웨어 키로 LUBE Mode 추가 |
LUBE Mode는 SDT340의 윤활 기능 구성입니다. 센서·어댑터와 소프트웨어 라이선스 구성을 확인합니다.
목적별 점검 · 베어링 윤활
LUBEChecker
| 항목 | 사양 |
|---|---|
| 측정 범위 | −6–99.9 dBμV |
| 분해능 / 측정 대역 | 0.1 dB / 초음파 검출 대역 35~42 kHz |
| 센서 / 입력 | LUBESense1 / 1채널 · 7극 LEMO |
| 전원 | AA 배터리 2개 |
| 보호등급 / 동작 온도 | IP42 / −10~50 °C (결로 환경 사용 불가) |
LUBEChecker 사양입니다. 다른 Checker 모델 사양은 문의 시 안내합니다.
적용 흐름
구성·적용 흐름
점검 지점과 운전 조건을 정하고 동일 조건에서 신호를 비교합니다. 결과에 따라 누설 보수, 급지 또는 정비 대상을 선정하고 조치 후 재측정합니다.
- 01
누설·베어링·스팀트랩 설비
- 02
센서·Checker 모델 선택
- 03
초음파 점검·윤활 관리 구성
