베어링 유도가열·정비 도구
최대 400 kg·외경 850 mm 베어링을 240 °C로 유도 가열해 축에 장착합니다. 베어링 크기, 중량과 정비 환경에 맞는 가열기와 작업 도구 구성을 제안합니다.
유도가열베어링 장착·분리정비 환경별 구성
최대 공작물 무게400 kg
최대 공작물 외경850 mm
최대 가열 온도240 °C
기능자동 탈자 · 온도 유지
적용 분야

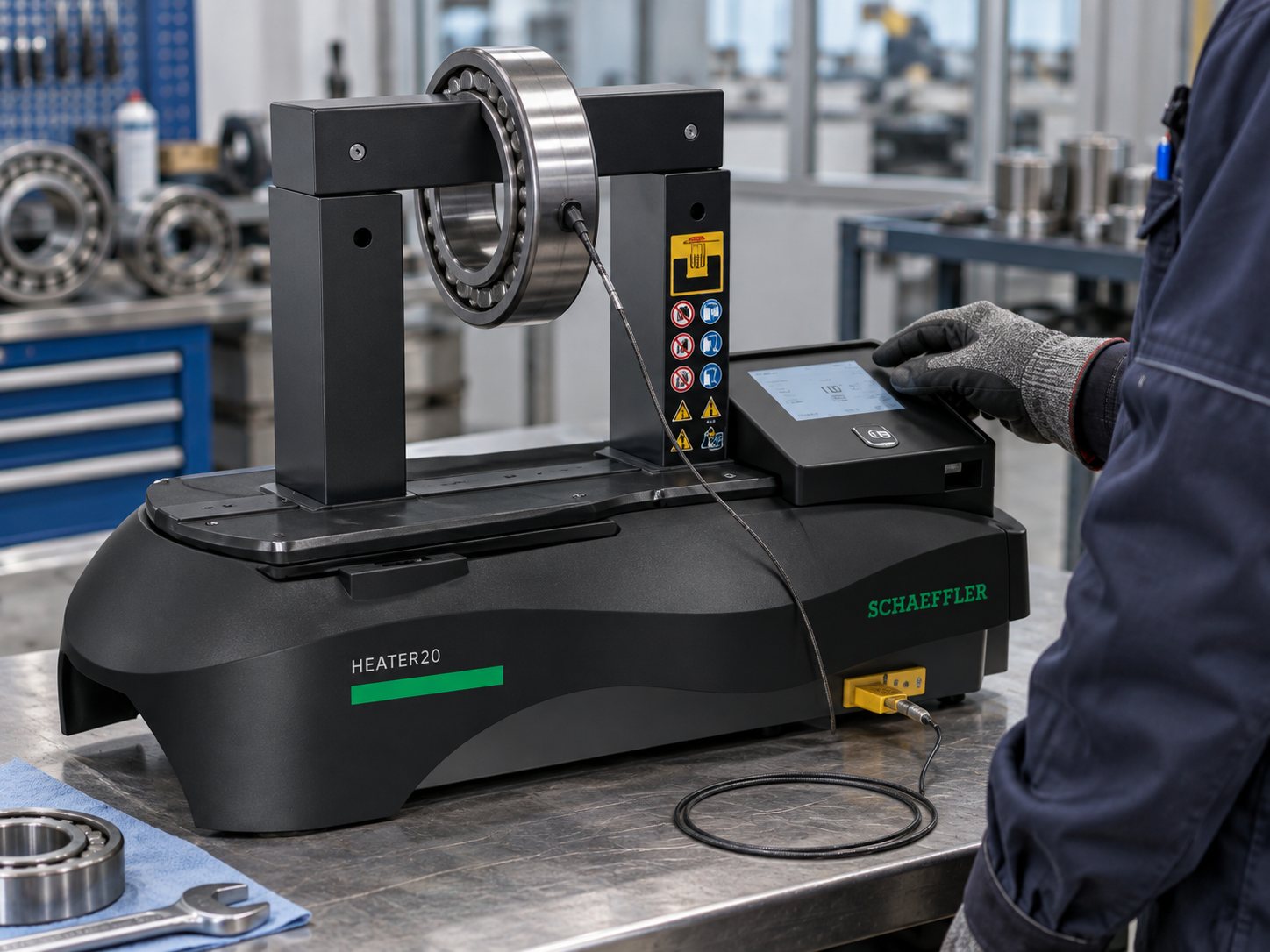

베어링 정비 작업
베어링을 유도 가열해 축에 장착합니다. 베어링 치수·중량과 목표 온도에 맞춰 장비를 선정합니다.

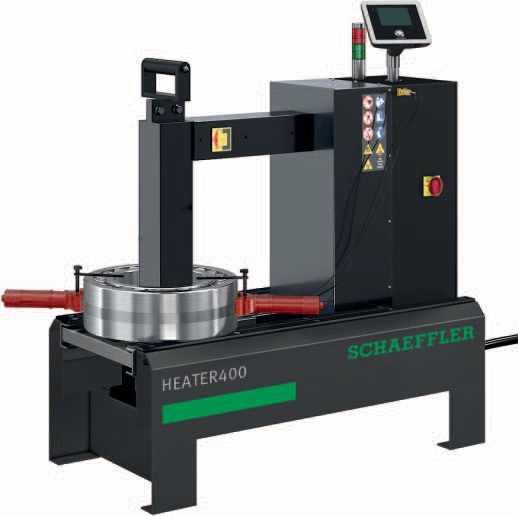

가열 작업 구성
베어링을 요크(가열용 철심 막대)에 걸고 온도 센서를 부착한 뒤 가열 온도와 시간을 설정합니다.
제품 특징
01
유도가열
02
베어링 장착·분리
03
정비 환경별 구성
제품 구성과 선택 기준
베어링 유도가열기
베어링 장착 작업을 위한 가열 구성
정비 도구
베어링 장착·분리에 필요한 작업 도구
선정 전에 확인할 조건
- 베어링 조건
- 내경·외경·중량과 재질
- 작업 환경
- 전원·공간·작업 빈도
- 도구 구성
- 장착·분리 방법과 필요한 부속품
대표 사양
대형 베어링 유도가열기 · 450 VHEATER400 BASIC & SMART
| 항목 | HEATER400-BASIC-450V | HEATER400-SMART-450V |
|---|---|---|
| 전원 | 450 V / 50–60 Hz | 450 V / 50–60 Hz |
| 정격 전류 / 소비전력 | 25 A / 12 kW | 25 A / 12 kW |
| 최대 가열 온도 / 시간 | 240 °C / — | 240 °C / 0–99분 |
| 최대 공작물 무게 / 외경 | 400 kg / 850 mm | 400 kg / 850 mm |
| 최소 내경 · 수직 가열 | 115 mm (기본 요크) / 30 mm (옵션 요크) | 115 mm (기본 요크) / 30 mm (옵션 요크) |
| 최소 내경 · 수평 가열 | 135 mm | 135 mm |
| 조작부 | 멤브레인 키패드 + 표시창 | 터치스크린 (입력·표시 일체) |
| 가열 방식 | 2가지: 온도 · 시간 | 4가지: 온도 · 시간 · 온도 또는 시간 · 온도+승온 속도 |
| 온도 제어 | 자석 부착식 온도 프로브 1개 | 자석 부착식 온도 프로브 2개 / 내·외륜 온도차(Delta-T) 제어 |
| 기능 | 가열 후 자동 탈자(잔류 자기 제거) · 온도 유지 | 가열 후 자동 탈자(잔류 자기 제거) · 온도 유지 · 로그 기록(USB) |
| 장비 크기 / 무게 | 1,214 × 560 × 990 mm / 150 kg | 1,214 × 560 × 990 mm / 150 kg |
국내 대표 형번은 450 V이며 400·500 V 형번은 문의 시 안내합니다. 두 모델의 가열 성능은 같고 굵은 글자 행(조작부·가열 방식·온도 프로브·기록 기능)이 다릅니다.
적용 흐름
구성·적용 흐름
베어링의 치수·중량과 장착·분리 방법에 맞는 가열기와 공구를 선정합니다. 작업 조건은 해당 장비의 사용 설명서에 따라 확인합니다.
- 01
베어링 치수·중량
- 02
가열기·요크·공구 선택
- 03
유도가열 장착·정비 구성
