RS485 복합센서
진동·소음·온도를 센서 하나로 측정하는 복합센서입니다. PLC는 Modbus RTU(RS485)로, 서버는 Wi-Fi로 연결하는 구성을 제안합니다.
RS485 출력모바일 앱 연동주파수 필터·센서 설정
측정 항목3축 진동·소음·온도
샘플링최대 25.6 kHz
주파수 범위최대 8 kHz
연결Modbus RTU · Wi-Fi
적용 분야
회전 설비 상태 데이터 수집
모터·펌프 등 회전 설비의 진동·소음·온도 데이터를 수집하고 RS485 통신으로 상태 감시에 활용합니다.

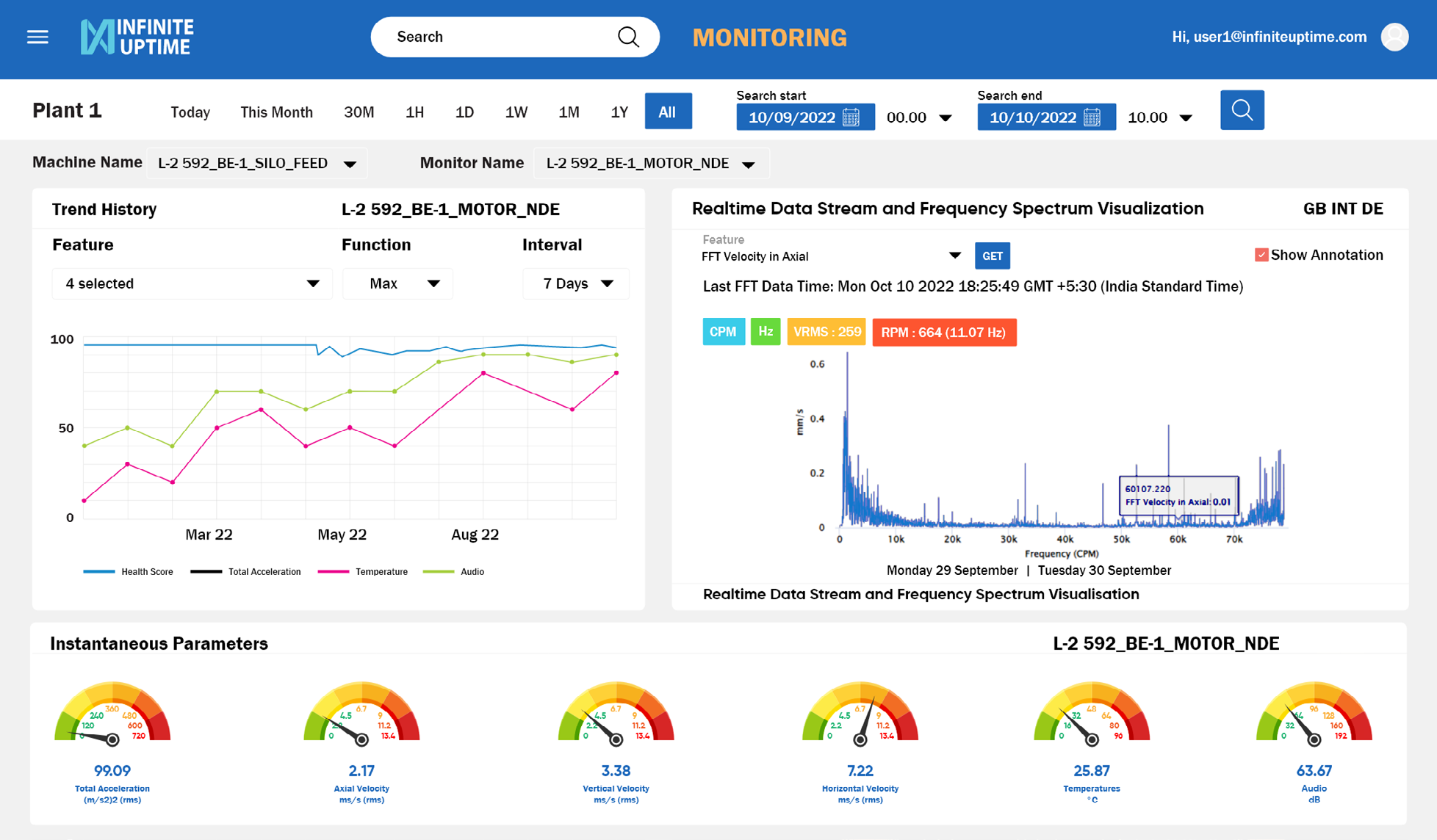

진동 추세·주파수 분석
진동 추세와 주파수 성분을 비교해 설비 점검 항목과 정비 시점을 검토합니다.
제품 특징
01
Modbus RTU·Wi-Fi 동시 연결
02
진동·소음·온도 동시 측정
03
대역별 진동 지표 추출
제품 구성과 선택 기준
RS485 복합센서
진동·소음·온도 동시 측정 · Modbus RTU·Wi-Fi 동시 연결
모바일 앱 연동
센서 설정 조건 확인과 변경
주파수 필터
결함 유형별 주파수 대역 지표 설정
선정 전에 확인할 조건
- 대상 설비
- 운전 상태·측정 항목·설치 위치
- 설정 조건
- 주파수 필터와 센서 설정 범위
- 연동 조건
- 모바일 앱·RS485 수집 환경
대표 사양
복합센서(진동·소음·온도) 사양복합센서 모니터링 시스템
| 항목 | 사양 |
|---|---|
| 진동 센서 | MEMS 3축 가속도계 |
| 가속도 / 분해능 | 최대 ±16 g / 16 bit |
| 주파수 범위 | X·Y 최대 8 kHz / Z 최대 5 kHz |
| 샘플링 | 최대 25.6 kHz |
| 온도 / 소음 | 0–85 °C / 40–115 dB |
| 연결 | BLE(앱) · Wi-Fi(서버) · Modbus RTU(로컬) |
| 전원 | 5–24 V DC / 24 V에서 100 mA, 5 V에서 500 mA |
| 크기 / 무게 | 61.6 × 32.6 × 24.8 mm (커넥터 포함) / 80 g |
| 동작 온도 / 보호등급 | 0–85 °C / IP68 |
공급 모델·펌웨어에 따라 세부 사양이 다를 수 있습니다.
Modbus RTU · 홀딩 레지스터 (FC 03)
주요 Modbus 레지스터
| 항목 | 주소 | 형식·단위 |
|---|---|---|
| 전체 가속도TOTAL_ACCELERATION | 40003 | Float |
| 속도 RMS XVELOCITY_RMS_X | 40005 | Float · mm/s |
| 속도 RMS YVELOCITY_RMS_Y | 40007 | Float · mm/s |
| 속도 RMS ZVELOCITY_RMS_Z | 40009 | Float · mm/s |
| 온도TEMPERATURE | 40011 | Float · °C |
Float 값은 레지스터 2개(32-bit)를 읽습니다. 기본 통신: 19200 bps · 8N1 · Slave ID 99. 기능 코드 03.
적용 흐름
구성·적용 흐름
센서에서 계산한 진동·소음·온도 지표를 PLC와 서버로 보내는 흐름입니다. PLC 입력은 Modbus RTU 주소와 레지스터 구성을 먼저 확인합니다.
- 01
회전 설비 진동·소음·온도
- 02
대역 지표·통신 설정
- 03
PLC·서버 상태 감시 구성
