ECON Vibration Test
진동시험기·컨트롤러
소형·중형 시료의 진동 내구와 신뢰성 시험을 위한 시스템입니다. 시료 중량과 시험 조건에 맞춰 시험기, 앰프와 컨트롤러를 구성합니다.
EDS·EDM 시리즈Sine·Random·Shock모달 가진기
정현파 가진력최대 200 kN
최대 부하최대 2,000 kg
최대 변위최대 100 mm (p-p)
제어 주파수랜덤 최대 18.75 kHz
적용 분야
진동시험 운용

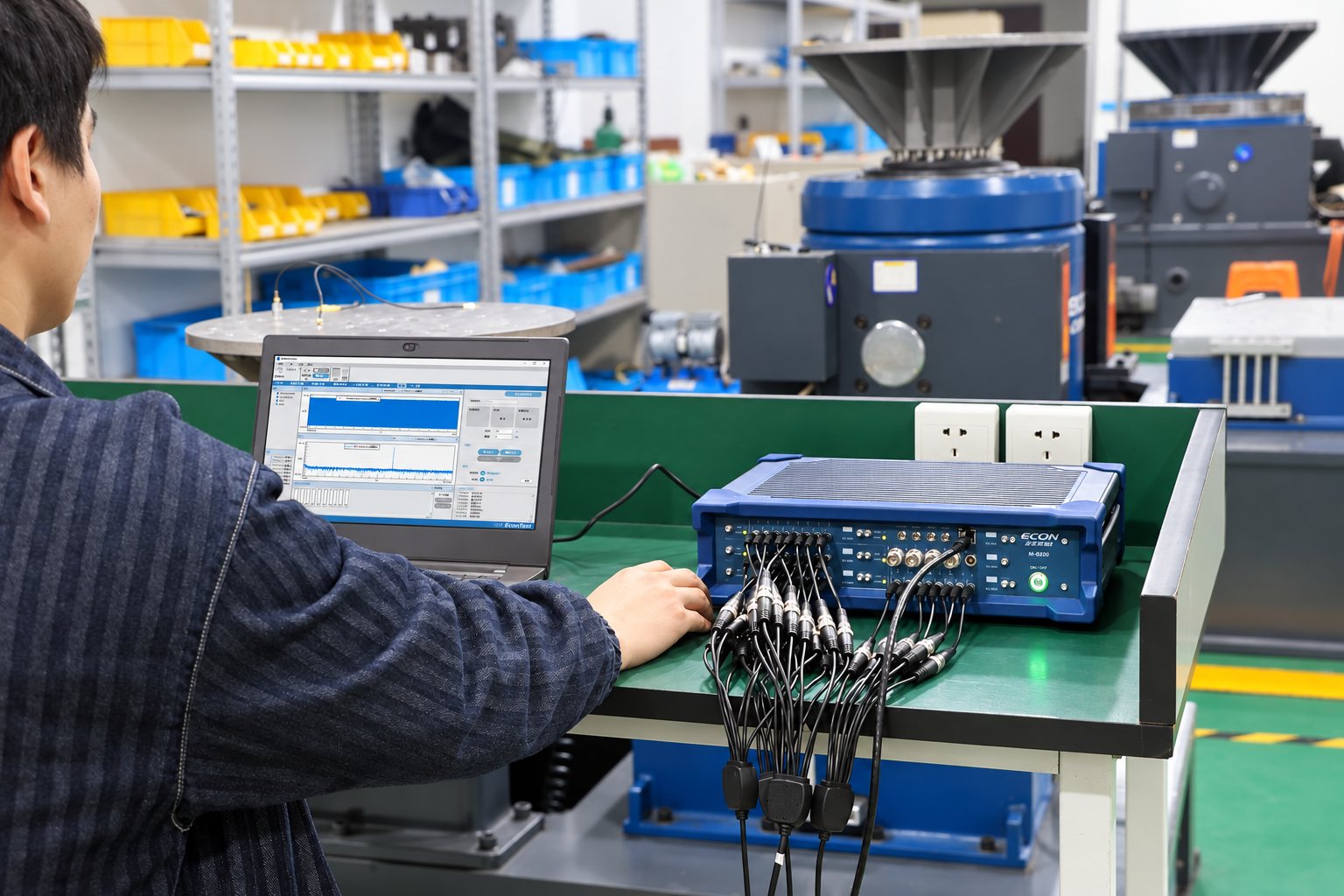

시험기와 계측 장비를 연결하고 소프트웨어에서 측정 신호를 확인합니다.
구조물 모달 시험

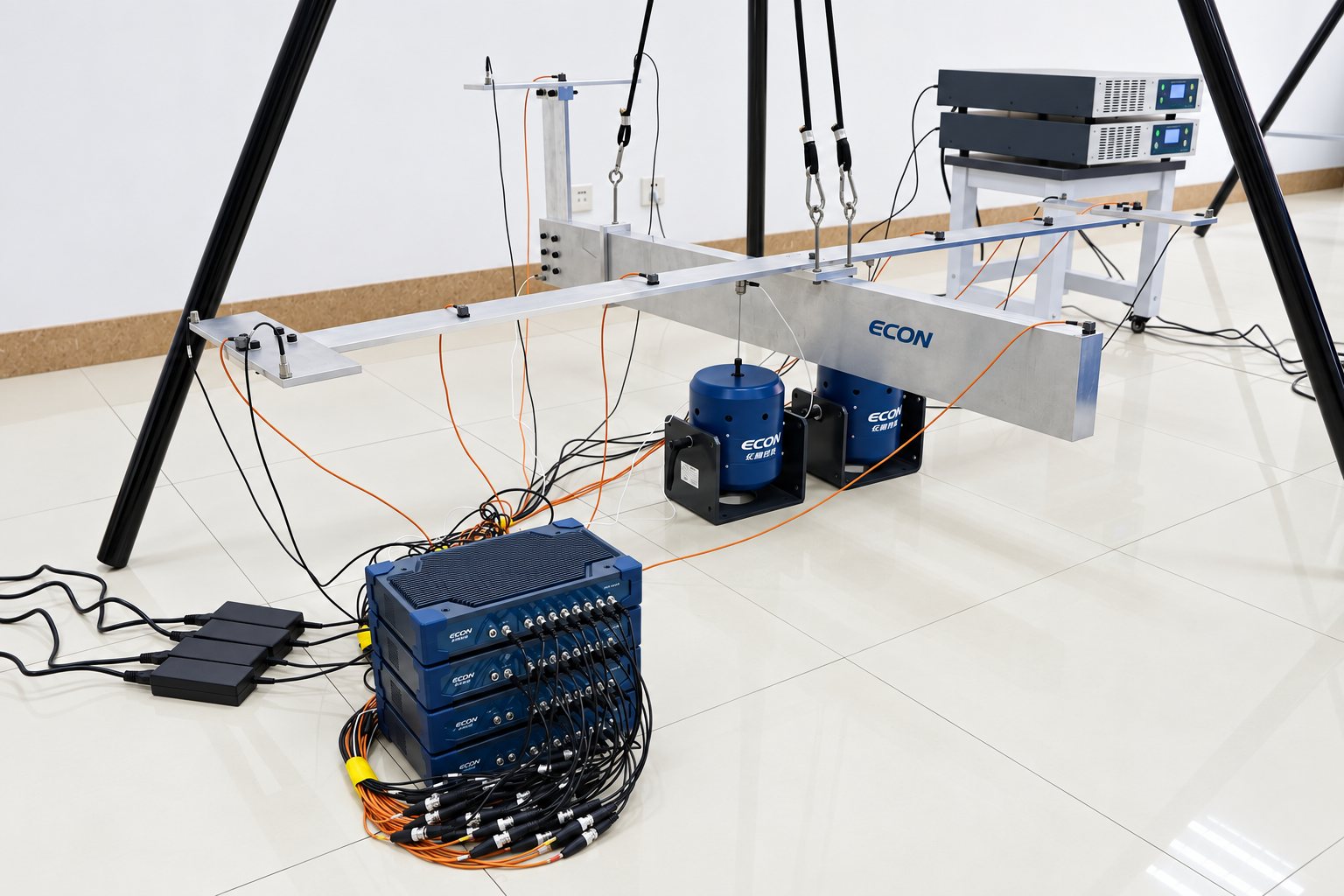

가진기와 다채널 센서를 구성해 구조물의 진동 응답을 측정합니다.
제품 특징
01
EDS·EDM 시리즈
02
Sine·Random·Shock
03
모달 가진기
제품 구성과 선택 기준

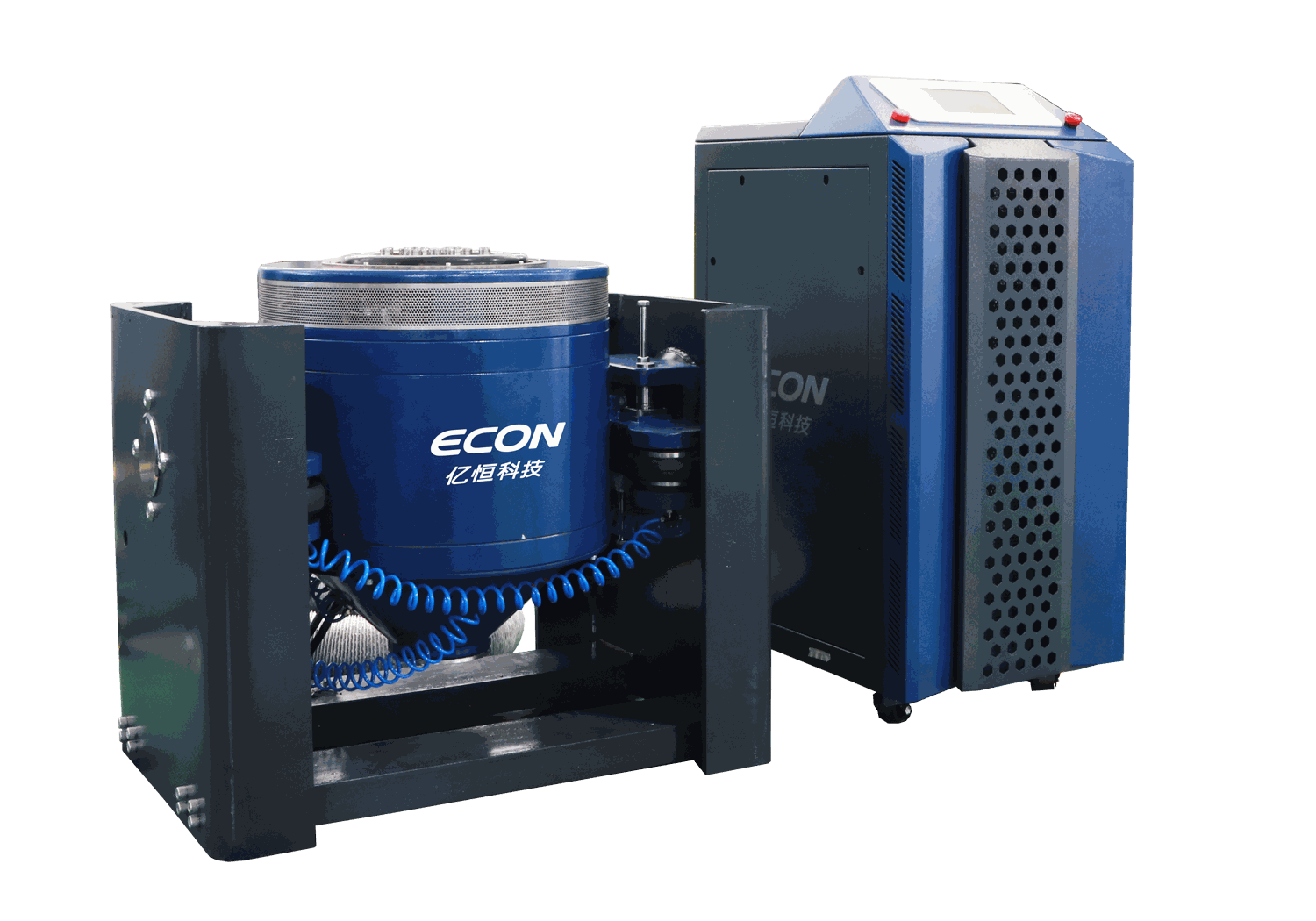

EDS·EDM 시리즈
시료와 시험 조건에 맞춘 진동시험 시스템
시험 제어
Sine·Random·Shock 시험 조건 검토
모달 가진기
구조물의 가진·응답 측정 구성 검토
선정 전에 확인할 조건
- 시료 조건
- 중량·크기·고정 방법과 가진 방향
- 시험 조건
- 주파수·가속도·변위와 시험 프로파일
- 구성 장비
- 시험기·앰프·컨트롤러·센서 구성
대표 사양

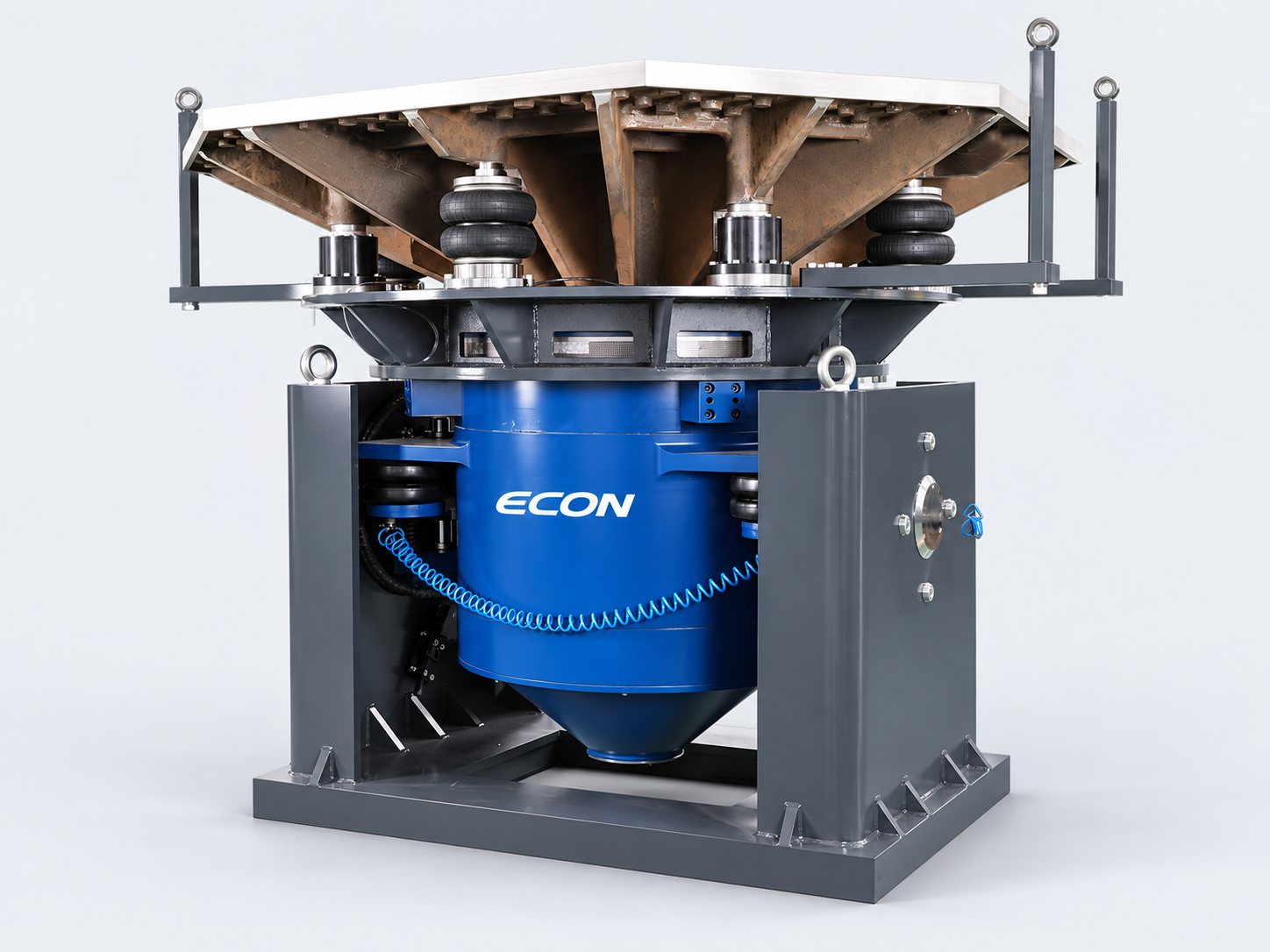

동전식 진동시험기EDS-300 · EDS-600
| 항목 | EDS-300 | EDS-600 |
|---|---|---|
| 정현파 가진력 (Peak) | 3 kN | 6 kN |
| 주파수 범위 | 5–4,000 Hz | 5–3,500 Hz |
| 최대 가속도 | 981 m/s² (100 g) | 981 m/s² (100 g) |
| 최대 속도 | 2 m/s | 2 m/s |
| 최대 변위 (p-p) | 25.4 mm | 51 mm |
| 최대 부하 | 120 kg | 300 kg |
| 가동부 질량 (시험 하중 계산에 포함) | 3 kg | 6 kg |
| 시험 모드 | Sine · Random · Shock · 복합 모드 | |
표의 최대값은 개별 한계값입니다. 실제 시험 가능 조건은 시료·치구 질량, 주파수와 앰프 구성에 따라 검토합니다.
적용 흐름
구성·적용 흐름
컨트롤러가 시험 프로파일대로 시험기를 구동하고 시료 응답을 되먹임해 제어하는 흐름입니다. 시료·치구 질량과 시험 프로파일을 먼저 정하고 시험기·앰프 용량을 고릅니다.
- 01
시료·시험 규격
- 02
시험기·앰프·컨트롤러 선택
- 03
진동 내구 시험 시스템 구성
