다채널 정밀 신호분석기기
다채널 정밀 신호분석기기
휴대형 8채널 MI-7208과 대당 136채널 PXIe 시스템 MI-8100으로 진동·소음·충격 신호를 동기 수집합니다. FFT·모달·회전체 차수 분석 소프트웨어(EconTest) 구성을 제안합니다.
다채널 데이터 수집EconTest 분석휴대형·확장형 구성
입력 채널대당 최대 136채널
출력 채널최대 16채널
샘플링채널당 204.8 kHz
동적 범위최대 160 dB
적용 분야

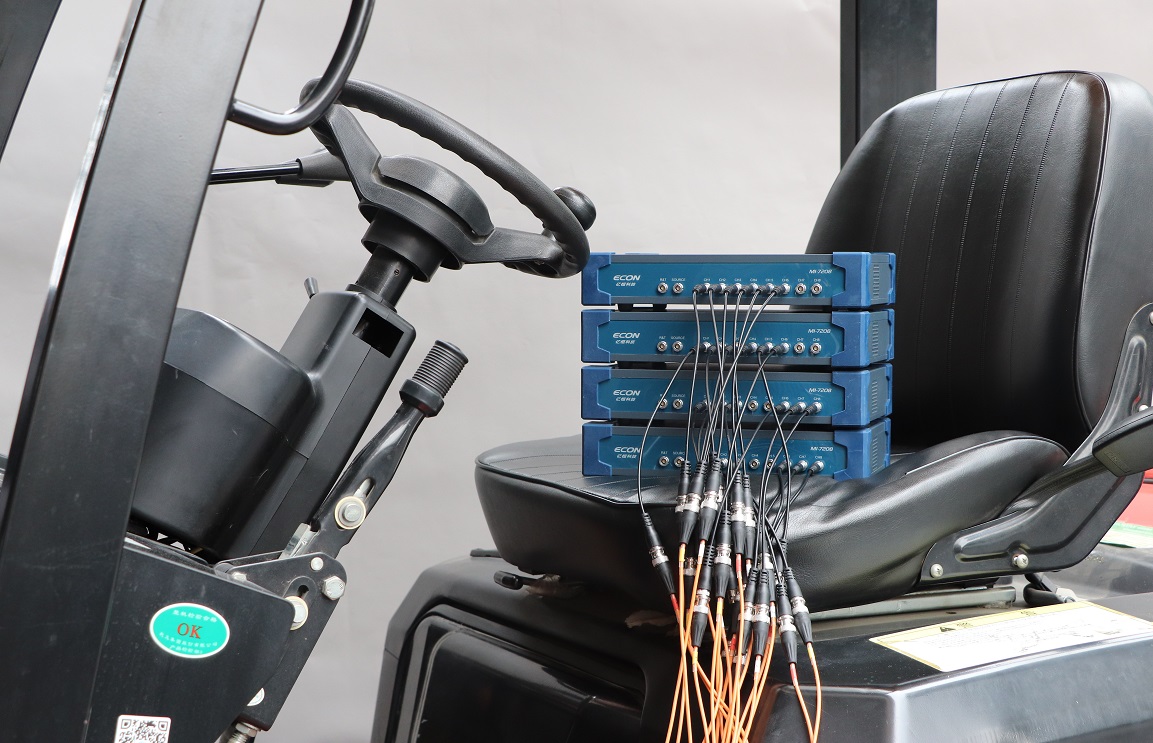

차량 진동 계측
차량에 계측 장비를 배치해 운전 조건에 따른 신호를 수집합니다.

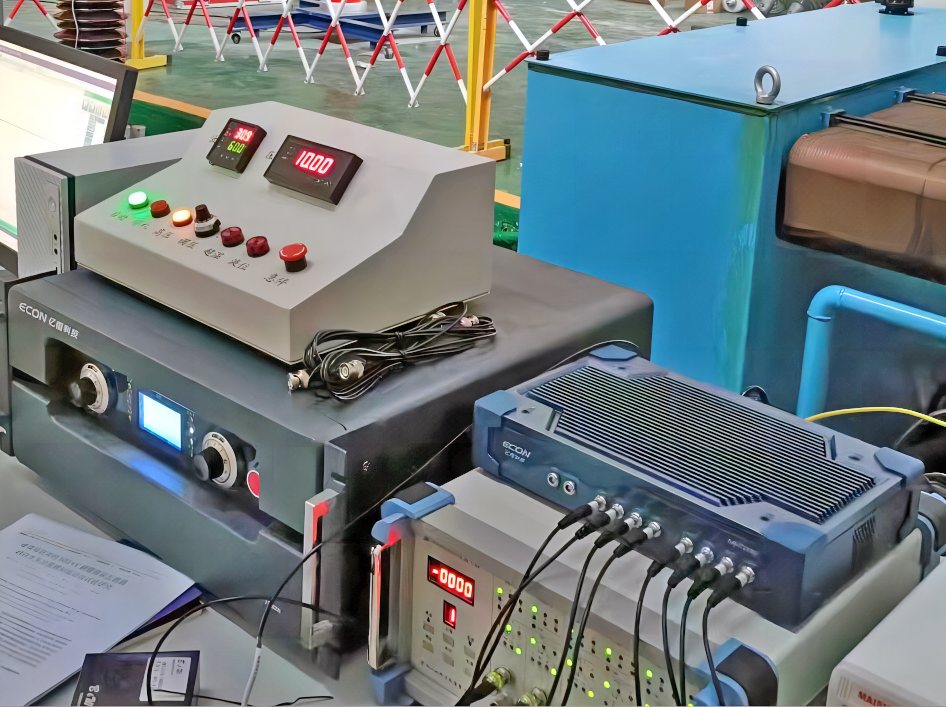

설비 시험 신호 수집
시험 설비의 여러 센서 출력을 다채널 계측 장비에 연결합니다.
제품 특징
01
다채널 데이터 수집
02
EconTest 분석
03
휴대형·확장형 구성
제품 구성과 선택 기준
다채널 계측
진동·소음·충격 신호의 동시 취득
EconTest 분석
FFT·모달·차수 분석 등 목적별 구성
휴대형·확장형
측정 장소와 채널 수에 맞춘 구성
선정 전에 확인할 조건
- 입력 조건
- 센서 종류·출력·동시 측정 채널 수
- 취득 조건
- 필요 대역·샘플링·동기화 조건
- 분석 목적
- FFT·모달·회전체 분석 등 필요한 기능
대표 사양

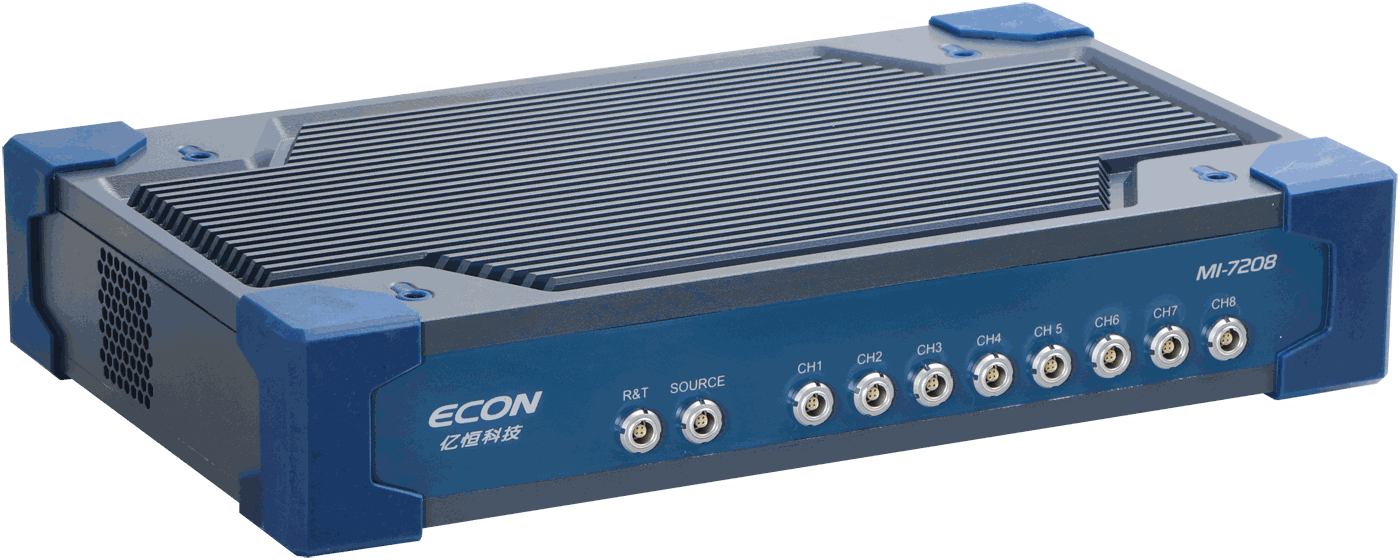

휴대형 다채널 데이터 취득·분석기 · MI-7208ECON MI-7208
| 항목 | 사양 |
|---|---|
| 입력 채널 | 8채널 / 최대 4대 연동 시 32채널 |
| 출력 채널 | 1채널 |
| 샘플링 | 채널당 최대 204.8 kHz · 동시 샘플링 |
| 입력 범위 | ±10 V Peak |
| 분해능 / 동적 범위 | 24 bit / 130 dB |
| 입력 결합 | AC·DC 결합 · 차동·싱글엔드 · IEPE 센서 전원 · TEDS(옵션) |
| 통신 | Gigabit Ethernet |
| 소비전력 | 15 W |
| 크기 / 무게 | 274 × 168 × 51 mm / 1.85 kg |
독립 기록용 SSD와 외장 전원 등은 옵션입니다. 필요한 센서 입력과 분석 소프트웨어 구성을 제안합니다.
측정·분석 소프트웨어 · EconTest
EconTest 분석 소프트웨어
| 항목 | 내용 |
|---|---|
| 지원 하드웨어 | MI-7208 · MI-8206 · MI-81 시리즈 |
| 운영체제 · PC | Windows 7/8/10/11 · Core i5 이상 · 메모리 8 GB 이상 · Gigabit 네트워크 |
| 측정 모듈 | Signal Feature Acquisition · Impact Testing |
| 채널 설정 | 센서 종류·감도·레인지·결합 방식 · Auto ranging · Bias to zero |
| 트리거 · 측정 모드 | 트리거 조건 4종 · Pre-trigger / Tracked · Manual · Stationary · Steady State |
| 분석 설정 | 윈도 함수 9종(Hanning·Flat-top 등) · FRF 추정 H1·H2·Hv |
| 시간 데이터 기록 | Throughput 기록 (원본 시간 신호 저장) |
| 모달 분석 | EMA · OMA · ODS / PolyLSCE · PolyLSCF · Op. PolySSI |
| 형상 모델 | 표 입력·Excel 붙여넣기 · UNV·STL 가져오기 |
EconTest 2.1 사용자 매뉴얼 기준입니다. 사용할 수 있는 시험 모듈은 주문 구성에 따라 다릅니다.
적용 흐름
구성·적용 흐름
센서 신호를 다채널 동기 수집하고 EconTest로 분석하는 흐름입니다. 센서 출력 형식(IEPE·전압·전하)과 동시 측정 채널 수를 먼저 확인합니다.
- 01
진동·소음·충격 신호
- 02
채널 수·센서 입력 선택
- 03
다채널 계측·분석 시스템 구성
