[기술자료] 진동 측정이란 무엇인가?

작성일 2025.01.16

※ 진동 측정이란 무엇인가?

'진동 측정'은 오늘날 빠르게 발전하는 산업 사물 인터넷 (IIoT)에서 유지 관리 및 신뢰성 분야의 핵심 도구입니다.

설비에 맞는 도구를 고르려면 진동 센서나 측정 장치가 하드웨어와 자산 관리 소프트웨어를 포함한 현재·향후 시스템과 연동되는지 확인해야 합니다. 산업 사물 인터넷(IIoT)은 사람, 시스템 및 기계 간의 인터페이스를 강화합니다.

예를 들어 원격 모니터링 도구를 쓰면 전문가가 장치 고장을 예측하고 기계 상태 데이터를 어디서나 바로 받아 볼 수 있습니다.
앞으로는 기계학습(ML)과 인공지능(AI)을 결합한 진동 분석이 수리 시점까지 제안할 것으로 보입니다.







※ 진동 측정 도구 선택

안정화된 시스템을 갖추기 위해선 올바른 진동 측정 도구가 준비되어야 합니다.
진동 측정 도구는 기계 진동 문제를 찾아 해결하는 데 쓰입니다.
진동을 측정하는 방법을 결정하기 전에 조직이 안정성을 확보하는 과정에서 어떤 위치에 있는지 확인해야 합니다.

- 현재 유지 관리 관행 및 운영 상태에 만족하는지.
- 예측 유지 보수(PdM) 전략 또는 진동 모니터링 프로그램을 구현하기 위한 연결 및 인프라가 있는지.

인력과 기술 노하우, 조직 지원이 부족해 도입이 멈추거나 맞지 않는 측정 도구를 고르는 경우가 많습니다.

---

※ 6가지 진동 측정 도구:

이 진동 측정 도구들은 예측 유지 보수(PdM) 또는 원격 상태 모니터링 프로그램을 시작하는 데 도움이 됩니다.

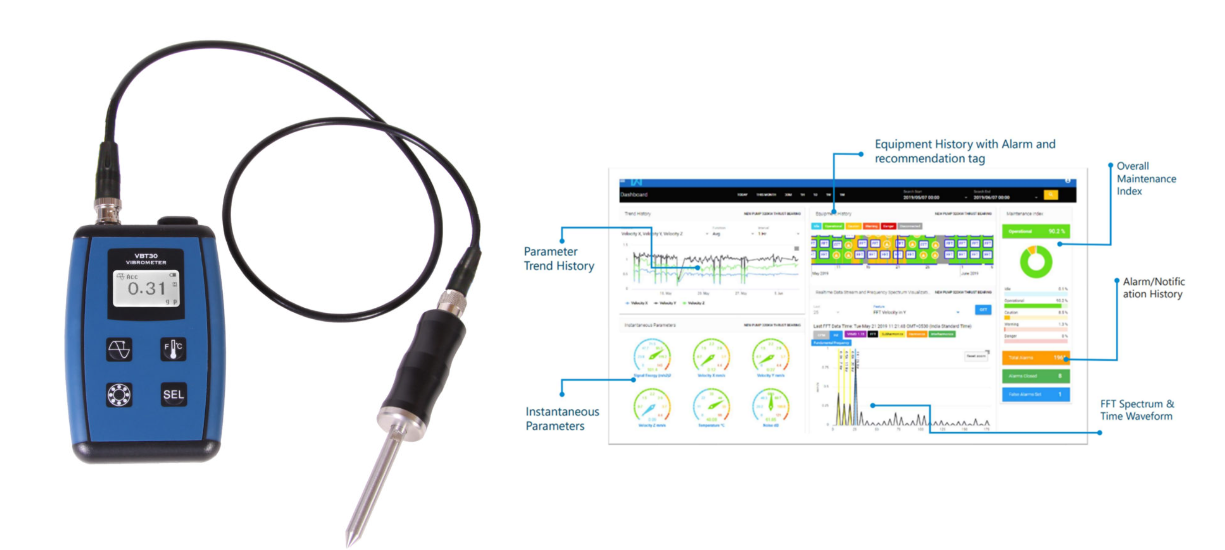

▶ 휴대용 진동계
반복 측정이 가능한 전체 진동값을 읽는 스크리닝 장비가 필요할 때 적합합니다.
베어링 상태와 전체 진동의 심각도를 간단한 문구로 표시합니다.

▶ 휴대용 진동 테스터
경로 기반 데이터를 수집하기에 충분한 리소스를 보유한 조직에 가장 적합한 장비이다.
이 휴대용 진동 장비는 전문가가 중요한 기계를 안전하고 쉽게 점검할 수 있게 합니다.
또한 휴대용 진동 테스터와 진동 분석기 모두 진동 데이터를 캡처하고 기계 결함을 진단할 수 있지만 기능은 서로 다르다.

▶ 휴대용 진동 분석기
사용자에게 모터, 팬 및 송풍기를 포함한 기계 상태에 대한 즉각적인 진동 측정 정보를 제공한다.
거의 모든 유형의 진동 측정 데이터를 수집하며 기계 불균형을 수정하고 여러 유형의 센서에 연결하는 데 도움이 될 수 있으나
자세한 데이터를 분석하기 위해 전문가가 필요하다.
진동테스터와 휴대용 진동 분석기 모두 가장 일반적인 네 가지 결함 식별이 가능하며 고장 위치와 심각도를 알려줄 수도 있다.

▶ 무선 스크리닝 진동 센서
중요도가 중간인 기계가 많을 때 적합합니다. 스크리닝 진동 센서는 무엇이 문제인지 알려주기보다는
단순히 진동을 측정하고 기계가 정상적으로 작동하는지 여부를 알려줍니다. 센서가 문제를 감지하면 전문가는 기계의 이력에 따라 추가 조사 여부를 결정할 수 있다.

*실시간 진동 데이터를 지속적으로 수집하고 진동 측정이 특정 임계 값을 초과하면 알람 알림을 보낸다.
휴대용 진동 측정 장비로 쉽게 확인할 수 없는 접근하기 어려운 영역에 있는 기계의 진동 모니터링에 매우 유용.


▶ 무선 진동 분석 센서
중요한 기계가 많은 경우에 가장 적합하다.
이 무선 진동 센서는 기계 결함(불균형, 정렬 불량, 베어링 손상, 헐거움)을 신속하게 알려주고 문제의 심각성을 보여주기 때문에 설비팀이 고장을 예방할 수 있다.

*기계 상태를 추적하고 진동을 자세히 분석할 수 있는 압전(피에조) 센서를 사용합니다.
이 데이터로 전문가는 생산에 중요한 기계의 문제를 바로 파악하고 설비팀은 고장 전에 조치를 결정할 수 있습니다.


▶ 유선 진동 모니터링 시스템
생산에 중요한 기계의 상태 모니터링에 가장 적합하다.
예를 들어 터빈 발전기, 제지 기계, 고속 스핀들 및 다중 구동 기계를 모니터링할 수 있다.
이러한 고급 진동 측정 장비는 복잡한 기계의 진동을 자세히 분석할 수 있다.

*대량의 고해상도 진동 측정 데이터를 캡처한다.
광범위한 기계 결함, 공진, 프로세스 및 구조에 대한 진동 분석이 가능하며 예측 유지 보수가 가능하다.
