BROADSENS 무선 센서 활용 - 로봇 설비 진동 특성 데이터
작성일
BROADSENS 무선 센서 활용 - 로봇 설비 진동 특성 데이터
❖ 측정 개요 : 무선 센서를 활용한 로봇 설비의 진동 특성 데이터 확인
❖ 측정 장비 : SVT-200A(무선진동센서), 샘플링 속도 200 Hz, ±8g
GU300(Edge Computing Gateway), 데이터 통신 및 추출
❖ 측정 위치 : 5 Point
- 로봇은 같은 동작을 반복하며 계측 데이터에서도 같은 패턴이 반복됩니다.
- 1·2·3차 측정 데이터의 패턴을 확대한 그림입니다. 이 데이터에 진단 알고리즘을 적용해 이상을 판단할 수 있습니다.
- X축 데이터 한 구간을 예로 들어 특징값(feature)을 추출한 결과입니다.

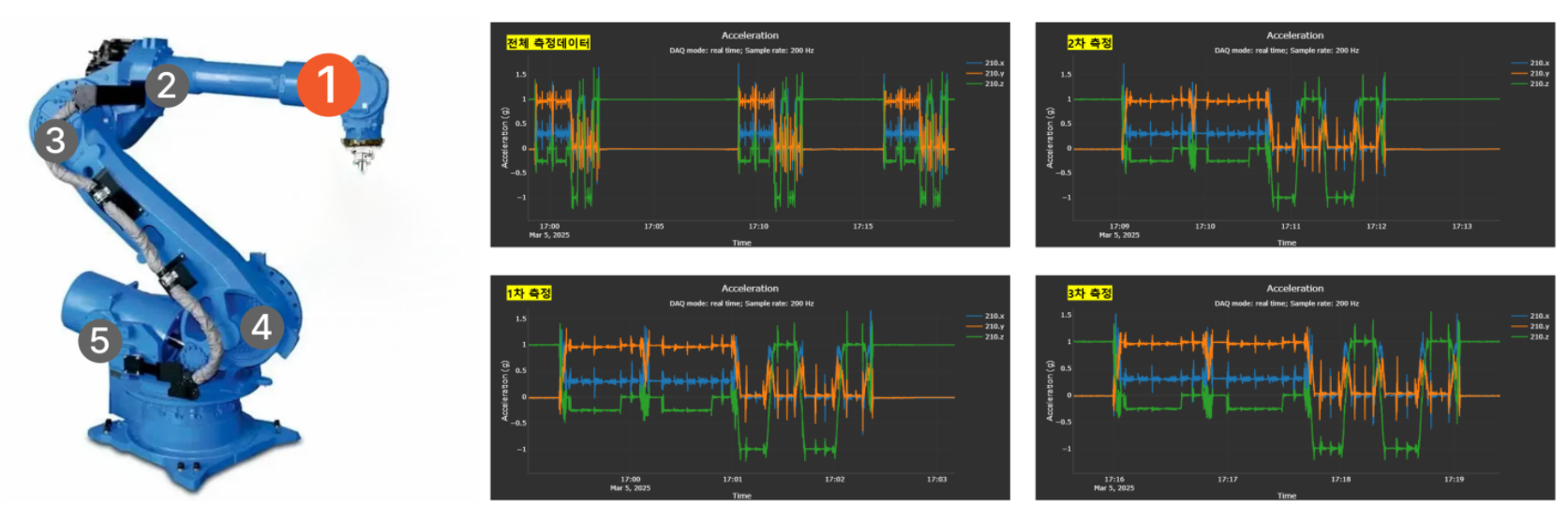

측정 결과 (1번 POINT)
측정 결과 (2번 POINT)

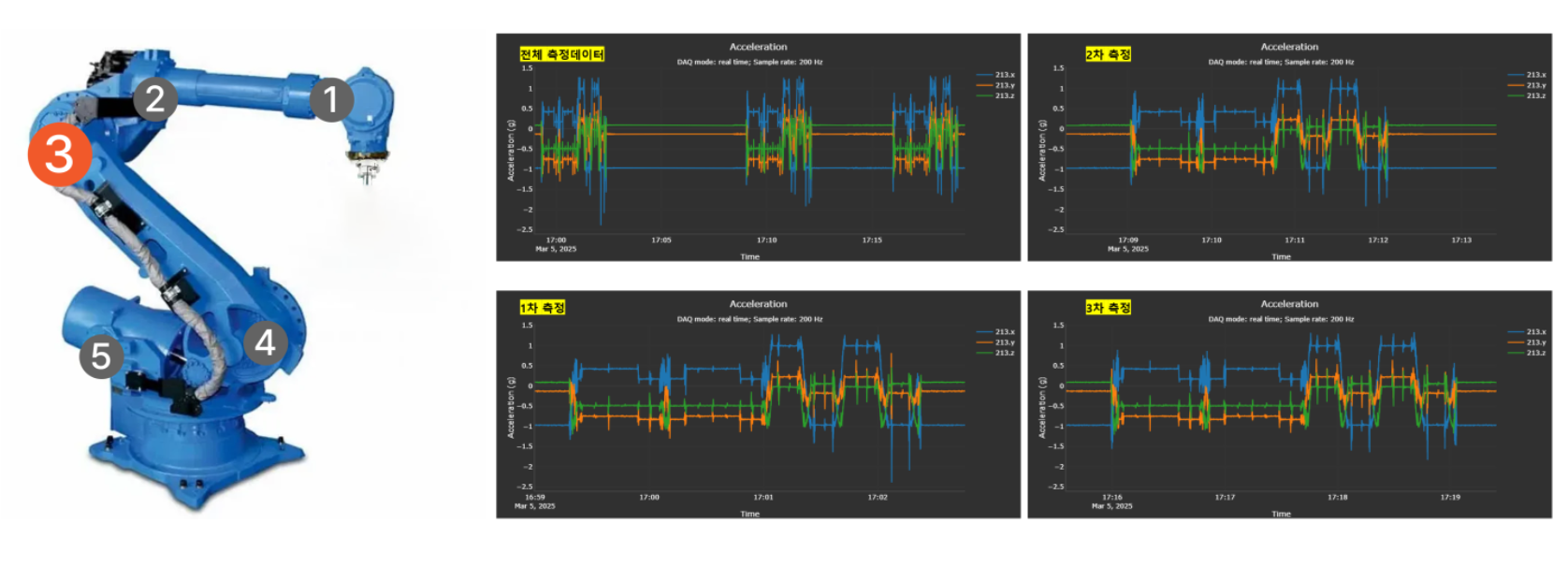

측정 결과 (3번 POINT)

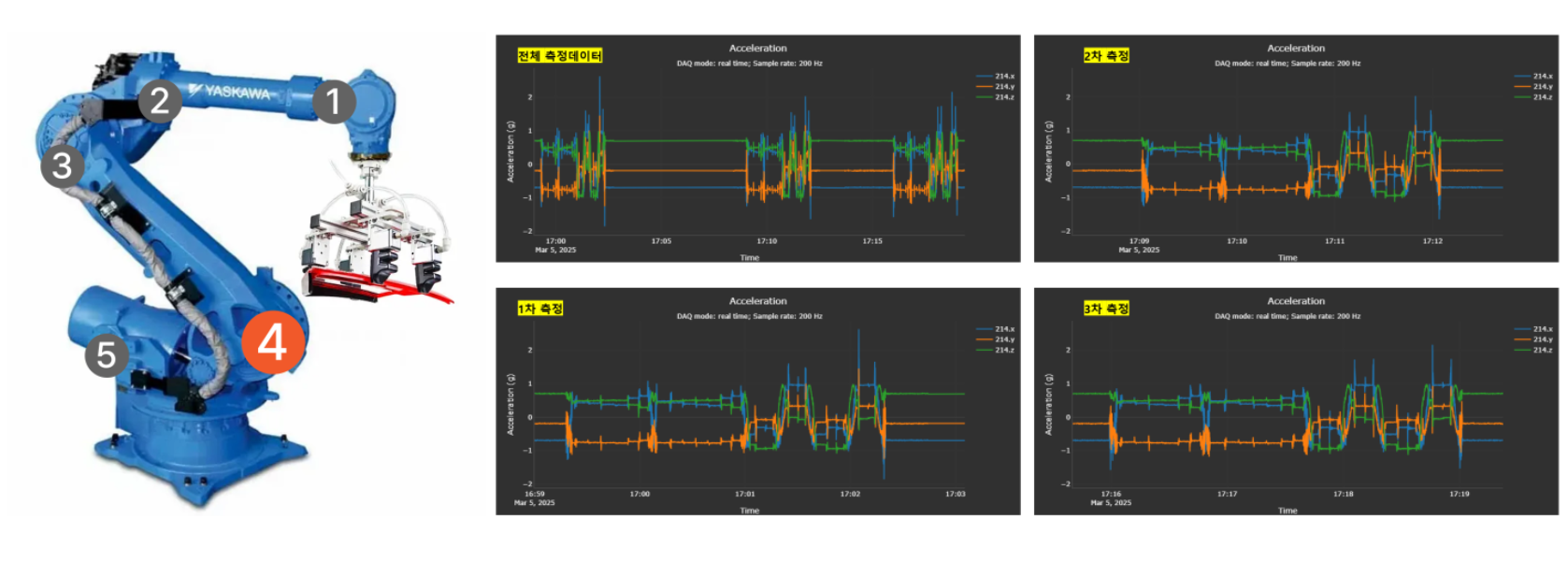

측정 결과 (4번 POINT)
측정 결과 (5번 POINT)
관련 제품·서비스 BROADSENS 무선 진동센서
