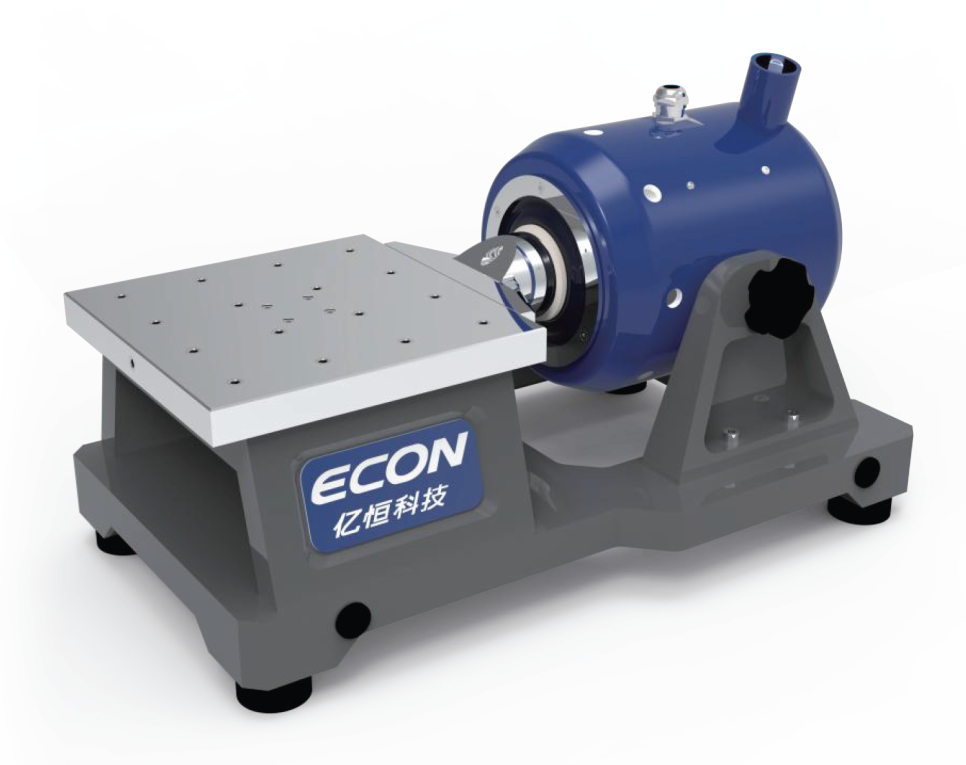

VE series Mini Shaker (VE 시리즈 소형 진동시험기)

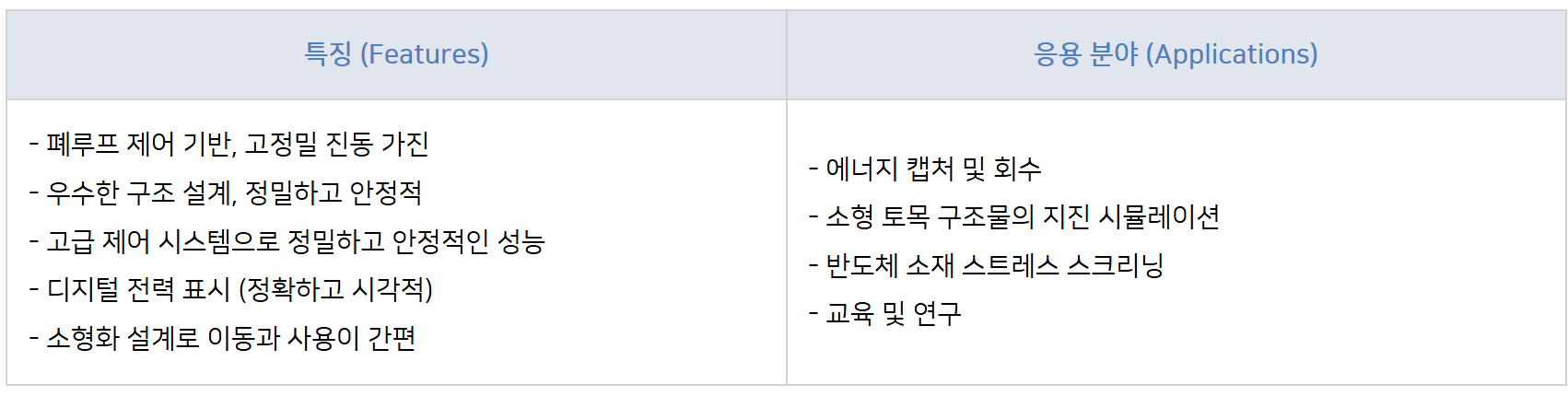

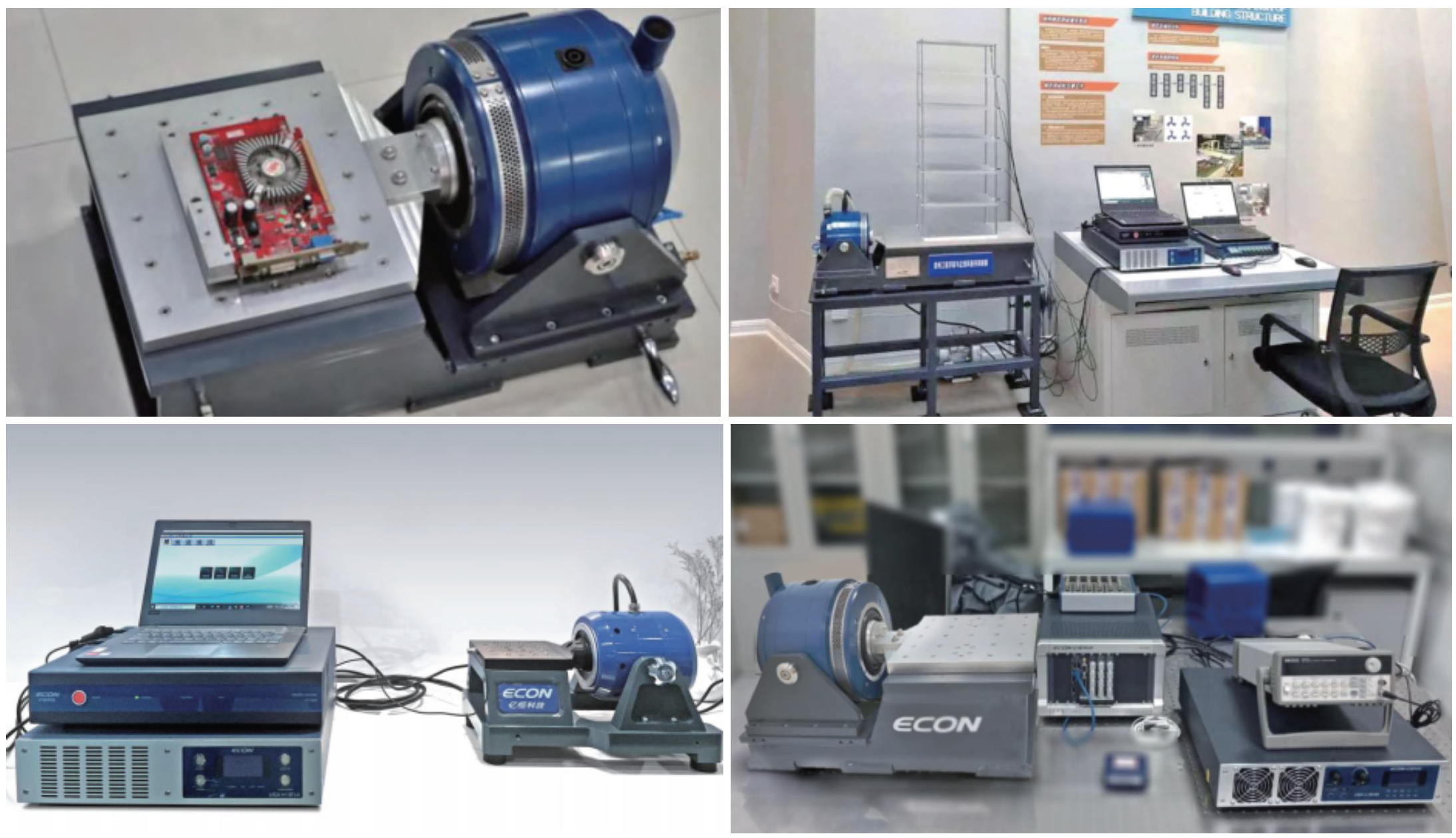

VE 시리즈 Mini Shaker는 ECON이 축적해온 진동 제어 기술을 바탕으로 개발된 소형 진동시험 장비입니다. 주파수 범위는 2Hz ~ 10,000Hz, 가진력은 20N ~ 1,000N이며 소형 부품 스트레스 스크리닝, 전자 부품 진동시험, 센서 검출, 소형 토목 구조물의 진동 시뮬레이션, 에너지 캡처/회수, 모달 가진 시험, 교육 및 과학 연구 등에 널리 사용됩니다.

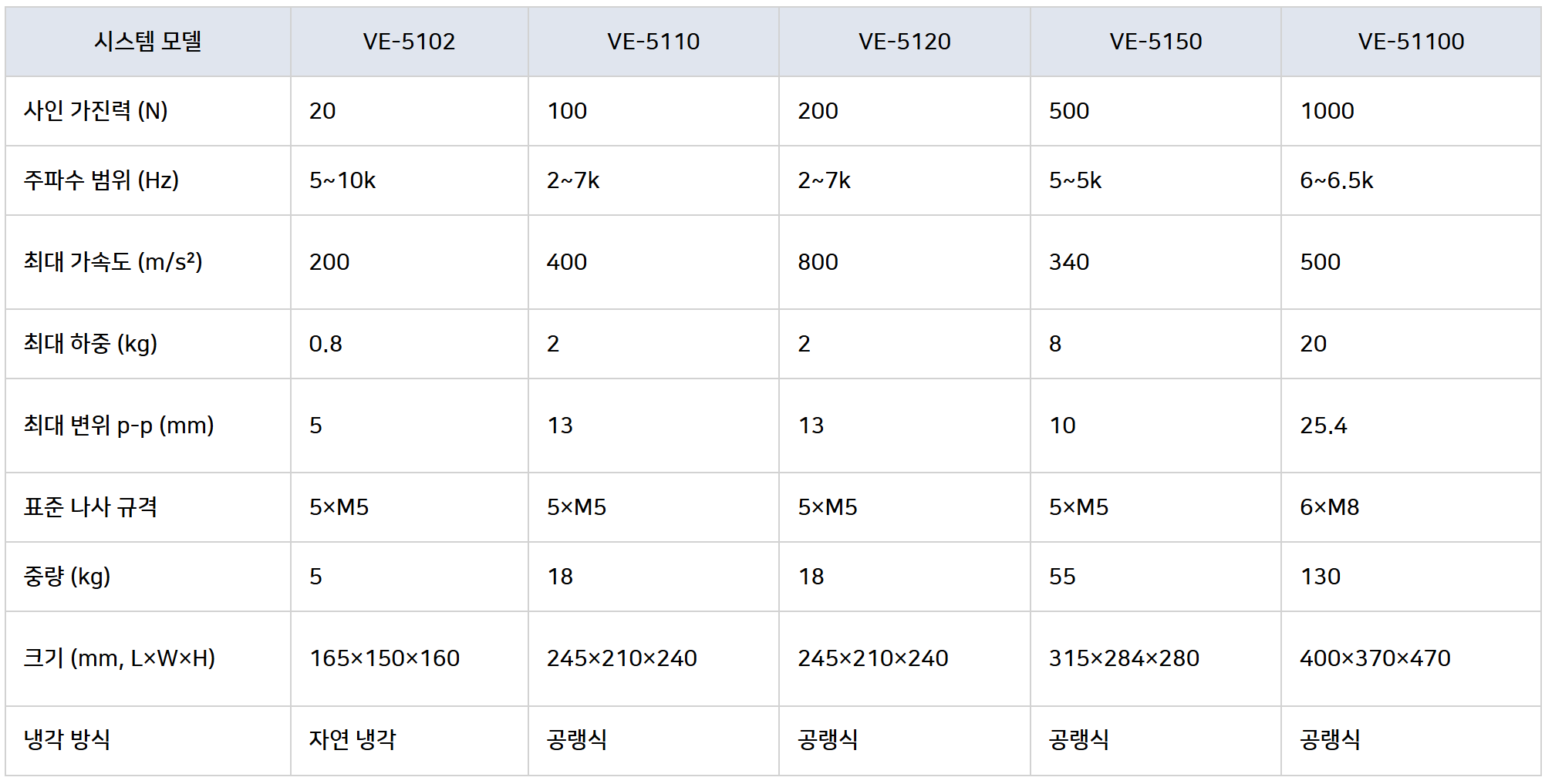

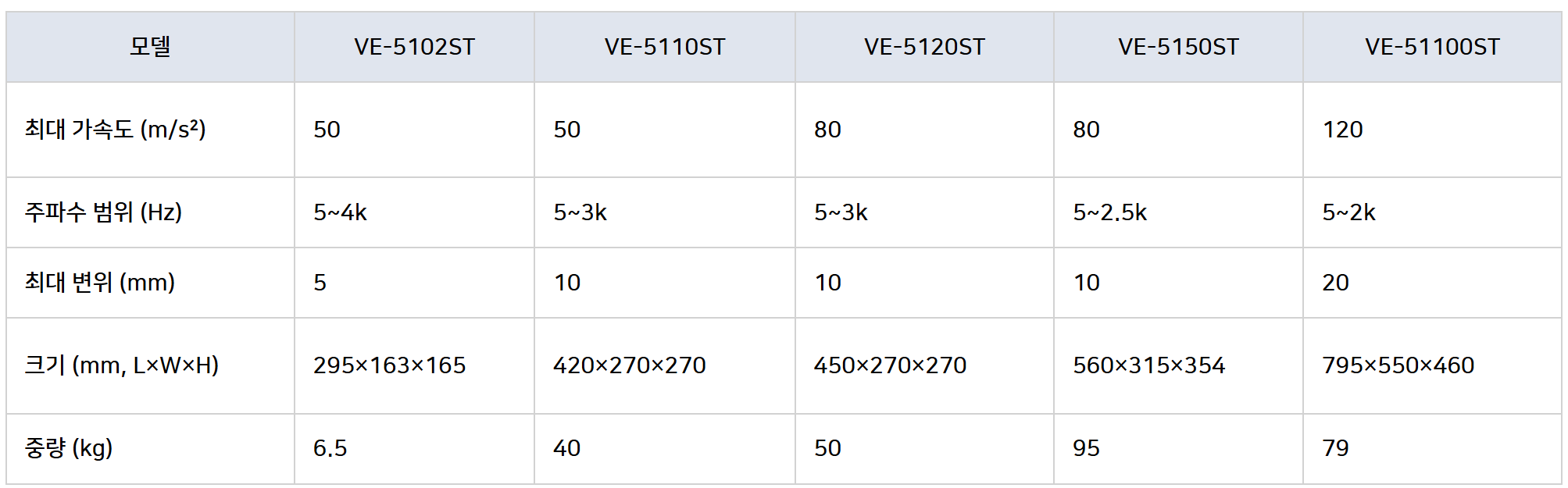

상세사양 (Specification)
VE-ST 시리즈 (고정식 소형 셰이커)

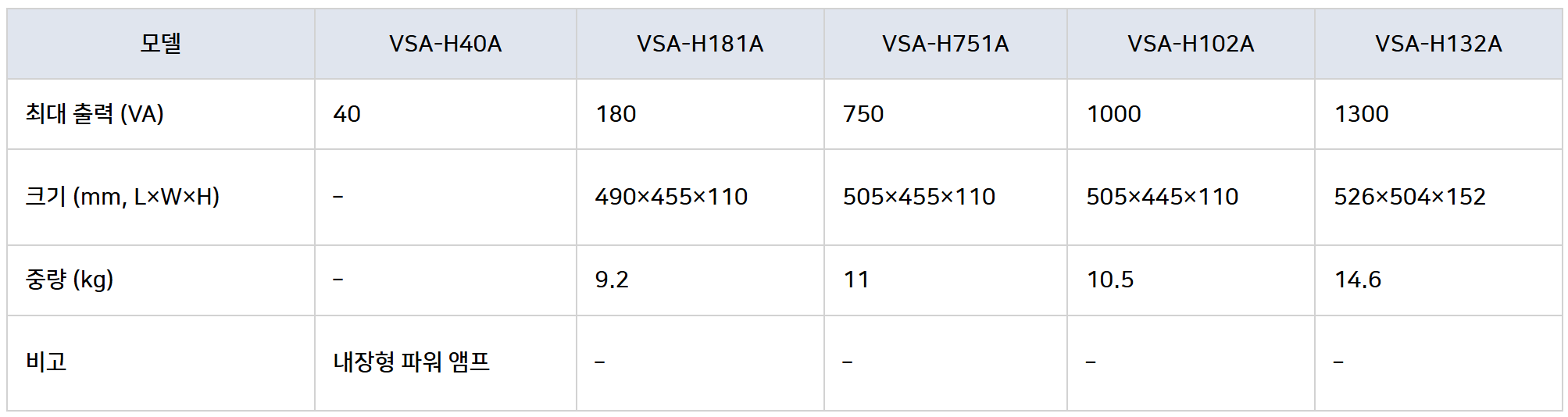

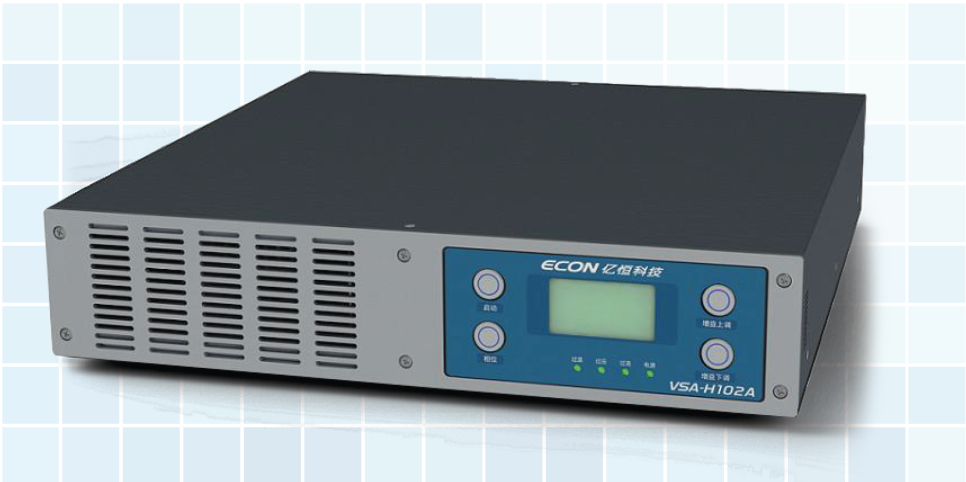

VSA 시리즈 파워 앰프
VSA 시리즈 Power Amplifier
VSA 시리즈 파워 앰프는 최대 출력 1,000VA, 에너지 효율 95%, 주파수 범위 0.1Hz ~ 10,000Hz를 지원합니다. 디지털 LCD 디스플레이와 버튼식 게인 조절 기능을 통해 출력 전압/전류를 정밀하게 제어할 수 있으며 다양한 안전 보호 장치와 상태 표시 기능을 포함하여 장비와 시험편의 안전성을 보장합니다.
성능 (Performance)
- 저주파 0.1Hz까지 지원
- 넓은 주파수 응답
- 높은 SNR, 낮은 고조파 왜곡
- 수동 조정 및 다중 안전 보장
Software Function (소프트웨어 기능)

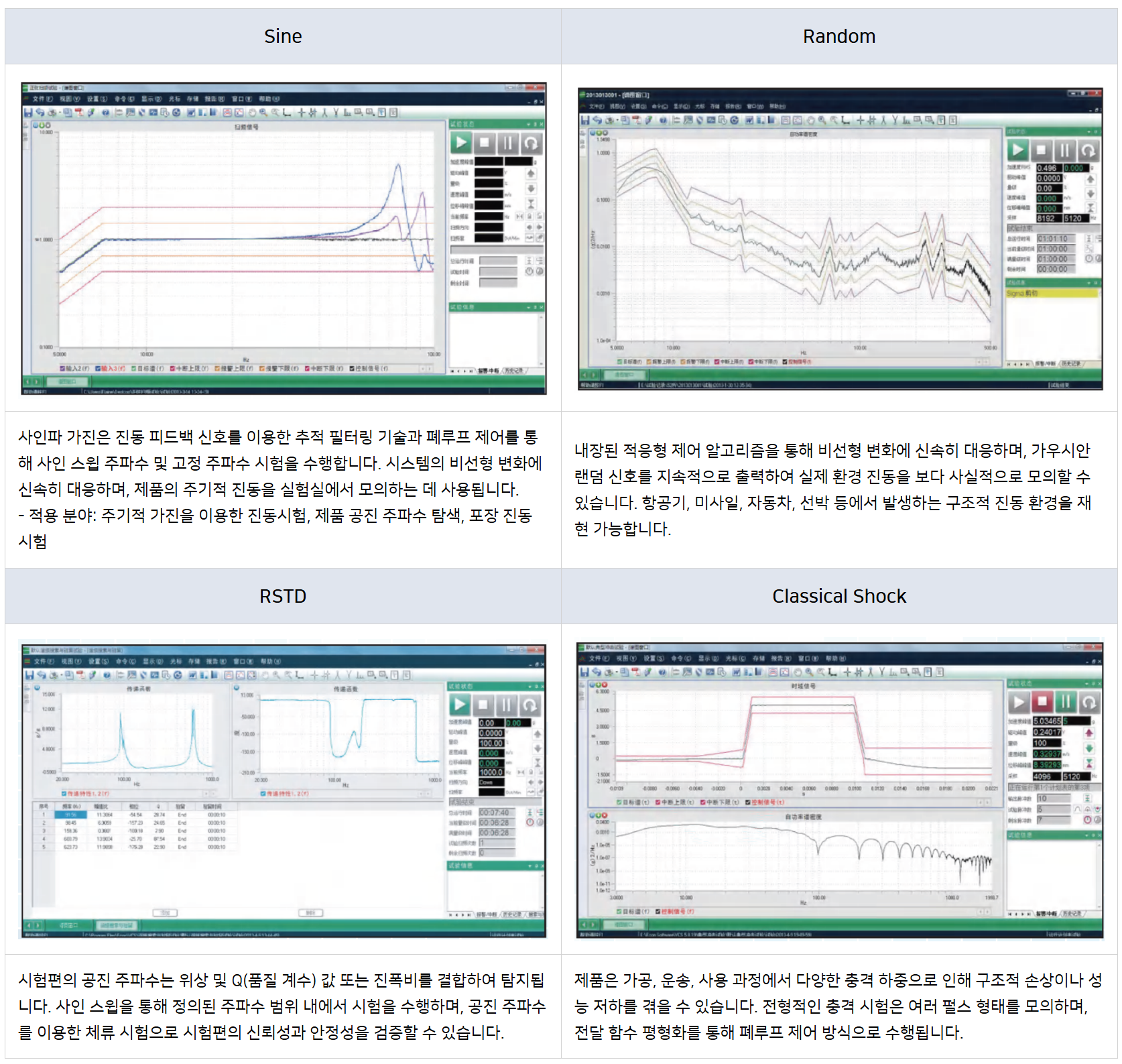

Classical Test (클래식 시험)
시험 유형: Sine / Random / Shock / RSTD

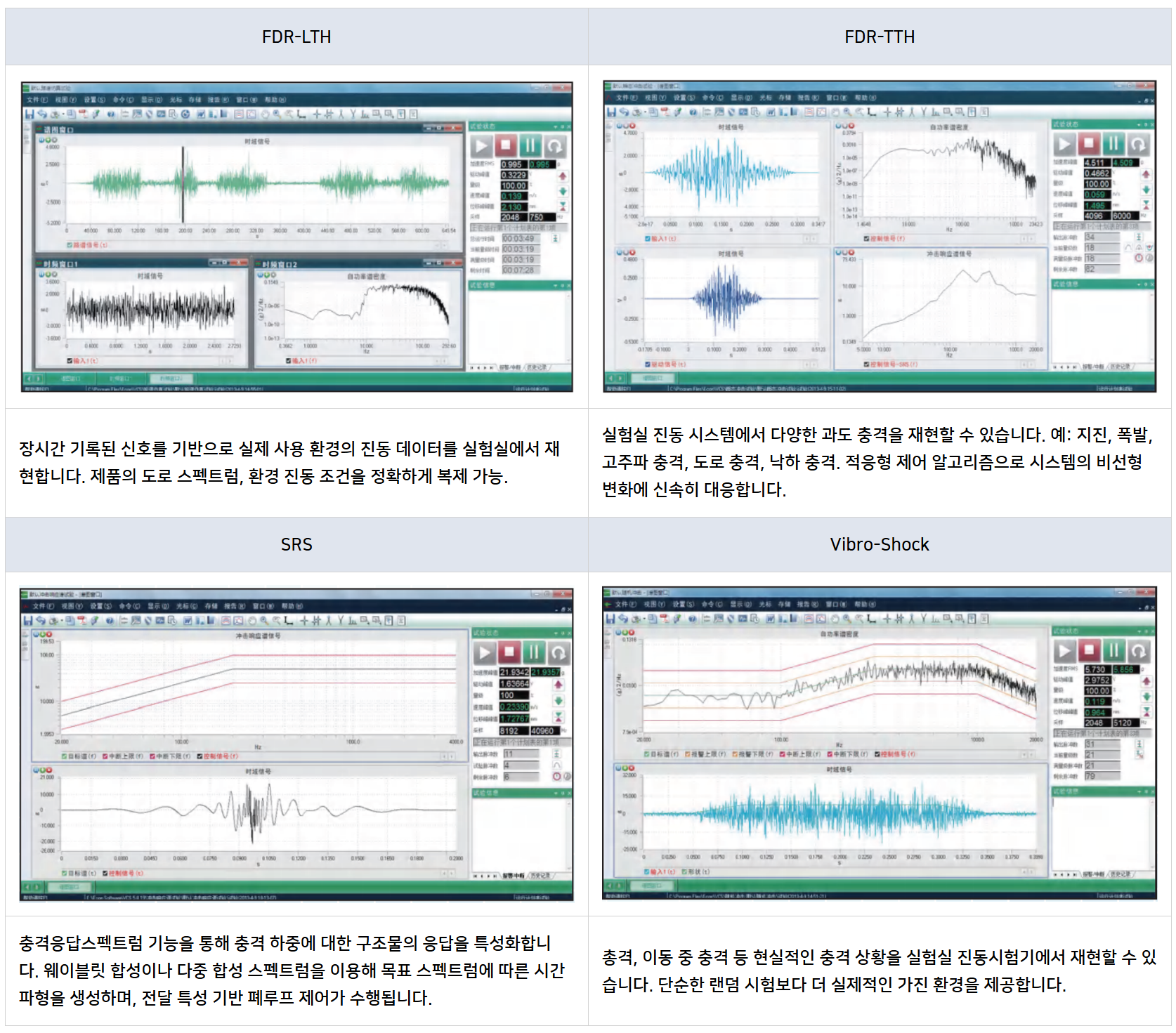

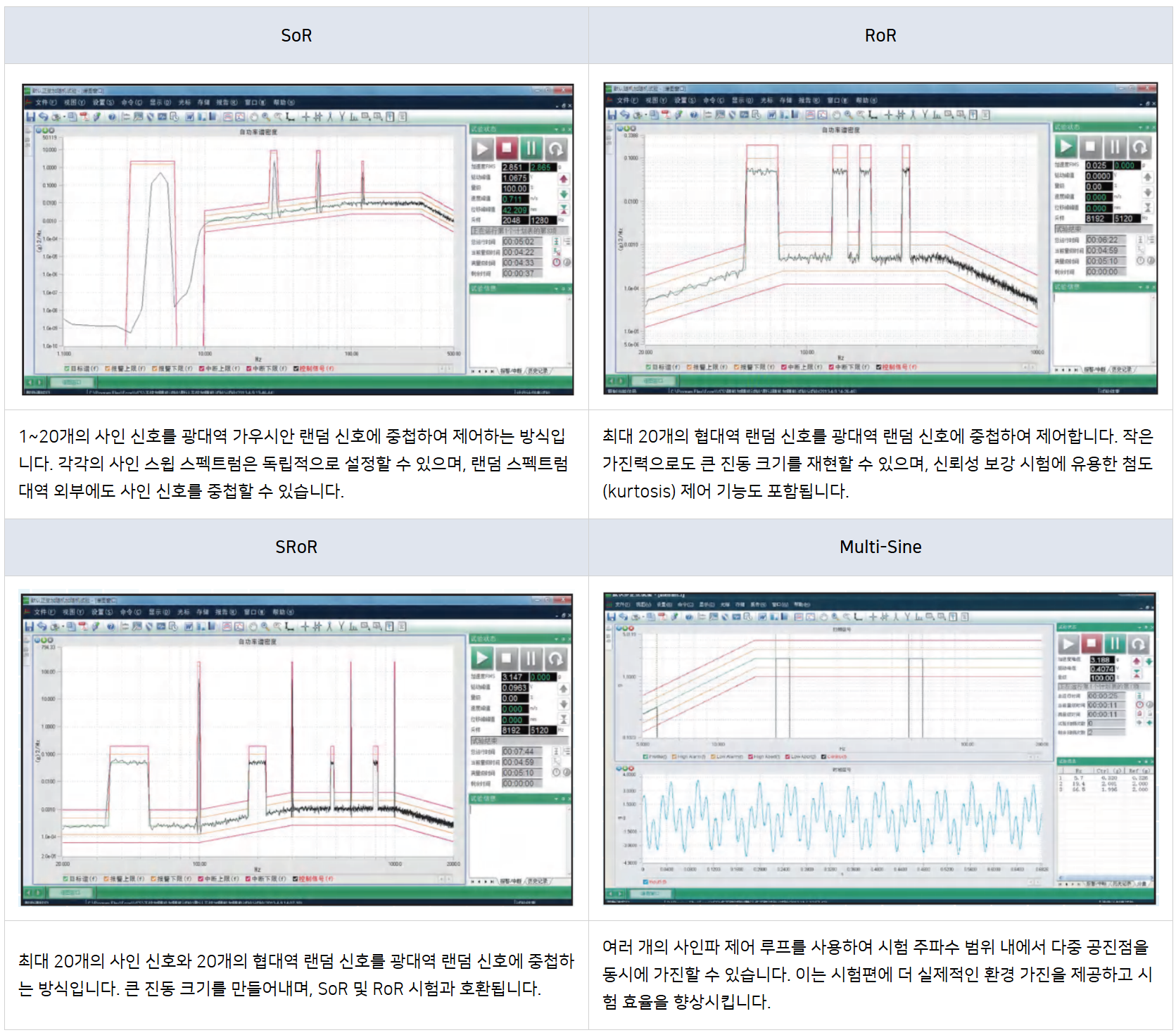

Mixed Test (혼합 시험)
시험 유형: SoR / RoR / SRoR / Multi-Sine
Time Waveform Replication (시간 파형 복제)
실제 사용 및 운송 과정에서 발생한 진동 환경 데이터를 기반으로 장시간 기록된 신호를 목표 스펙트럼으로 수집합니다.
제품의 실제 진동 가진 환경을 실험실에서 시뮬레이션 제어를 통해 재현할 수 있습니다.

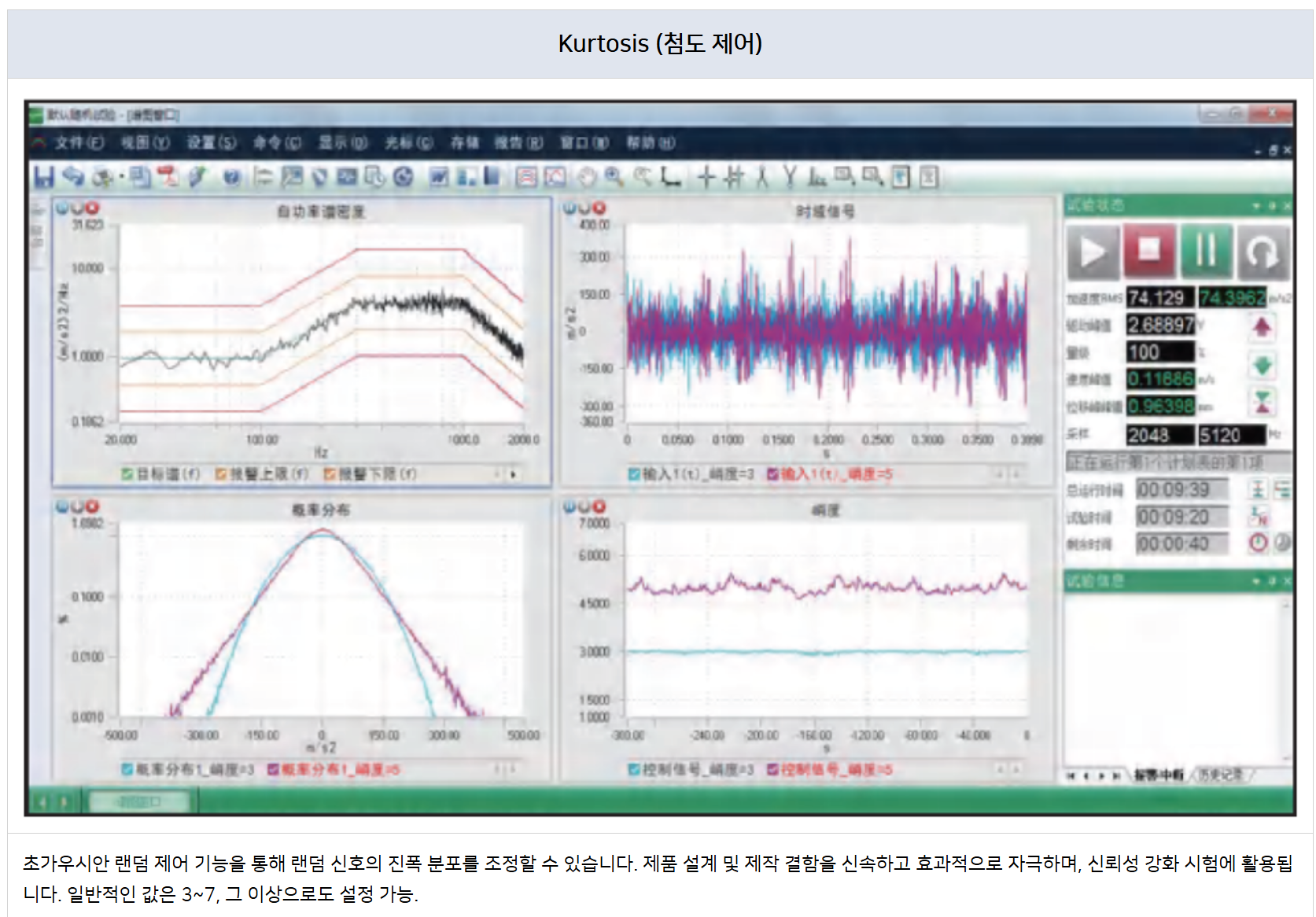

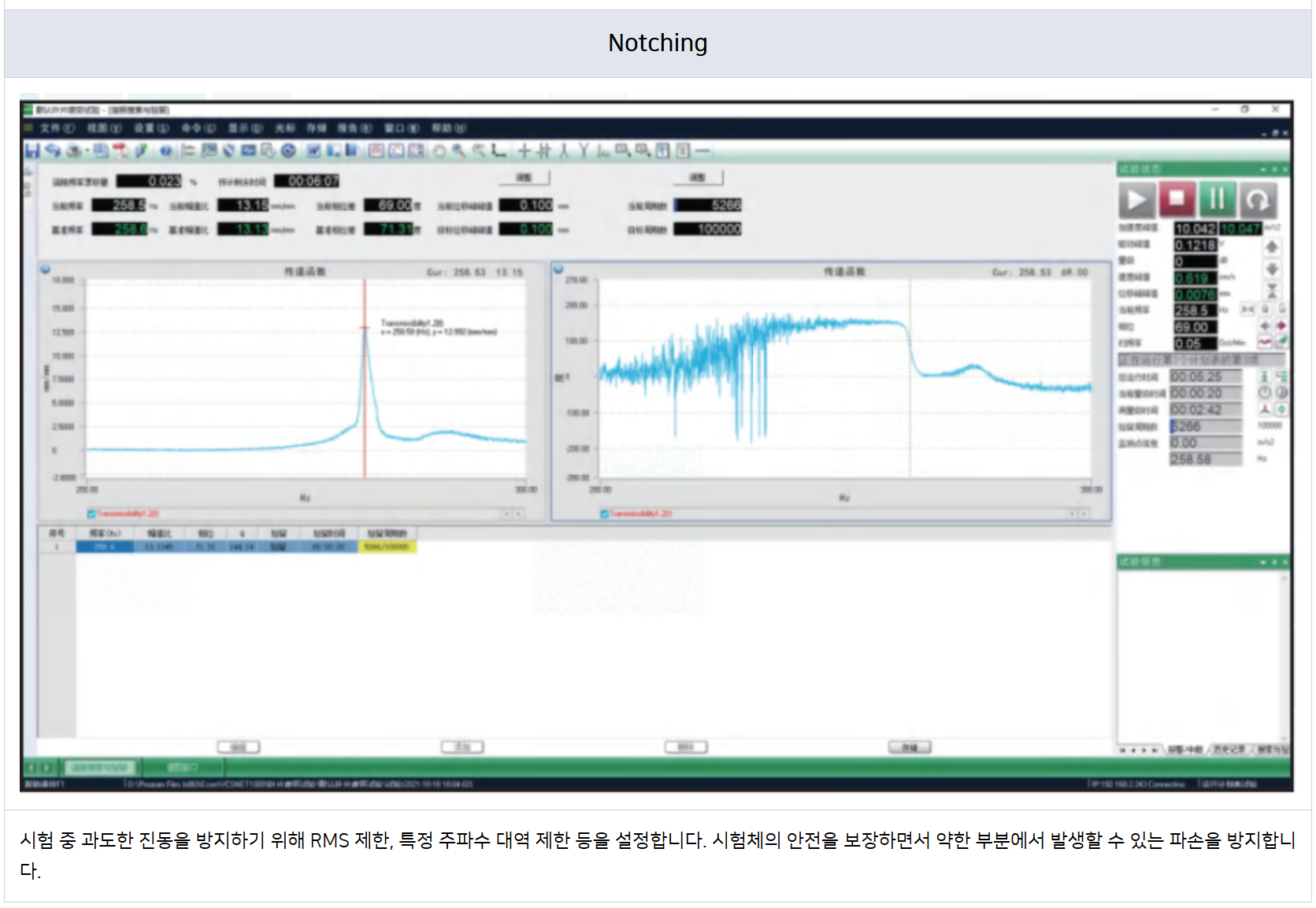

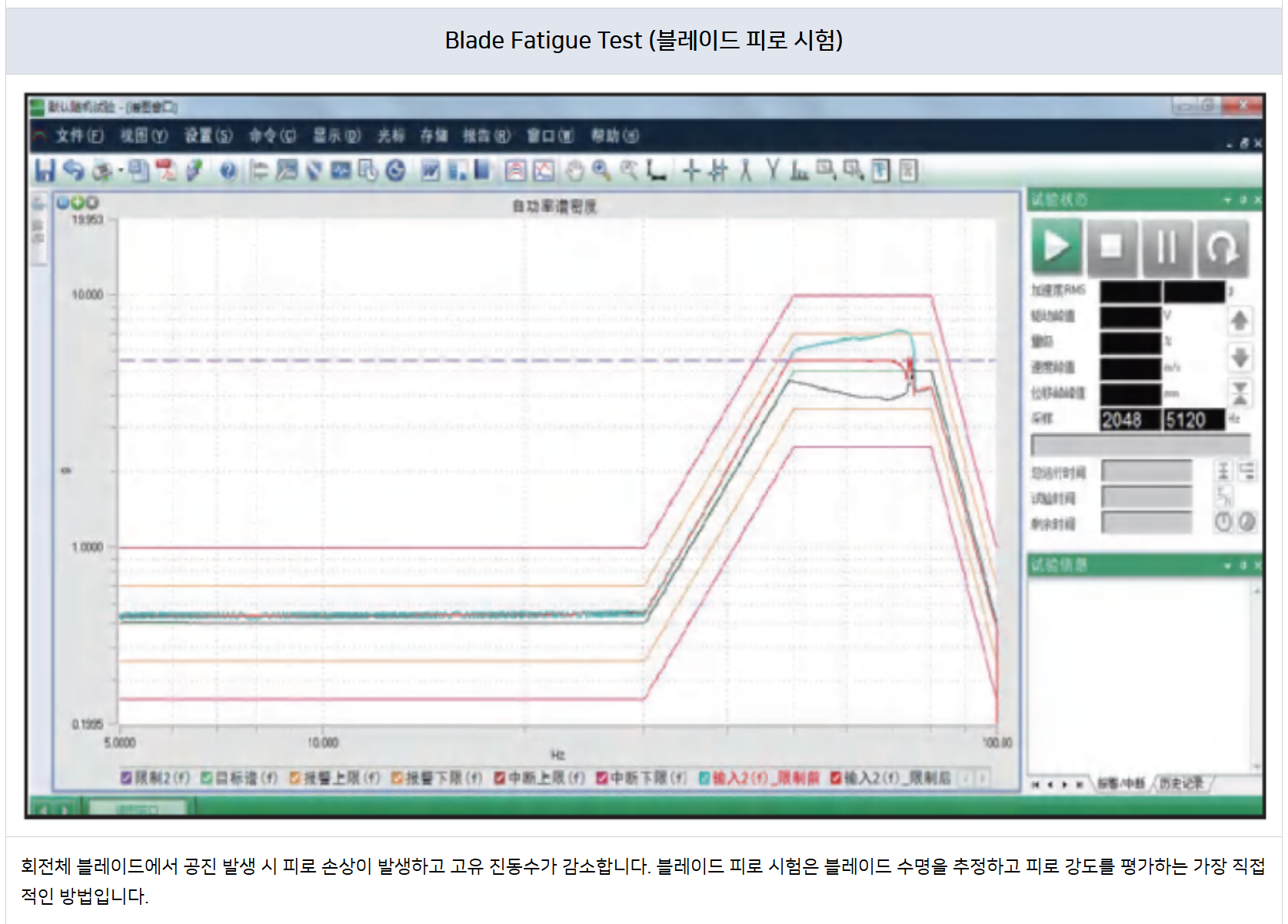

기타 시험 기능
Safety (안전 기능)
20개 이상의 안전 체크와 인터락 기능을 포함하여 시험자, 시험편, 진동 시스템을 보호합니다. 개방 회로 탐지, 사전 테스트, RMS 차단, 과도 주파수 제한, 드라이브 제한, 비상정지 버튼 등 다수의 보호 장치 포함.
Fatigue Damage Spectrum (피로 손상 스펙트럼)
Miner’s Rule 기반 선형 누적 피로 손상 이론과 스펙트럼 분석 기법을 이용하여 제품의 수명을 단시간에 계산하고 피로 정도를 평가합니다.
Force Limited (힘 제한 시험)
가속도와 힘의 이중 제어를 통해 과도 시험이나 시험편 손상을 방지하는 힘 제한 진동 시험 기술.
Damped Sine (감쇠 사인)
항공기 착륙 시 장치의 기능 및 구조적 완전성을 평가하기 위한 시험에 사용됩니다. 착륙 충격을 모의하여 항공기 장비의 고장률을 낮추는 데 기여합니다.
