[BROADSENS] UT200S 초음파 두께 측정기

작성일 2025.06.23

산업현장의 설비와 구조물은 시간이 지남에 따라 부식이나 마모가 진행되기 마련입니다. 특히 정밀한 두께 측정은 유지보수와 안전 진단의 핵심입니다.
BROADSENS UT200S 초음파 두께 측정기는 이런 두께 측정에 쓰입니다.


※ UT200S 초음파 두께 측정기란?
UT200S는 4채널 초음파 두께 측정기로, 해상도는 0.001mm입니다.
로봇과 통합하여 자동화된 부식 진단이 가능하며 고정 설치 시 실시간 온라인 모니터링에도 활용할 수 있습니다.
이더넷으로 여러 대를 PC 한 대에서 제어할 수 있습니다.

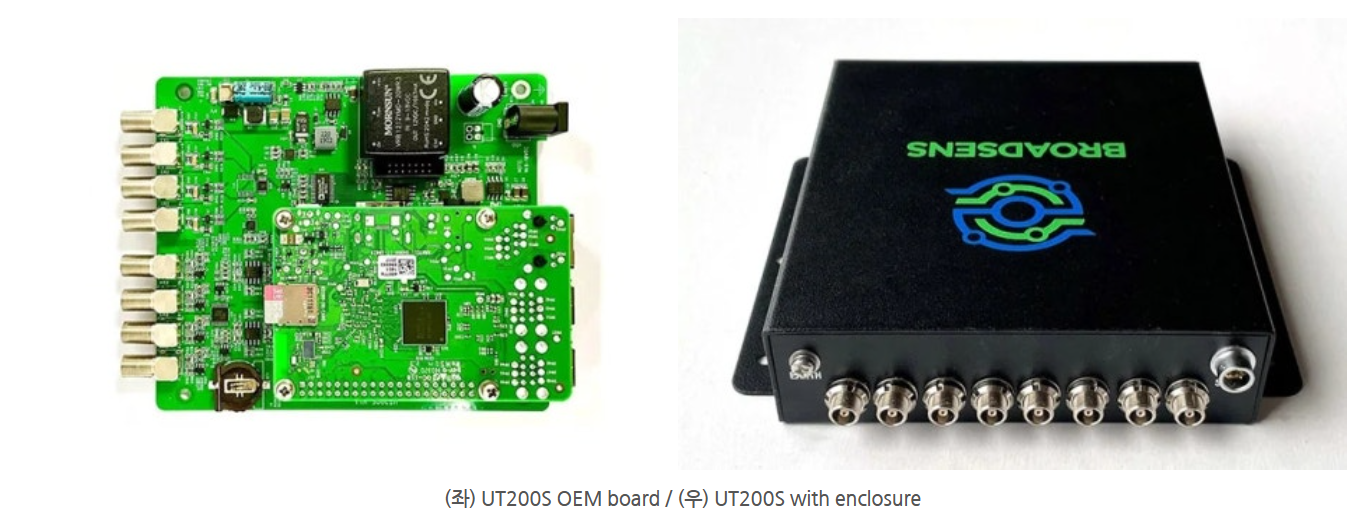

BROADSENS  UT200S 초음파 두께 측정기


제품 개요

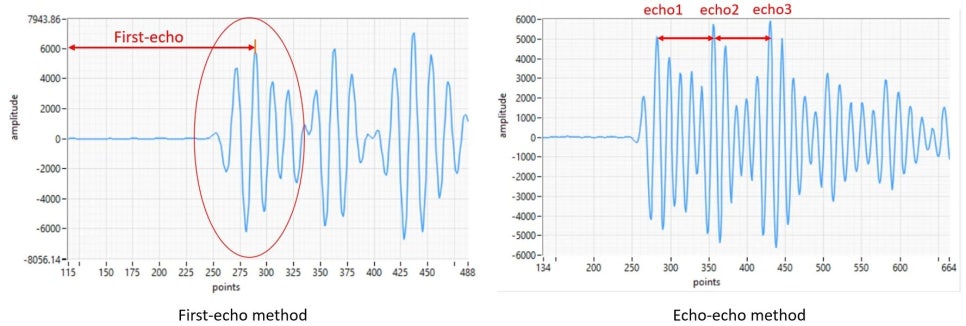

UT200S는 4채널 동시 계측, 14‑bit ADC(최대 80 MS/s) 그리고 0.001 mm 해상도를 갖춘 초음파 두께 측정기입니다. 로봇 시스템이나 고정식 모니터링 라인에 쉽게 통합되며 이더넷 기반 제어로 여러 대를 한 번에 운용할 수 있습니다. 기본 측정 범위는 2 mm에서 100 mm까지이며 세 가지 측정 모드(First‑Echo, Echo‑Echo, Echo‑II)를 지원해 코팅 유무·설치 환경·수중 조건 등 다양한 현장 요구에 대응합니다.






주요 특장점
4채널 송수신 구성으로 동시 측정 가능
에코-에코 방식을 활용한 도장층 무시 측정 가능
최대 0.001mm 해상도의 고정밀 측정
14비트 ADC, 최대 80MS/s 샘플링 속도
실시간 파형 분석 및 데이터 저장 지원
Windows 기반 BroadMTM 소프트웨어로 손쉬운 제어


4개의 송·수신 채널과 전용 VGC(0–23 dB)로 얇은 판재부터 두꺼운 구조물까지 폭넓게 커버
Echo‑Echo 모드 사용 시 도장층 영향 없이 0.001 mm 해상도로 측정
BroadMTM 소프트웨어를 통해 실시간 파형 분석, 자동 VGC 설정, 단발·연속 측정 지원
9–18 V DC 입력 또는 110/220 V AC 어댑터 지원

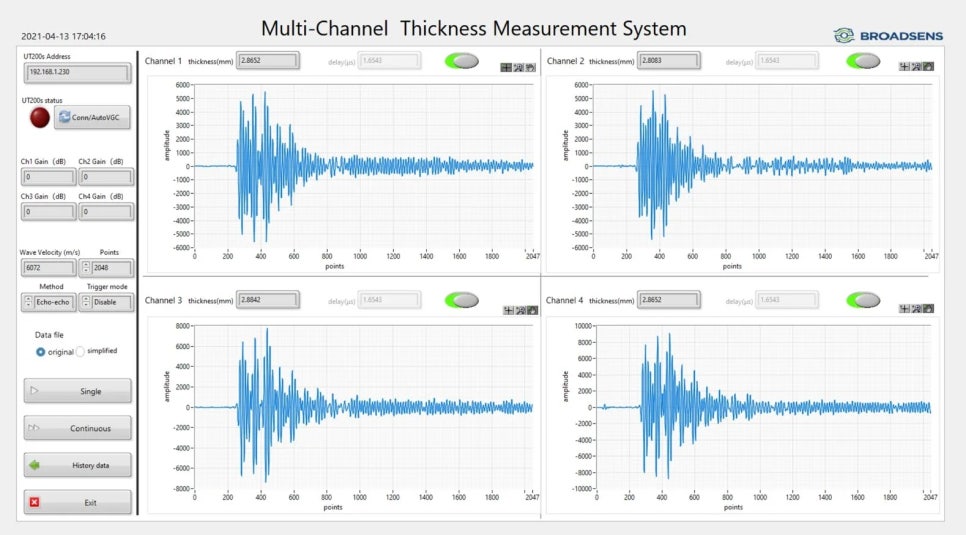

사용이 간편한 원격 제어 소프트웨어

UT200S는 BroadMTM 소프트웨어를 통해 네트워크 인터페이스(유선 또는 무선)를 이용하여 원격으로 제어할 수 있습니다.
 BroadMTM 소프트웨어는 네트워크를 통해 초음파 두께 측정기를 제어하며 각 채널의 이득(Gain)은 개별적으로 수동 조정이 가능합니다.
또한 각 채널을 개별적으로 켜거나 끌 수 있으며 음속(Wave Speed)도 수동으로 조절할 수 있습니다. 퍼스트 에코(First-Echo) 모드를 사용할 경우, 탐촉자 지연(Probe Delay)도 설정할 수 있습니다.
 측정된 데이터 파일은 제어용 PC로 전송되어 검토 및 분석할 수 있으며 데이터를 손쉽게 내보낼 수 있습니다.
이전 이력 데이터와 파형(waveform)도 조회 가능하며 신호는 확대 또는 축소하여 패턴을 자세히 확인할 수 있습니다. UT200S는 구조물 내부를 검사할 때 응답 신호 분석을 통해
용접 결함, 납땜 불량, 파손된 나사 및 너트 등을 쉽게 감지할 수 있습니다. BroadMTM 소프트웨어는 또한 분석 창(Analysis Window) 기능을 지원합니다.
사용자는 초음파 응답 신호의 분석 시작 지점과 종료 지점을 직접 지정할 수 있습니다. 이 기능은 수중 측정 등 복잡한 응용 환경에서 특히 유용하며
분석 창을 응답 신호 외부의 비관심 재료 영역으로 설정하여 특정 재료 층을 무시하고 분석할 수 있도록 합니다.







UT200S는 TCP/IP 네트워크 인터페이스를 통해 제어됩니다.
여러 대의 UT200S를 조합하여 다음과 같은 다채널 초음파 두께 측정기로 구성할 수 있습니다:
4, 8, 12, 16, 20, 24채널






UT200S 정확한 측정을 위한 보정(Calibration) 방법
정확한 측정을 위해서는 UT200S의 보정이 필수입니다.

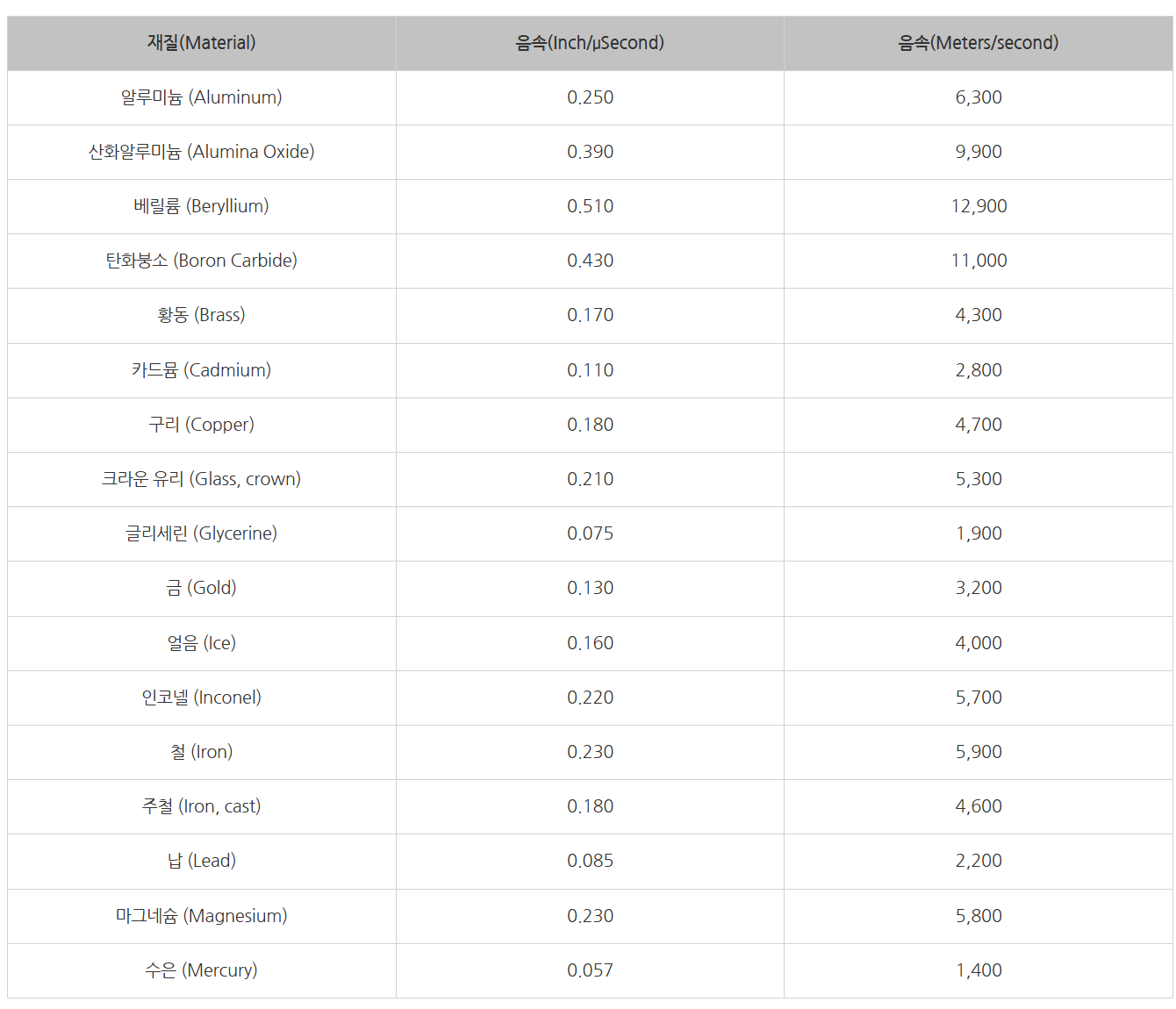

정확한 측정을 위해 가장 중요한 요소는 음속(wave speed)이며 측정 대상 구조물과 동일한 재질로 된 보정 블록을 통해 음속 값을 얻는 것이 이상적입니다. 하지만 실제로는 다양한 재질이 존재하고 각 재질별 보정 블록을 구비하는 것은 비용과 현실적인 제약이 따릅니다. 일반적인 재질에 대해서는 표준 음속 값이 정해져 있으며 이러한 표준 값을 음속 표(Wave Speed Table)에서 참고할 수 있습니다. 아래 표는 대표적인 재질에 대한 음속 값을 보여줍니다.
