베어링 손상 단계별 진동 신호, 엔벨로프와 속도 스펙트럼으로 교체 시점 판단
작성일
구름 베어링은 손상이 커질수록 진동 신호가 나타나는 주파수 대역이 높은 쪽에서 낮은 쪽으로 내려옵니다. 초기 흔적은 초음파 대역과 엔벨로프 스펙트럼에만 남습니다. 궤도면 박리가 생긴 뒤에야 속도 스펙트럼에 결함 피크가 섭니다. 마지막 4단계에서는 엔벨로프 값이 한때 내려가므로 이 시점을 회복으로 읽으면 교체 시기를 놓칩니다.
단계마다 확인할 신호와 조치를 표와 스펙트럼 개념도로 정리했습니다.
베어링 손상 4단계별 신호 대역과 남은 수명
손상은 표면 아래 미세 균열에서 출발합니다. 이때 신호는 20 kHz 이상의 초고주파 대역에만 있습니다. 손상 부위가 넓어질수록 신호는 공진 대역, 결함 주파수, 회전 주파수(1X) 순으로 내려옵니다. 신호가 어느 대역에 있는지 확인하면 현재 단계를 추정할 수 있습니다.
| 단계 | 베어링 상태 | 신호 위치 | 남은 수명 (설계 수명 대비) | 조치 |
|---|---|---|---|---|
| 1단계 | 표면 아래 미세 균열 | 초음파, 20 kHz 이상 | 10~20 % | 윤활 점검, 측정 주기 유지 |
| 2단계 | 미세 흠 (외관상 거의 정상) | 엔벨로프 스펙트럼 | 5~10 % | 측정 주기 단축, 예비품 확인 |
| 3단계 | 궤도면·전동체 박리 | 속도 스펙트럼의 결함 피크, 조화, 측대역 | 1~5 % | 교체 계획, 정지 일정 확보 |
| 4단계 | 궤도 전체로 손상 확산 | 바닥 잡음·1X 상승, 소음·발열 | 1 % 미만 | 즉시 교체 |
표의 남은 수명은 업계 경험치로 쓰이는 범위입니다. 실제 진행 속도는 하중과 회전수, 윤활 조건의 영향을 받습니다.
1·2단계 판정은 엔벨로프 스펙트럼으로
1단계, 초음파 대역의 미세 균열
초음파 영역의 1단계 신호는 일반 진동 측정기로 확인하기 어렵습니다. 이 시기의 할 일은 윤활 점검과 계획된 주기 측정입니다.

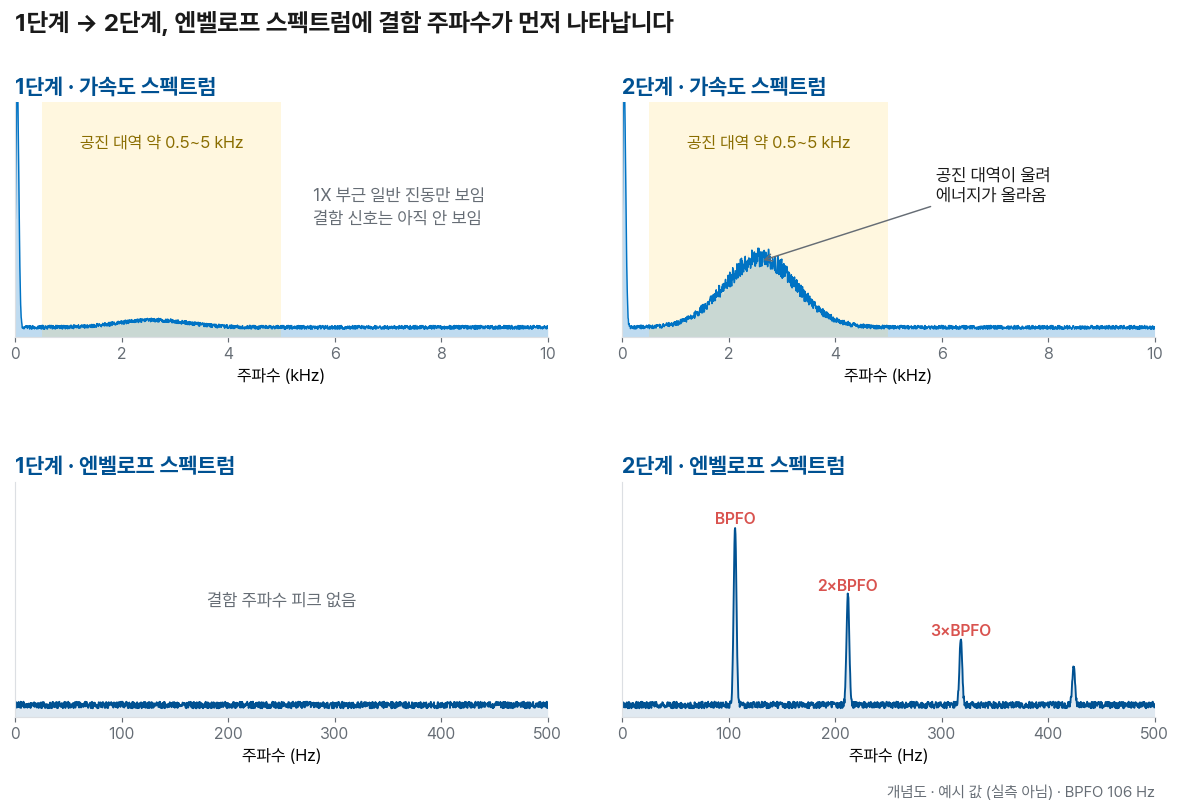

2단계, 공진 대역에서 시작되는 결함 주파수
2단계의 미세 흠은 전동체가 통과할 때마다 짧은 충격을 만듭니다. 반복 충격에 베어링과 하우징이 고유의 공진주파수로 응답하면서 약 0.5~5 kHz 대역이 먼저 커집니다. 엔벨로프(포락) 분석은 고주파 대역 신호에서 충격의 반복 주기만 뽑아내는 처리입니다. 외륜 결함 주파수 BPFO, 내륜 결함 주파수 BPFI와 그 조화 성분은 엔벨로프 스펙트럼에서 가장 먼저 확인됩니다.
같은 시점의 속도 스펙트럼에는 변화가 거의 없습니다. 속도 값만 감시하는 현장은 2단계를 지나치기 쉽습니다. 엔벨로프 스펙트럼의 판독 기준은 크기의 절댓값이 아닙니다. 피크가 계산한 결함 주파수 위치에 있는지, 주변 바닥 잡음 대비 높이가 어느 정도인지 확인합니다.
3단계 판정은 속도 스펙트럼의 결함 피크로
3단계가 되면 박리가 눈으로 보일 만큼 커집니다. 충격 에너지가 커진 만큼 이제는 속도 스펙트럼에서도 결함 주파수 피크와 그 2배, 3배 성분이 보입니다. 손상이 깊어지면 이 피크 주변에 회전 주파수만큼 떨어진 측대역(1X 간격)이 추가됩니다.
판별 기준은 정수배 여부입니다. 불평형이나 정렬 불량 성분은 1X의 정수배에 놓이고 베어링 결함 주파수는 그 사이에 놓입니다. 정수배 성분을 걸러 낸 뒤 남는 피크가 있으면 베어링 점검이 우선입니다. 교체 계획과 정지 일정은 이 단계에서 정합니다.

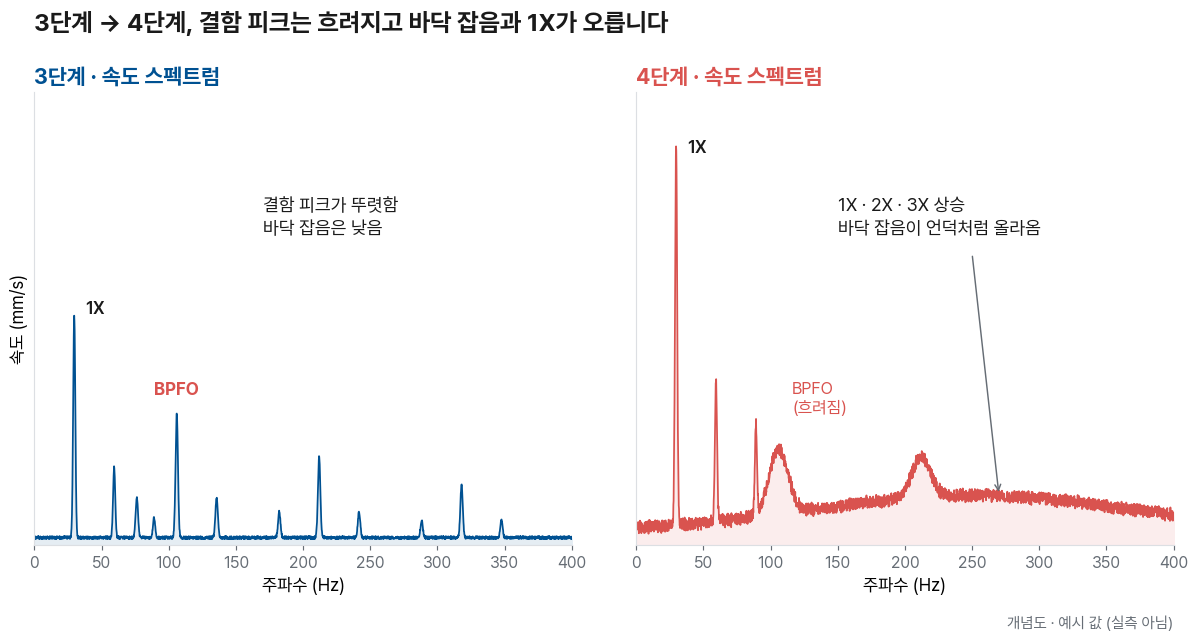

4단계에서 엔벨로프 값이 내려가는 이유
손상이 궤도 전체로 퍼지면 결함 모서리가 마모되어 둥글어집니다. 충격이 무뎌지면서 선명하던 결함 피크가 흐려지고 바닥 잡음이 넓게 올라옵니다. 내부 틈새도 커져 1X와 그 조화 성분이 함께 상승합니다. 현장에서는 베어링 소음과 온도 상승이 동반됩니다.
이 구간에서 엔벨로프 값과 CF(Crest Factor)는 일시적으로 낮아집니다. 베어링 상태가 나아진 결과로 보면 안 됩니다. 엔벨로프 값 하나만 추세로 보는 현장은 4단계를 회복으로 잘못 판단하기 쉽습니다.
| 지표 | 4단계 변화 |
|---|---|
| 엔벨로프 값 | 일시 하락 |
| CF (Crest Factor) | 일시 하락 |
| 속도 전체값 | 계속 상승 |
| 1X와 조화 | 상승 |
| 바닥 잡음 | 상승 |
판단 기준은 지표의 방향이 엇갈리는지입니다. 엔벨로프 값의 하락과 속도 전체값, 바닥 잡음의 상승이 같은 시기에 겹치면 4단계 신호로 판단해 교체를 서두릅니다.
단계 판정을 위한 측정 순서
- 기준 데이터 → 정상일 때의 데이터를 측정 포인트와 설정을 고정해 확보합니다.

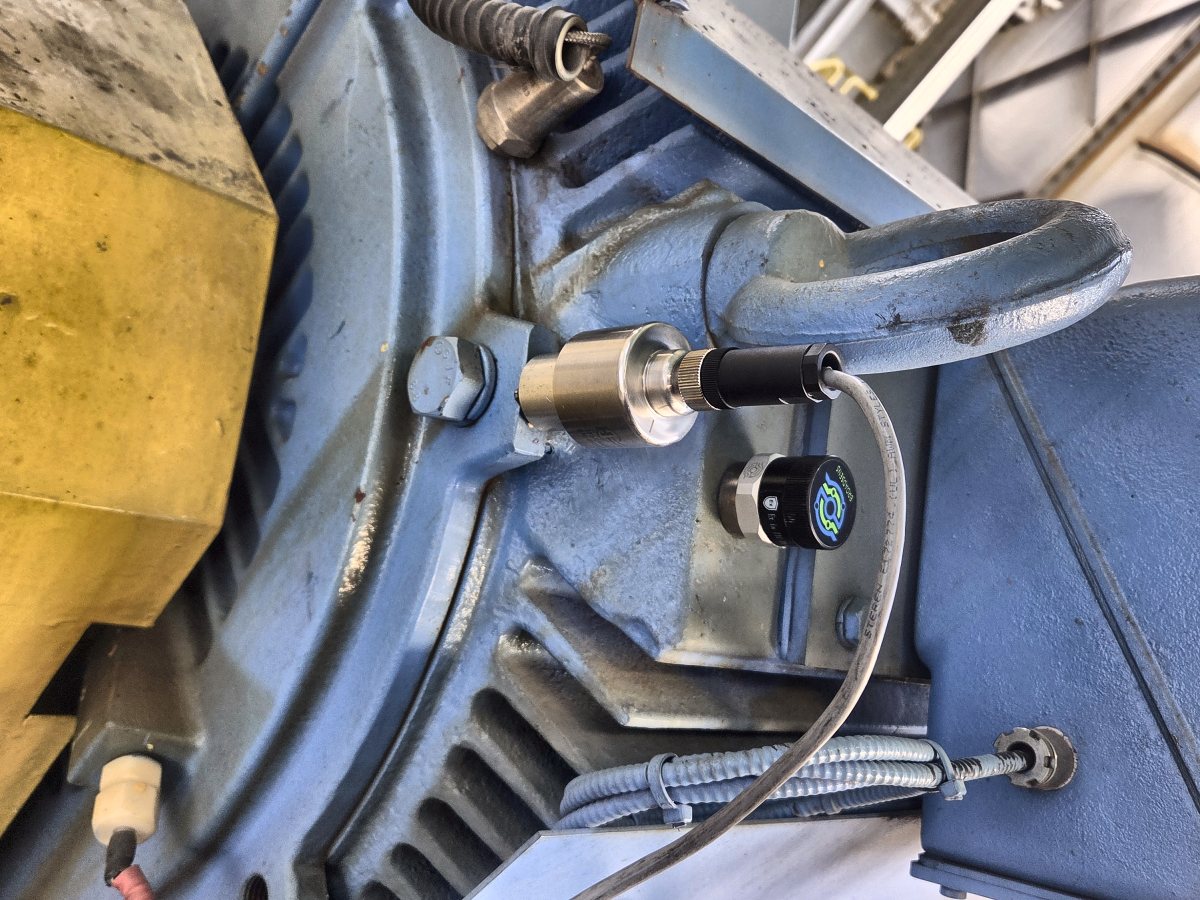

- 센서 위치 → 하중이 걸리는 방향으로 베어링에 가장 가깝게 부착합니다. 고주파를 보는 엔벨로프에는 스터드나 접착 고정이 유리하고 자석은 평면에 밀착시킵니다.
- 동시 측정 → 측정 한 번에 속도 스펙트럼, 가속도 스펙트럼, 엔벨로프 스펙트럼을 모두 저장합니다.
- 2단계 대응 → 엔벨로프에 결함 주파수가 보이는 시점부터 측정 간격을 좁히고 예비 베어링 보유 수량을 점검합니다.
- 3단계 대응 → 속도 스펙트럼에서 결함 피크와 조화가 확인되면 교체 날짜를 확정합니다.
- 4단계 대응 → 결함 피크는 약해지고 바닥 잡음과 1X는 상승하는 모양이면 바로 교체합니다.
현장의 베어링이 이 순서를 그대로 따르지는 않습니다. 초기 손상 신호가 한동안 보이지 않다가 다시 나타나는 경우도 있습니다. 교체 판단에는 단발 측정값 대신 같은 조건의 추세를 쓰고 온도, 소음, 윤활 상태를 함께 확인합니다.
자주 받는 문의
속도 진동값만 측정하고 있는 경우
2단계 신호는 엔벨로프 스펙트럼에 먼저 나타나고 속도 스펙트럼은 거의 그대로입니다. 베어링 상태를 보려면 같은 측정 포인트에서 엔벨로프 측정을 추가합니다.
진동값이 지난번보다 내려간 경우
4단계에서는 엔벨로프 값과 CF가 한때 내려갑니다. 속도 전체값, 1X, 바닥 잡음이 같이 오르고 있는지 확인합니다.
센서 부착 방법
고주파를 다루는 엔벨로프 측정에는 스터드 체결이나 접착이 적합합니다. 자석 부착은 평평한 면에서만 씁니다.

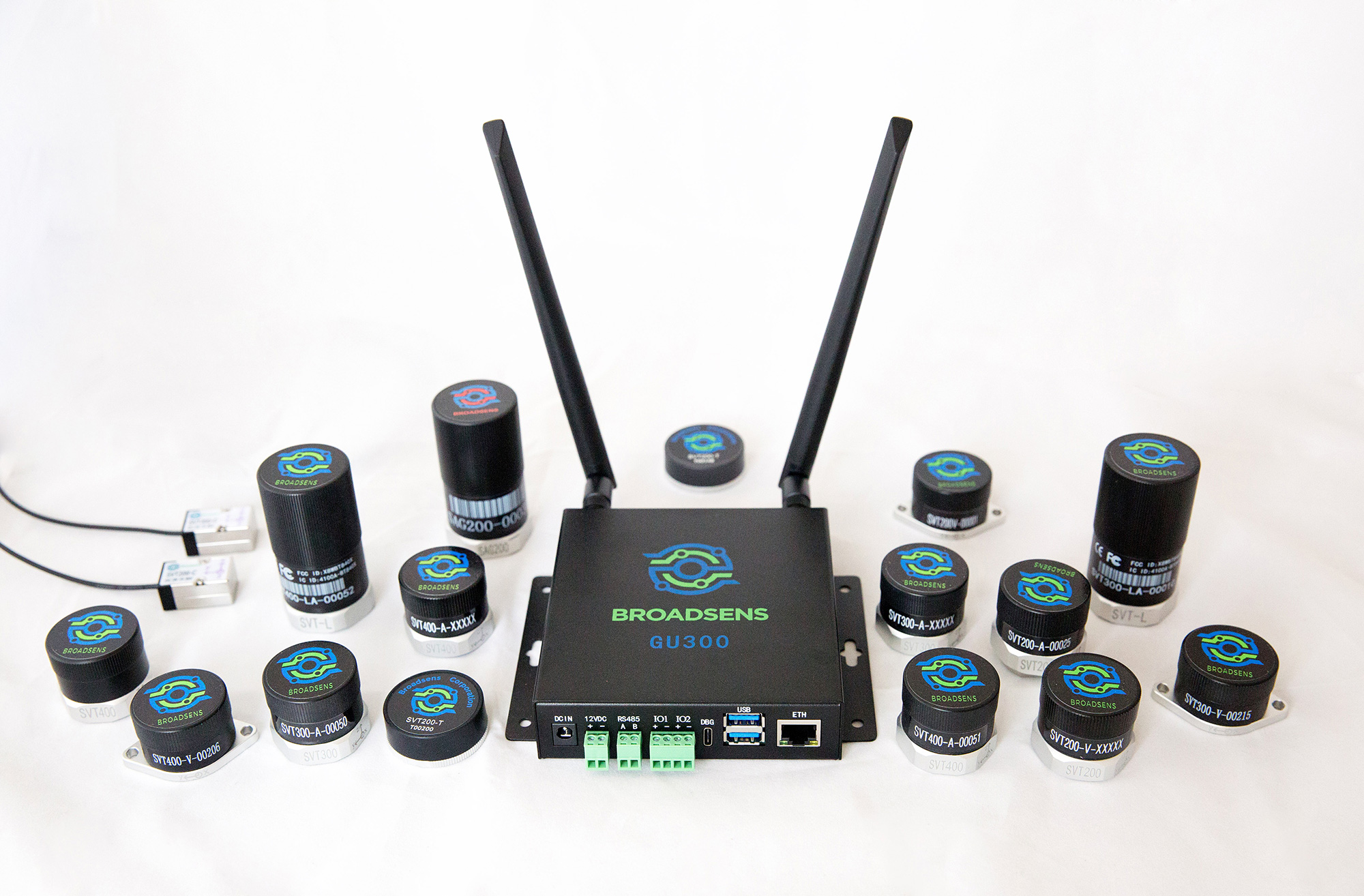

베어링 진동 점검 주기나 판정 기준을 정하려면 설비 종류, 베어링 위치, 운전 회전수를 알려 주시기 바랍니다. 필요한 측정 항목과 분석 방향을 안내해 드립니다. 원시 파형을 받아 엔벨로프 분석까지 할 수 있는 BROADSENS 무선 진동센서는 상시 감시가 필요한 설비에 함께 제안해 드립니다.
