[TIERA] 소음·진동 분석 DAQ PHONOVIBE 시리즈

작성일 2025.02.06

정확한 소음 및 진동 분석이 필요할 때 PHONOVIBE 시리즈를 씁니다.

산업 현장부터 연구실까지, 다양한 환경에서 활용할 수 있도록 설계된 PHONOVIBE 시리즈는

휴대할 수 있는 USB 기반 소음 및 진동 분석기입니다.

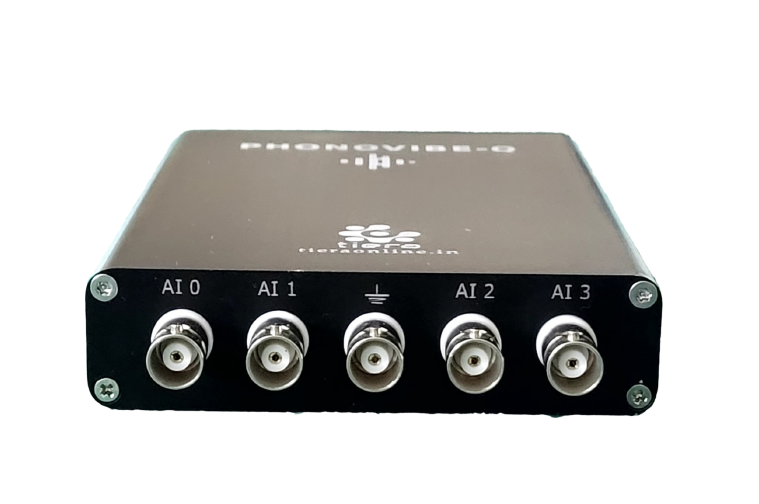

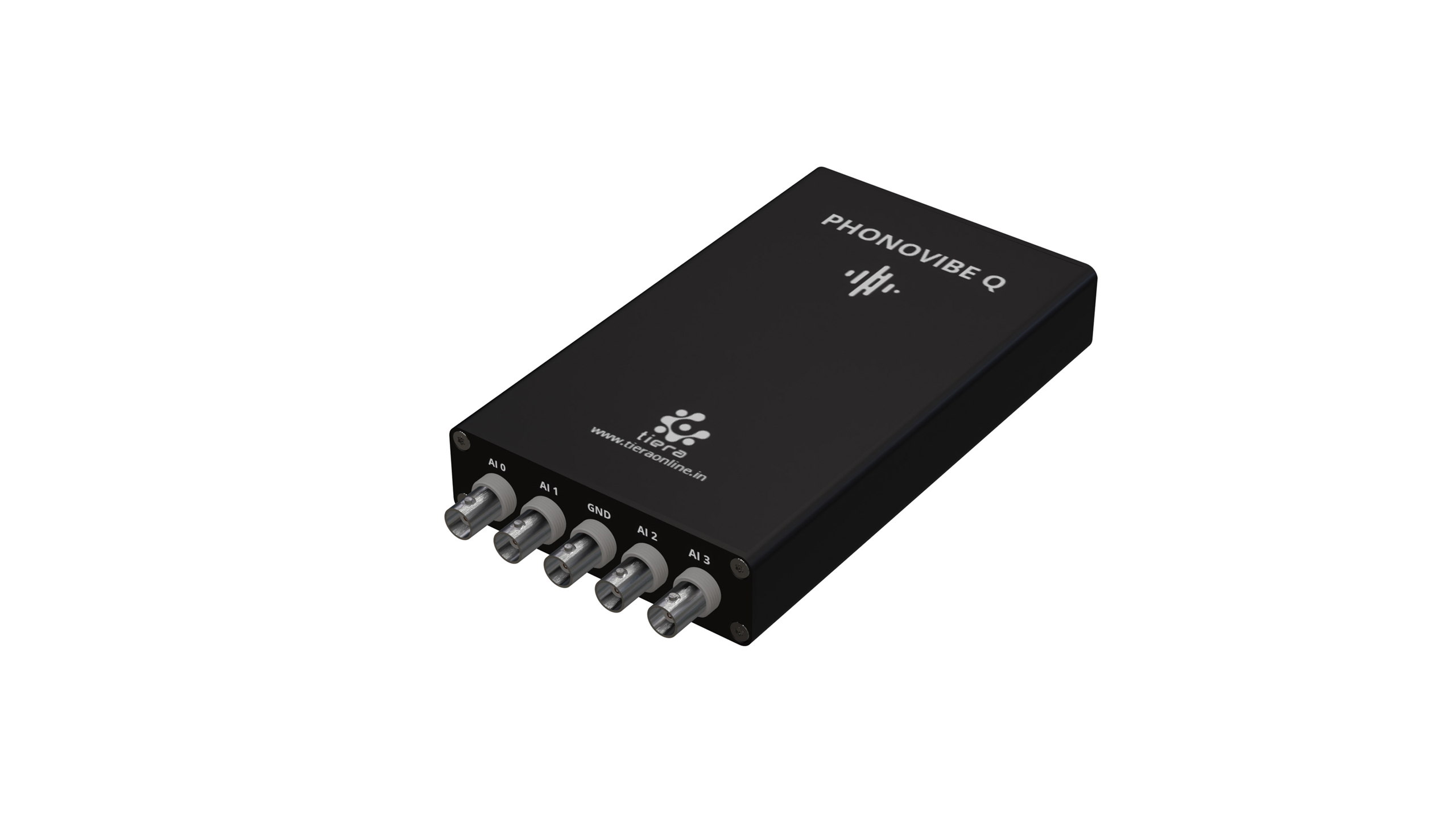

PHONOVIBE Q
USB 기반 휴대용 FFT 분석기 (진동 및 음향 측정용)

PHONOVIBE Q는 4채널 소음 및 진동 분석기입니다.
4채널 ICP® (IEPE) 디지털 신호 컨디셔너를 탑재하고 있으며 표준 Plug & Play USB 전원 공급 방식을 제공합니다. 이 장치는 USB 포트에 연결하는 것만으로 간편하게 설정할 수 있으며 가속도계, 마이크로폰, 해머 및 기타 IEPE/ICP 유형 센서에서 신호를 확인할 수 있습니다.
전용 소프트웨어를 활용하면 데이터를 시각화하고 분석할 수 있으며 기존의 Windows® 소프트웨어와 호환되어 시간 파형, 주파수 스펙트럼, 전체 진동 수준, 주파수 응답 함수(FRF), 옥타브 분석 등을 수행할 수 있습니다.
PHONOVIBE Q는 작고 가벼워 현장 측정에 쓰기 좋은 DAQ(Data Acquisition) 장치입니다.



연구실이나 산업 현장에서 기존 센서에 휴대용 측정 기능을 더할 때 쓸 수 있습니다.

■ 제품 사양
· 4CH 소음 진동 측정 및 분석 DAQ
· 4CH 아날로그 입력 ±10V
· IEPE, 4mA 정전류 지원
· 24 비트 (Bit) 분해능 (Resolution)
· 64 kS/s 최대 샘플링 채널당 지원 (Sample rate)
· AC/DC 커플링(coupling) 지원
· BNC 커넥터
· USB 파워 사용


■ 제품 특징
· 소음 및 진동 분석을 위한 모듈형 소프트웨어
· 신속한 청취, 데이터 획득, 저장 및 후처리 가능
· 4CH ICP (IEPE) 센서 입력 지원, Plug & Play
· 컴팩트한 크기 및 휴대성
· LabVIEW 및 다양한 신호 분석 프로그램과 호환 가능


Sound & Vibration Analyzer
소음·진동 분석 장비

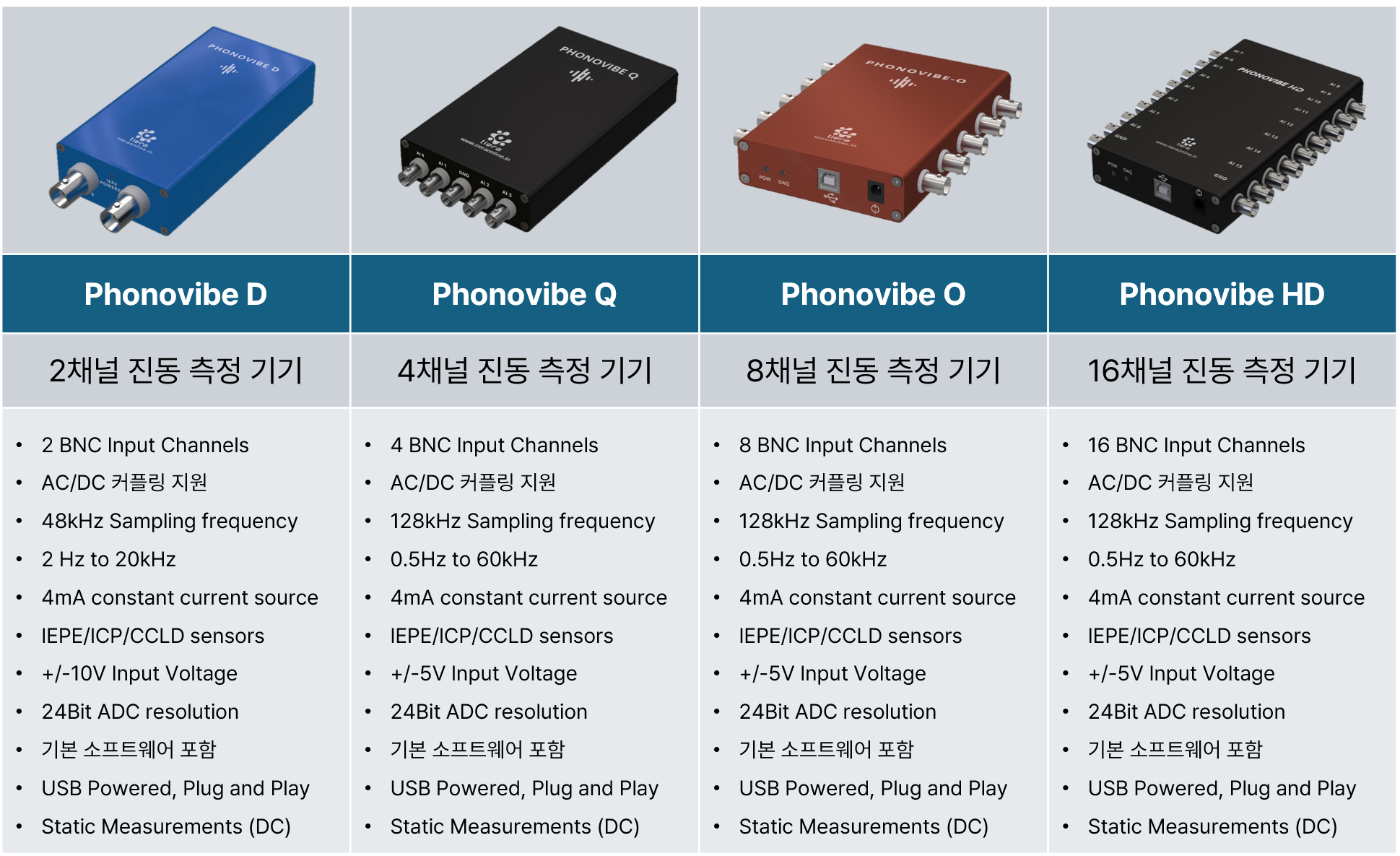

PHONOVIBE 시리즈

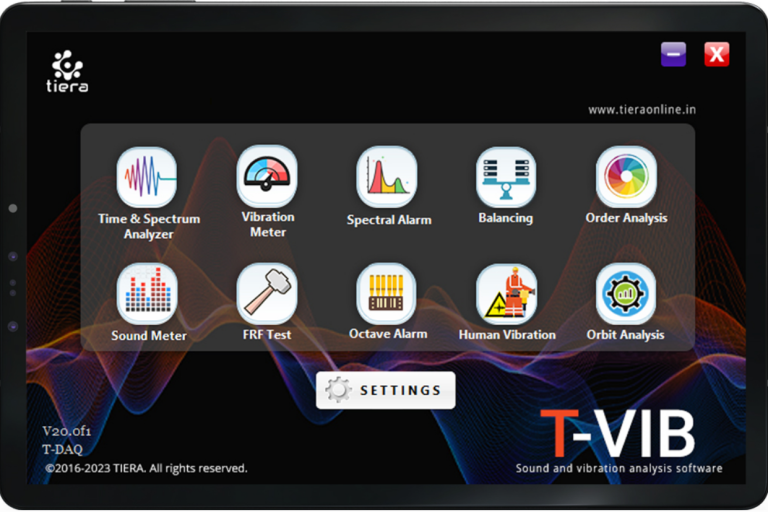

■ 소프트웨어 애플리케이션
· 최신 ISO 20816 표준에 따른 설비의 상태 모니터링
· 진동 데이터: RMS, Peak, Skewness, Kurtosis, Crest factor etc.
· 소음 데이터: SPL, Octave, Leq, Lpk, L10, L50, L95, A/B/C/fast/slow filters etc.
· 소음 진동 측정: FRF, 방진 및 방음, 투과성, 충격 테스트, 쉐이커 테스트 및 상관관계 연구
· ISO 8041-1:2017 표준에 기반한 인체 진동 분석

· 범프 테스트, Order 분석, 밸런싱 및 런업/런다운 테스트
· 교육용 실험실 실험

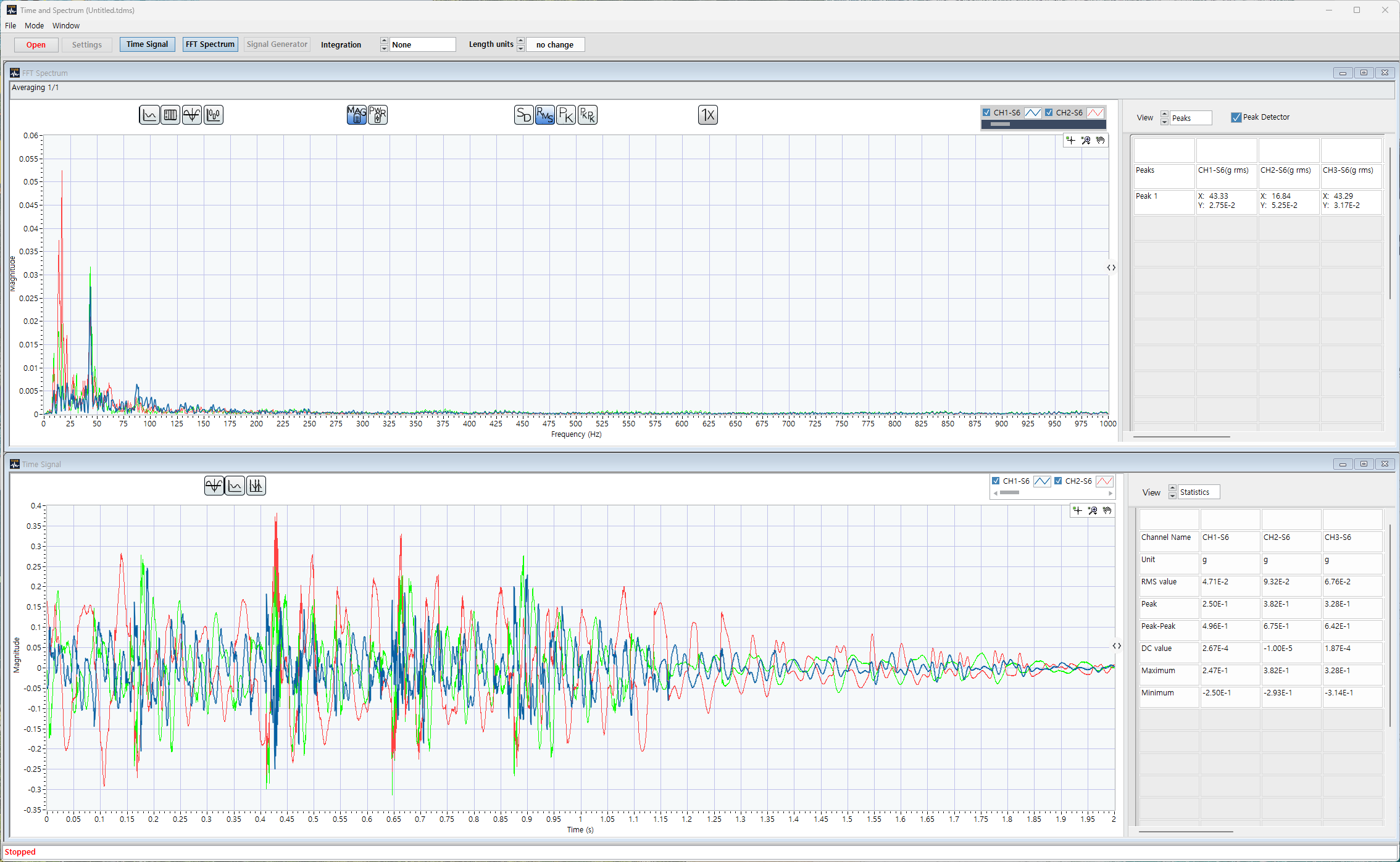

▲ Time & Spectrum Analyzer : 신호분석모드

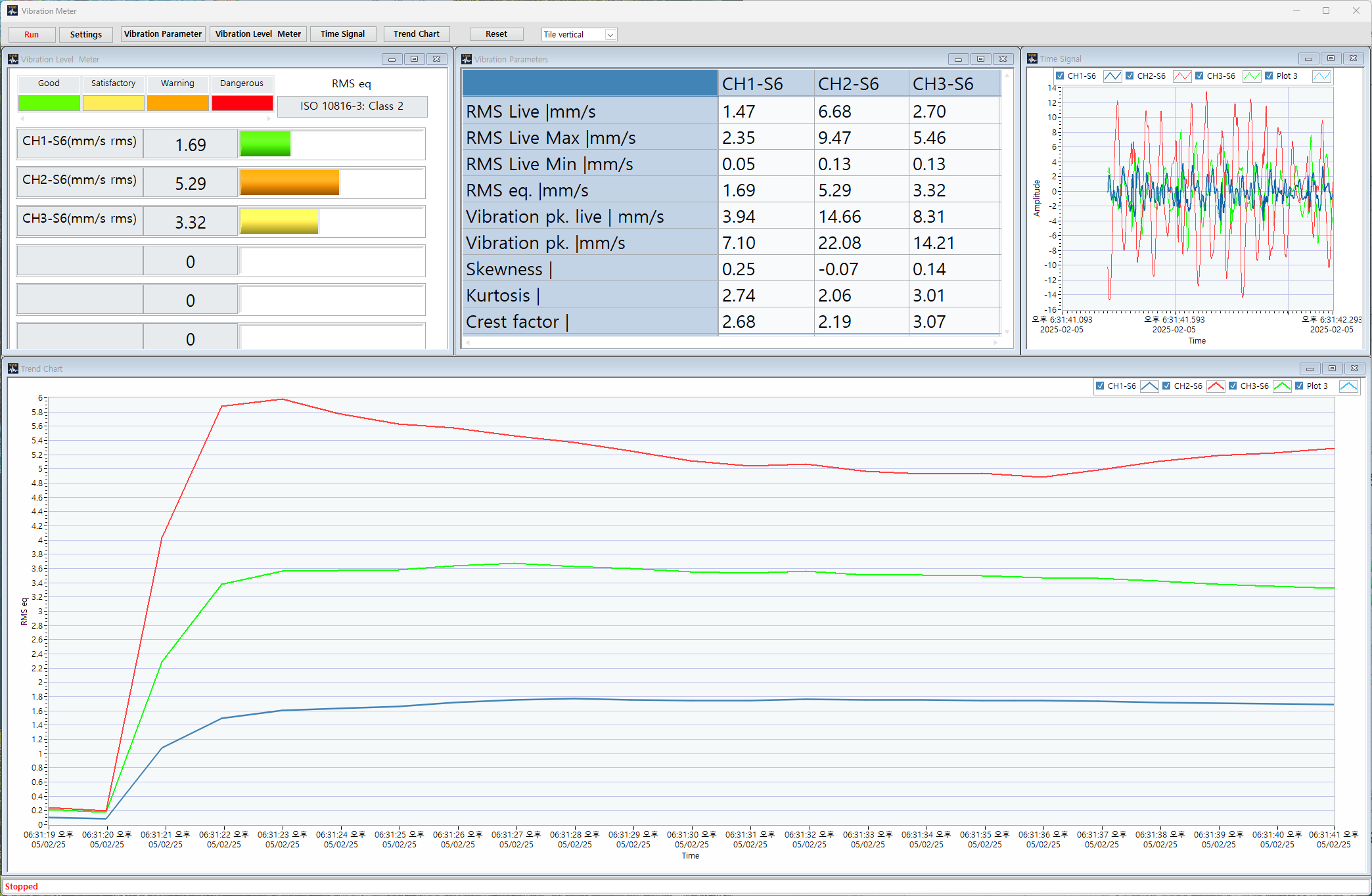

▲ Vibration Meter : 진동계측기모드

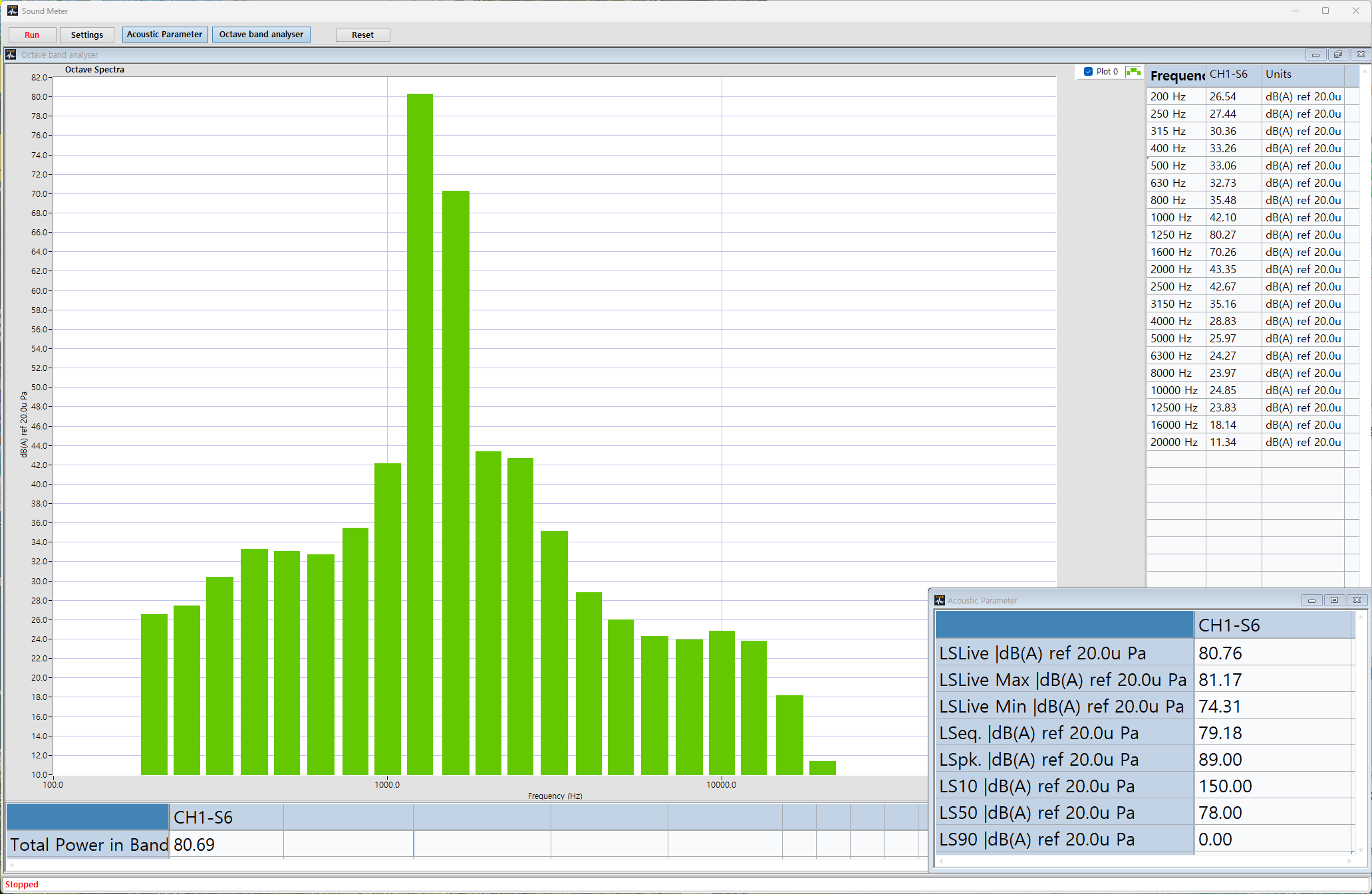

▲ Sound Meter : 소음계측기모드
