축정렬 방법 정리, 베어링 마모를 줄이는 레이저 축 정렬 가이드
작성일
축정렬은 진동과 소음을 줄이고 베어링 축 마모를 예방하며 설비 수명을 관리하기 위한 유지보수 과정입니다. 레이저 축 정렬은 측정값을 데이터로 확인하고 작업 결과를 기록해 관리할 수 있습니다.
산업 현장에서 모터, 펌프, 팬, 감속기와 같은 회전 설비는 작은 축정렬 오차만으로도 진동과 소음이 증가할 수 있습니다.
특히 베어링 축에 불필요한 하중이 반복되면 마모가 빨라지고, 커플링 손상이나 설비 수명 단축으로 이어질 수 있습니다.
1.축정렬 불량이 진동과 소음을 만드는 이유
축정렬은 두 회전축의 중심선을 정확하게 맞추는 작업입니다.
모터와 펌프, 컴프레서, 기어박스처럼 커플링으로 연결된 설비에서 중심축이 어긋나면 베어링 축에는 정상 운전보다 큰 하중이 전달됩니다.
이 상태가 지속되면 고진동, 소음 증가, 베어링 온도 상승, 윤활 상태 악화, 커플링 손상으로 이어질 수 있습니다.
즉, 축정렬 불량은 단순한 설치 오차가 아닌 설비의 진동·소음과 베어링 축 수명에 직접 영향을 주는 관리 항목이라고 할 수 있습니다.
2.축정렬 방법 3단계
정확한 축정렬 방법은 크게 3단계로 볼 수 있습니다.
① 사전 점검
작업 전 안전 조치, Lock-out / Tag-out, 커플링 가드 제거, 소프트 풋 확인이 필요합니다.
소프트 풋이 남아 있으면 정밀한 축정렬 장비를 사용해도 측정값이 흔들릴 수 있습니다.
② 정밀 측정

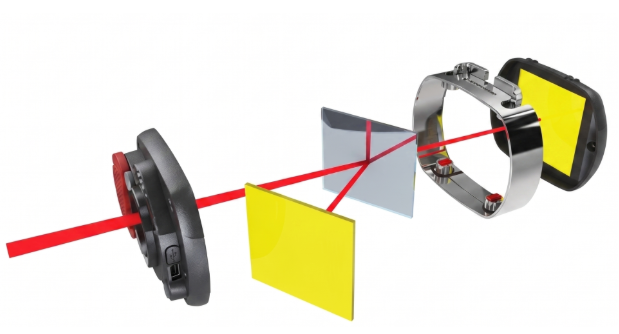

이 단계에서 레이저 축 정렬장비를 이용해 수직·수평 방향의 오차를 확인하고 보정합니다.
기존 다이얼 게이지 방식은 작업자 숙련도에 따라 결과 차이가 날 수 있지만 레이저 축 정렬은 반복성과 작업 속도 측면에서 유리합니다.
③ 최종 확인
볼트를 권장 토크로 재체결한 뒤 축정렬값을 다시 확인하고 날짜·설비명·작업자·측정 결과를 저장해야 합니다.
② 정밀 측정
이 단계에서 레이저 축 정렬장비를 이용해 수직·수평 방향의 오차를 확인하고 보정합니다.
기존 다이얼 게이지 방식은 작업자 숙련도에 따라 결과 차이가 날 수 있지만 레이저 축 정렬은 반복성과 작업 속도 측면에서 유리합니다.
③ 최종 확인
볼트를 권장 토크로 재체결한 뒤 축정렬값을 다시 확인하고 날짜·설비명·작업자·측정 결과를 저장해야 합니다.
3. 레이저 축 정렬이 필요한 이유
현장의 설비는 정지 상태와 운전 상태가 다를 수 있습니다.
특히 온도 변화가 큰 설비는 운전 중 열팽창으로 축 중심선이 이동할 수 있습니다.
눈대중이나 경험에 의존하는 방법으로는 한계가 있습니다.
레이저 축 정렬은 측정값을 데이터로 확인하고 작업 결과를 기록해 관리할 수 있다는 장점이 있습니다.
소프트 풋, 수직·수평 이동량, 열팽창 보정까지 함께 반영할 수 있습니다.
4.축정렬장비 선택 기준
축정렬장비는 가격이나 브랜드만 보고 선택하기 보다 설비 규모, 작업 난이도, 측정 방식, 데이터 관리 필요성까지 함께 고려해야 합니다.
모터·펌프와 같은 일반 설비와 대형 터빈·컴프레서 설비는 요구되는 정밀도와 측정 방식이 다르기 때문에 현장에 맞는 장비 선정이 중요하죠.

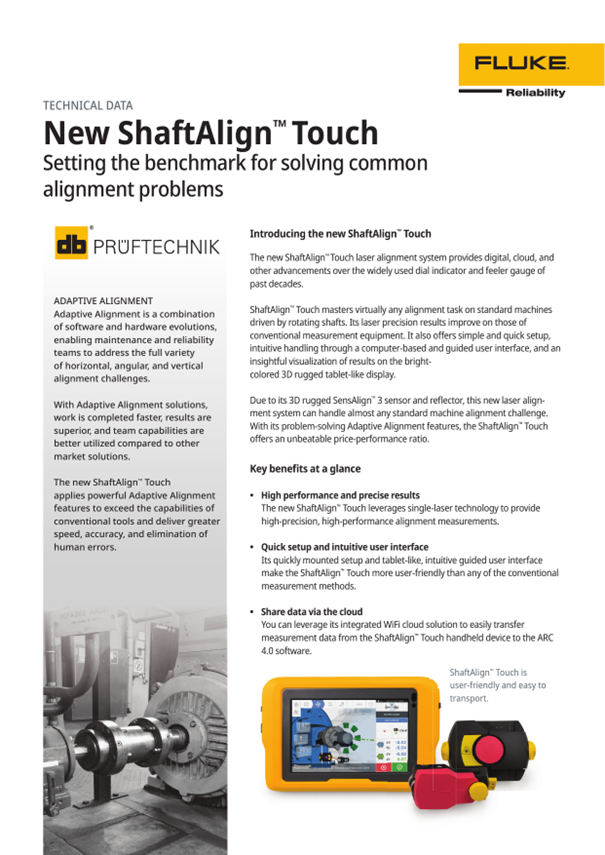

① ShaftAlign Touch

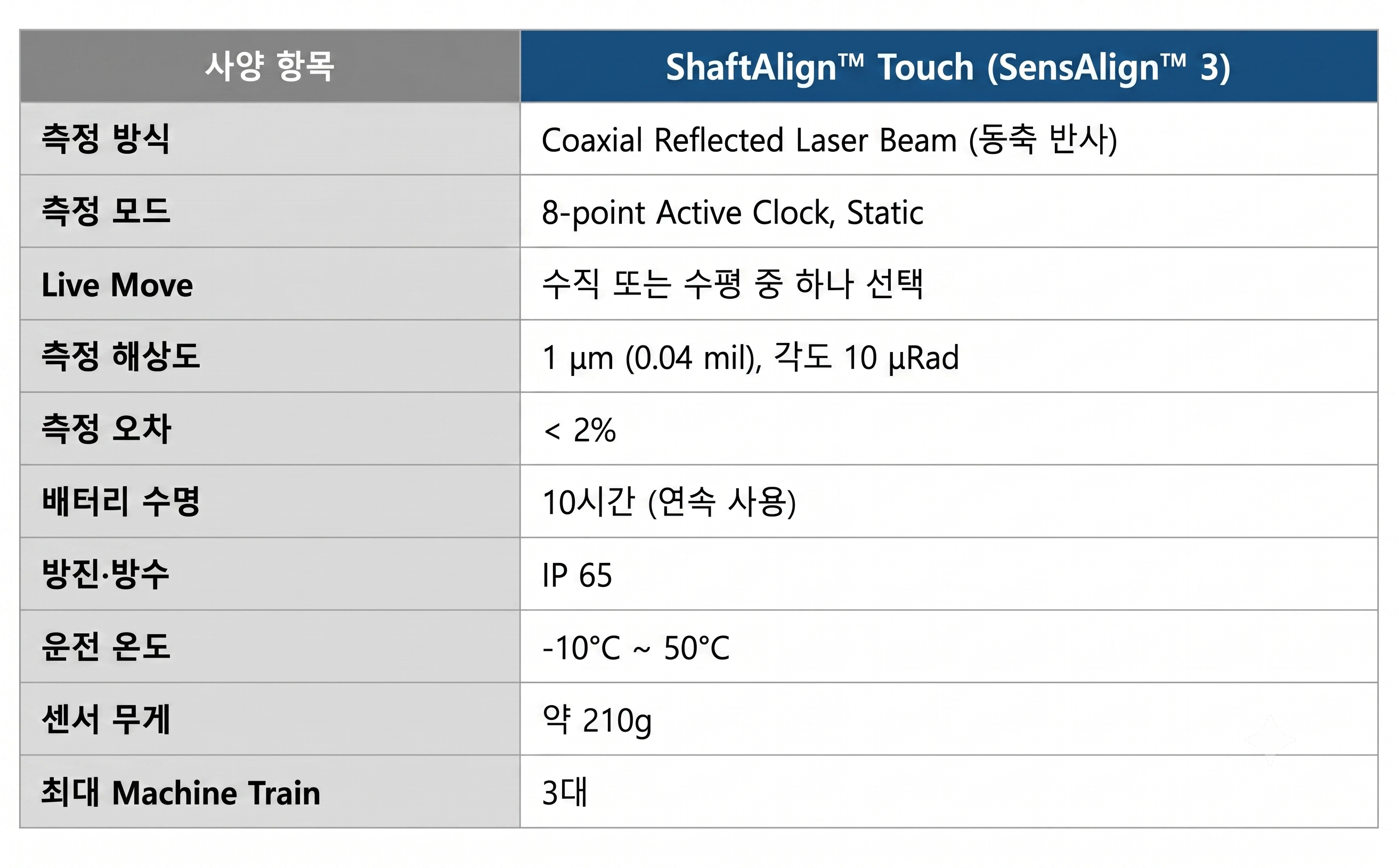

ShaftAlign Touch는 기본 정렬 작업용 입문형 장비입니다.
- 다이얼 게이지 방식보다 직관적인 측정 결과를 제공
- 일반 모터, 펌프를 주로 관리하는 현장에 적합

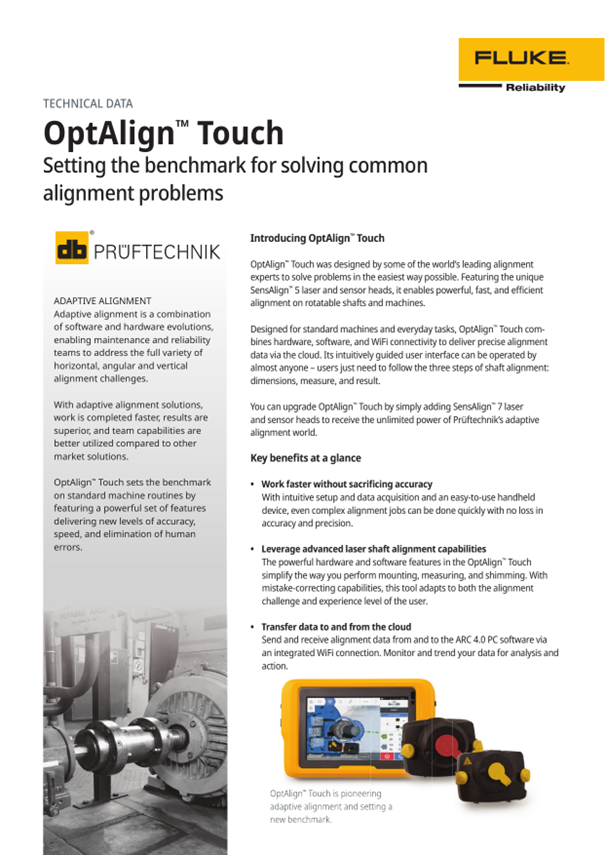

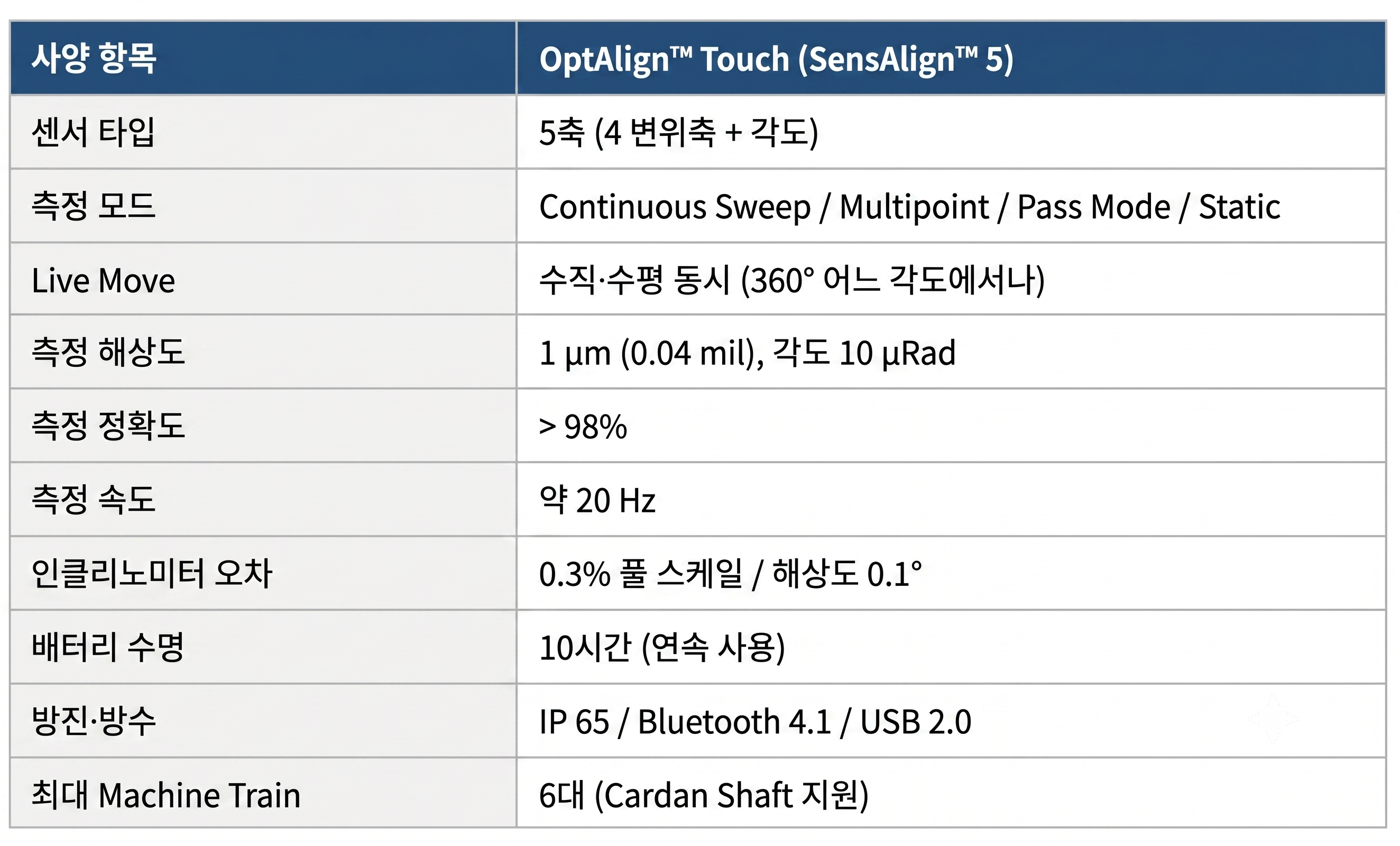

② OptAlign Touch
OptAlign Touch는 유센스가 가장 많이 제안하는 모델입니다.
- Continuous Sweep, Multipoint, Pass Mode 등 다양한 측정 방식을 지원
- 일반 설비부터 복잡한 회전 설비까지 폭넓게 적용 가능
- 분리된 샤프트 측정이나 정밀도가 중요한 현장에서 작업 시간 단축과 측정 신뢰성 향상에 도움됨
③ RotAlign Touch

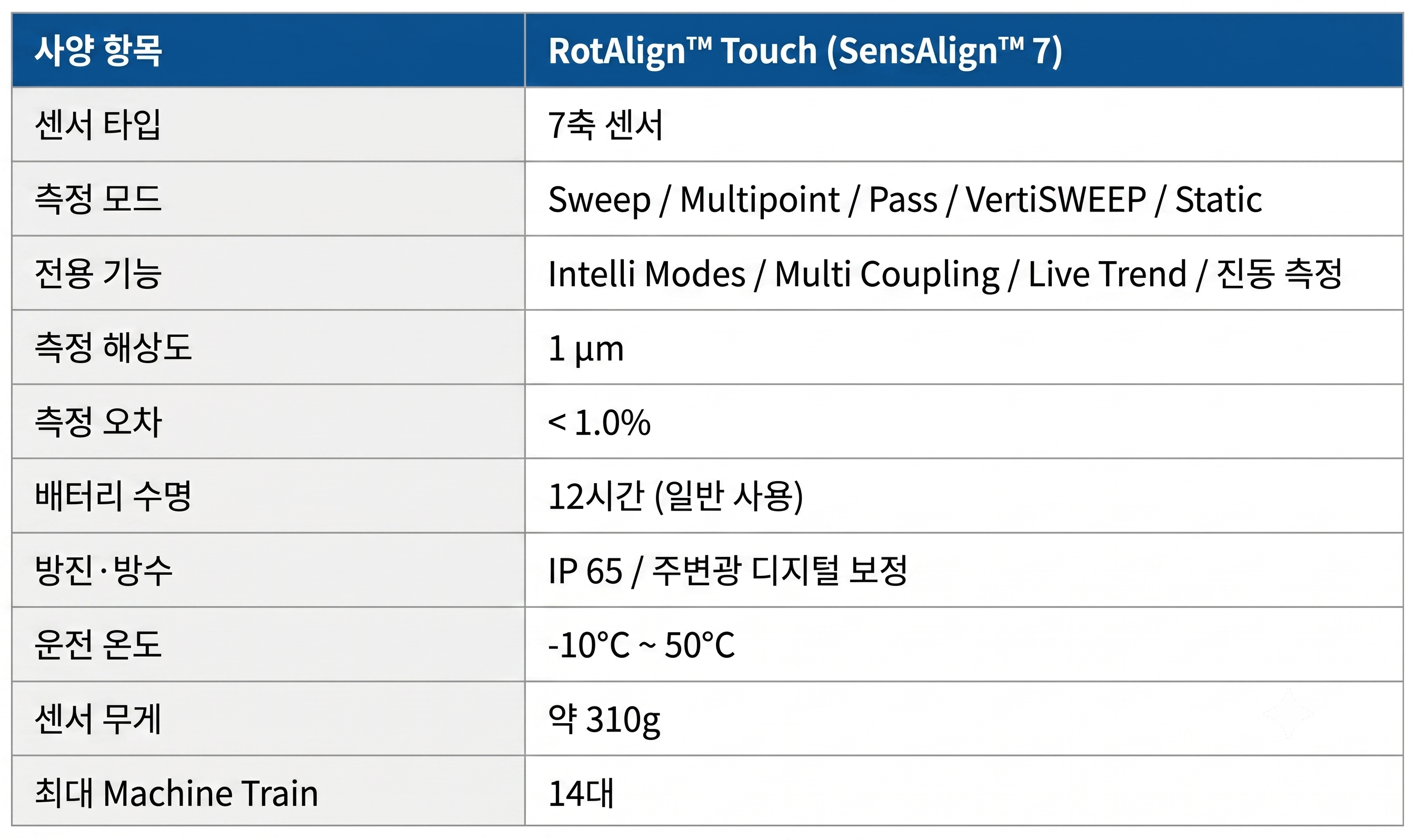

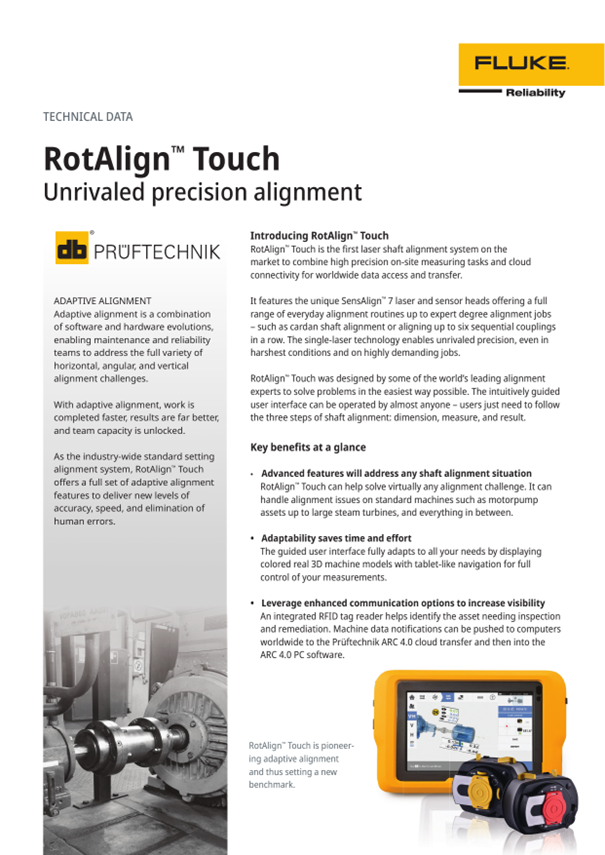

RotAlign Touch는 터빈, 컴프레서, 대형 팬 등 복잡한 회전 설비용 상위 모델입니다.
- 여러 장비가 연결된 환경에서도 높은 반복성과 정밀도를 확보할 수 있음
- 발전소, 석유화학, 대형 플랜트 현장에서 활용됨
장비별 추천 적용 환경
- ShaftAlign Touch: 표준 모터 및 펌프 정렬
- OptAlign Touch: 일반 산업 설비 및 중·대형 회전 설비
- RotAlign Touch: 터빈, 컴프레서, 다중 기계 트레인
5. 정렬 데이터 관리도 중요합니다

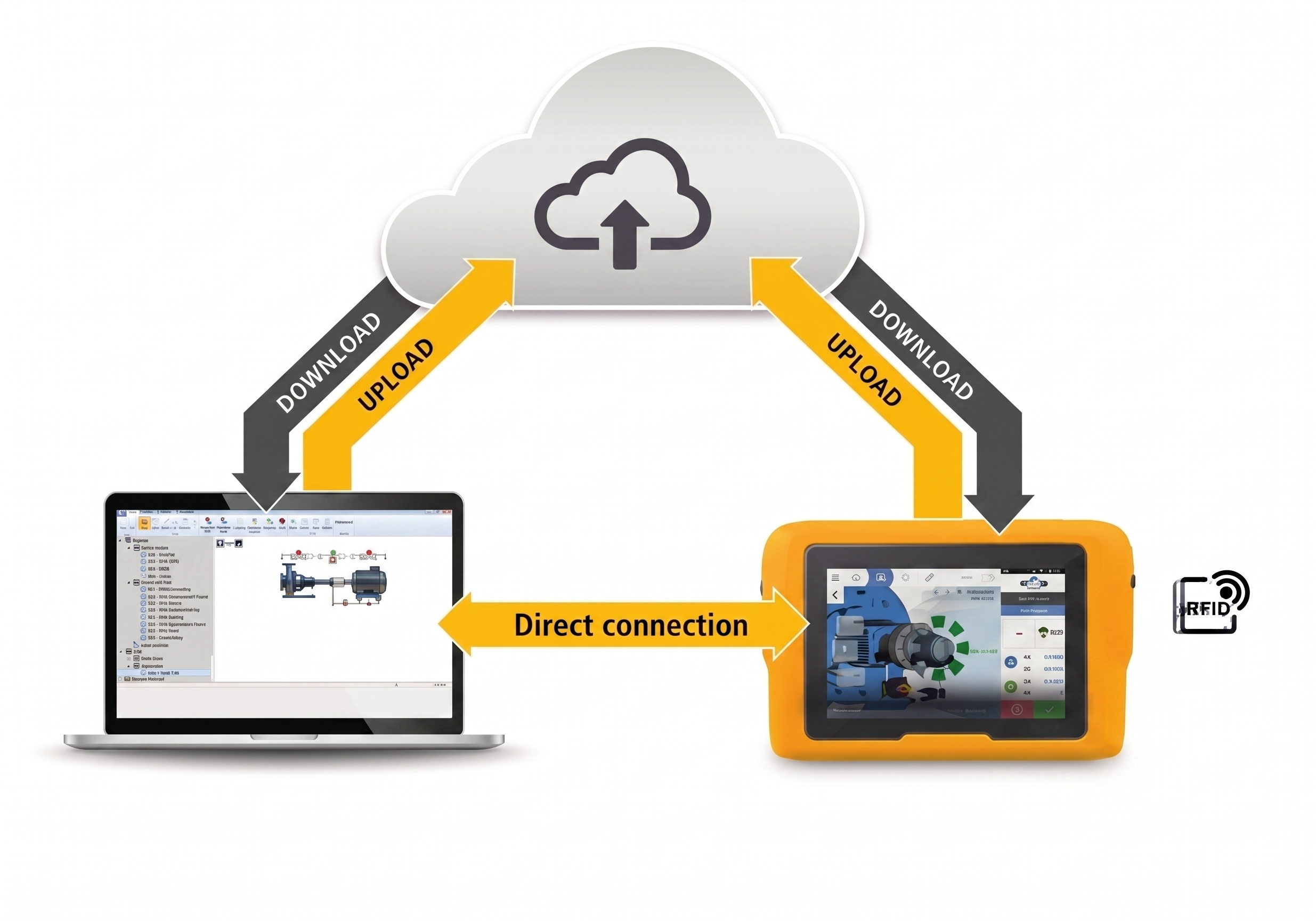

축정렬은 측정 자체도 중요하지만 결과를 기록하고 관리하는 과정도 중요합니다.
유센스는 ShaftAlign Touch, OptAlign Touch, RotAlign Touch 전 라인업 공급뿐 아니라
진동·소음 측정과 예지보전 솔루션을 함께 제공하여 설비 상태를 지속적으로 관리할 수 있도록 지원하고 있습니다.
6.축정렬은 설비 수명을 관리하는 중요한 기준입니다
지금까지 살펴본 것처럼 축정렬은 단순히 모터와 펌프의 위치를 맞추는 작업이 아닙니다.
진동과 소음을 줄이고 베어링 축 마모를 예방하며 설비 수명을 안정적으로 관리하기 위한 유지보수 과정입니다.
현장에서 축정렬을 검토할 때는 다음 3가지를 함께 확인하는 것이 좋습니다.
- 진동·소음이 증가하고 있는가?
- 베어링 축 마모 이력이 있는가?
- 레이저 축 정렬장비로 반복 측정이 가능한가?
현재 사용 중인 설비와 축정렬 작업 환경, 진동·소음 발생 여부를 알려주시면
예지보전 업체 유센스가 현장 조건에 맞는 레이저 축 정렬 장비 선정부터 축정렬 방법, 진동 모니터링 연계 방안까지 안내해 드리겠습니다.
