자동차 에어컨 냉매 누설 탐지, 고체 염료 트레이서 웨이퍼 적용 방법

작성일 2026.03.19

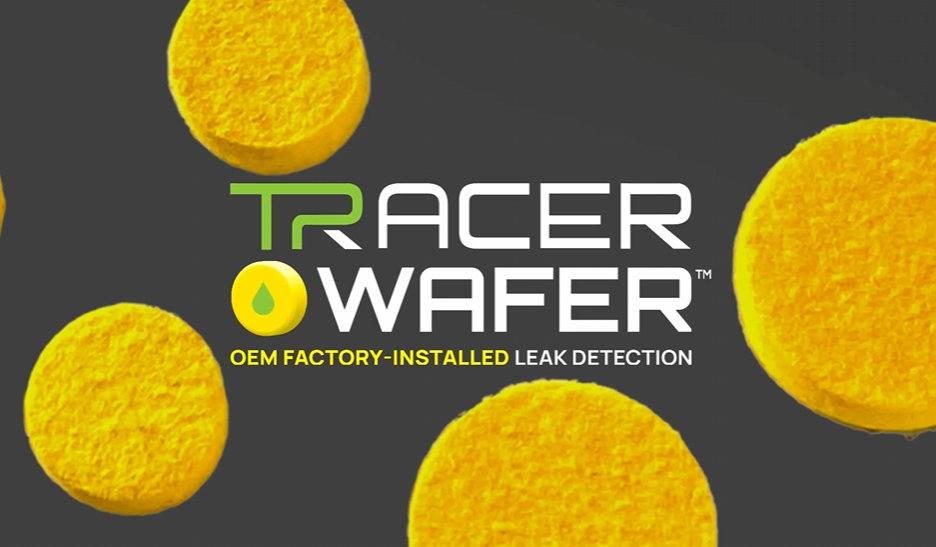

트레이서 웨이퍼는 건조제 내부에 고체 염료를 내장해 출고 전부터 자동차 에어컨 냉매 누설 탐지 체계를 갖추는 방식입니다. 서비스센터에서는 UV 램프만으로 냉매 누설을 즉시 식별할 수 있습니다.

자동차 에어컨 냉매 가스 누수 누설은 눈에 보이지 않아 발견이 늦어지고, 누설이 진행될수록 냉방 성능 저하와 컴프레서(압축기) 손상으로 이어져 보증수리 비용과 클레임 부담을 키우기 쉽습니다. 기존처럼 형광 염료를 주입해 UV 램프로 탐지하는 방식은 진단 시간이 길고 작업 편차가 발생할 수 있다는 한계도 있습니다.

---

1.트레이서 웨이퍼(Tracer Wafer)는 어떻게 작동하나요?

: 4단계 프로세스

트레이서 웨이퍼는 '정비 단계에서 염료를 주입하는 방식'이 아니라,
공장 생산 단계에서 자동차 에어컨 냉매 누설 탐지 준비를 끝내고 출고 이후 진단을 단순화하는 구조입니다.

① OEM 승인 및 사양 결정
: 완성차 제조사가 차량 에어컨 시스템 사양에 맞는 트레이서 웨이퍼 규격을 승인.

② Tier2 부품 공급사 단계 내장
: 에어컨 건조제(Desiccant Bag) 제조사가 조립 공정에서 웨이퍼를 건조제 내부에 삽입.
  OEM 조립 라인에 추가 공정이 없습니다.

③ 자동차 에어컨 가동 시 자연 용해 및 염료 순환
: 차량 출고 후 에어컨을 가동하면 웨이퍼가 냉매 오일과 함께 자연스럽게 용해됨.
  UV 형광 염료는 냉매 배관 전체에 순환하며 막힘이나 냉매 흐름에 영향을 주지 않도록 설계되었습니다.

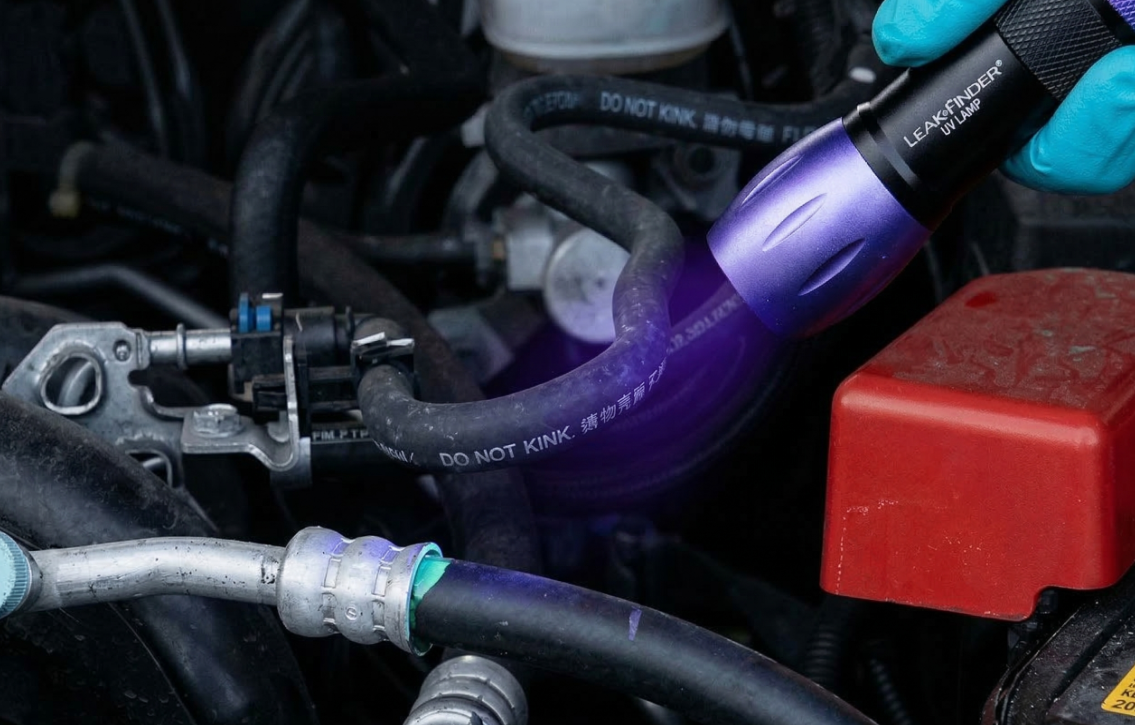

④ 서비스센터에서 UV 램프로 즉시 확인
: 냉매 누설이 의심되는 차량이 입고되면 UV 램프를 비추는 것만으로 누설 부위가 형광으로 드러납니다.
 추가 염료 주입 없이 진단 시간을 크게 단축할 수 있습니다.

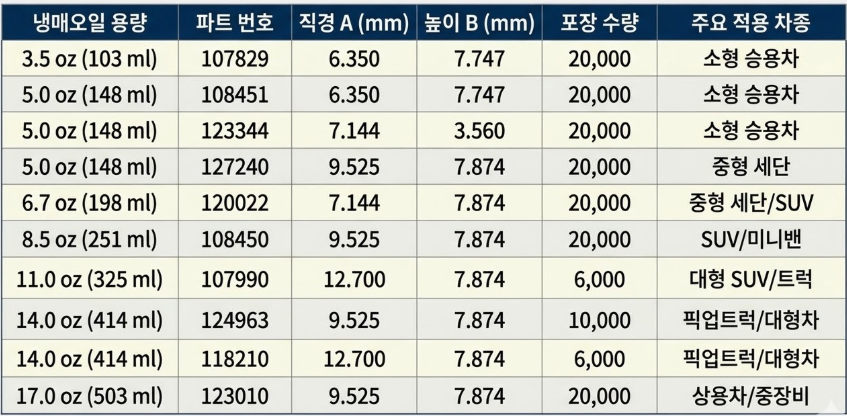

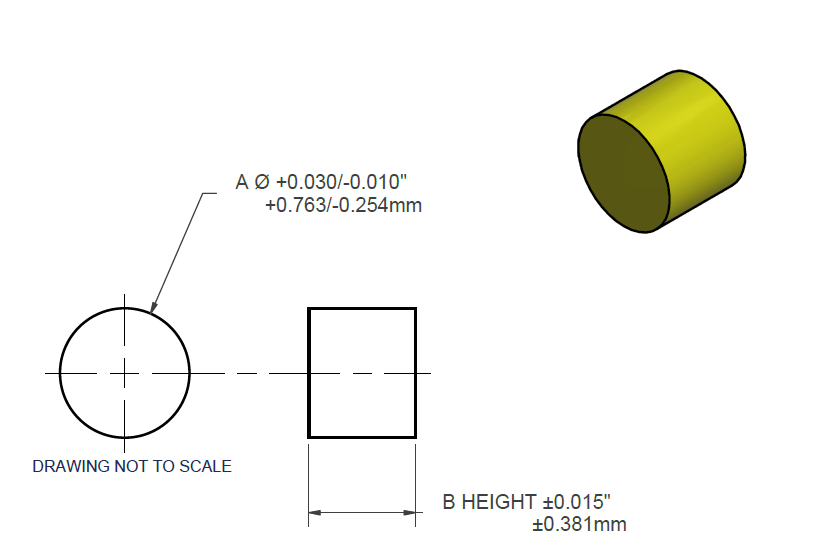

2.제품 사양: 자동차 크기별 라인업 10종

트레이서 웨이퍼는 소형 자동차부터 대형 차량까지 에어컨 시스템 용량에 맞춰 총 10가지 규격으로 제공됩니다.
차량마다 에어컨 냉매 오일 용량이 다르기 때문에 적용 시에는 시스템 사양에 맞는 웨이퍼 규격을 선택하는 것이 핵심입니다.

3.왜 '트레이서 웨이퍼'인가요?

① 핵심 장점

- 공장 출고 전 내장(Factory-Installed) : Tier2 공급사 단계에서 건조제 내부에 미리 삽입, 추가 비용·공정 없이 적용
- 고강도 형광 발광: 발광 강도가 높아 UV 램프를 비추면 미세 누설도 확인 가능
- EV ·하이브리드 차량 호환: 전동 컴프레서 포함 전기차/하이브리드 에어컨 시스템 호환
- 모든 냉매·윤활유 호환: R-134a, R-1234yf, HCFC, CFC, HFC, HFO 냉매 및 미네랄 오일, 알킬벤젠, PAG, POE 등 모든 종류와 호환
- 냉매 오일과 함께 완전히 용해되어 배관에 이물질 축적 우려 없음
- 차량 수명 전반 유지: 냉매 오일 교체 전까지 형광 감지 효과 지속
- 글로벌 OEM 신뢰 검증: 해외 주요 완성차 제조사 채택

② 기술 규격 적합성

- SAE J2297(자동차 에어컨 냉매 가스 누설 감지 형광 추적제 표준) 적합
- ISO 9001:2015 인증 제조사 생산
- Co-solvent Free(공용매 무첨가) 설계

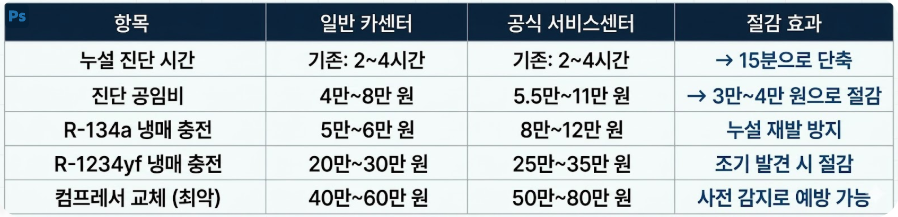

4. 비용 절감 효과

트레이서 웨이퍼를 적용하면 에어컨 냉매 누설 탐지가 '추가 염료 주입 없이' 가능해지면서
진단 시간과 보증 수리 비용을 줄일 수 있습니다.






특히 R-1234yf(2018년 이후 신냉매) 적용 차량은 냉매 충전 비용 부담이 크기 때문에
에어컨 냉매 누설을 조기에 찾아 재발과 반복 점검을 줄일수록 절감 효과는 더 커집니다.

---

트레이서 웨이퍼는 공장 생산 단계에서 건조제 내부에 고체 염료를 내장해
출고 전부터 자동차 에어컨 냉매 누설 탐지 체계를 갖추는 것입니다.
OEM 조립 라인 공정 부담을 최소화하면서 서비스센터에서는 UV 램프만으로 냉매 가스 누수·누설을 즉시 식별할 수 있어 진단 시간을 크게 단축할 수 있습니다. 차종별 호환 및 적합 여부 등 검토가 필요하시면 유센스로 문의 주세요.
적용 차종/냉매 종류/오일 용량 정보를 주시면 공정에 맞춘 적용 방안을 안내드리겠습니다.
