휴대용 데이터 수집장치 ECON 모달 테스트 사례
작성일

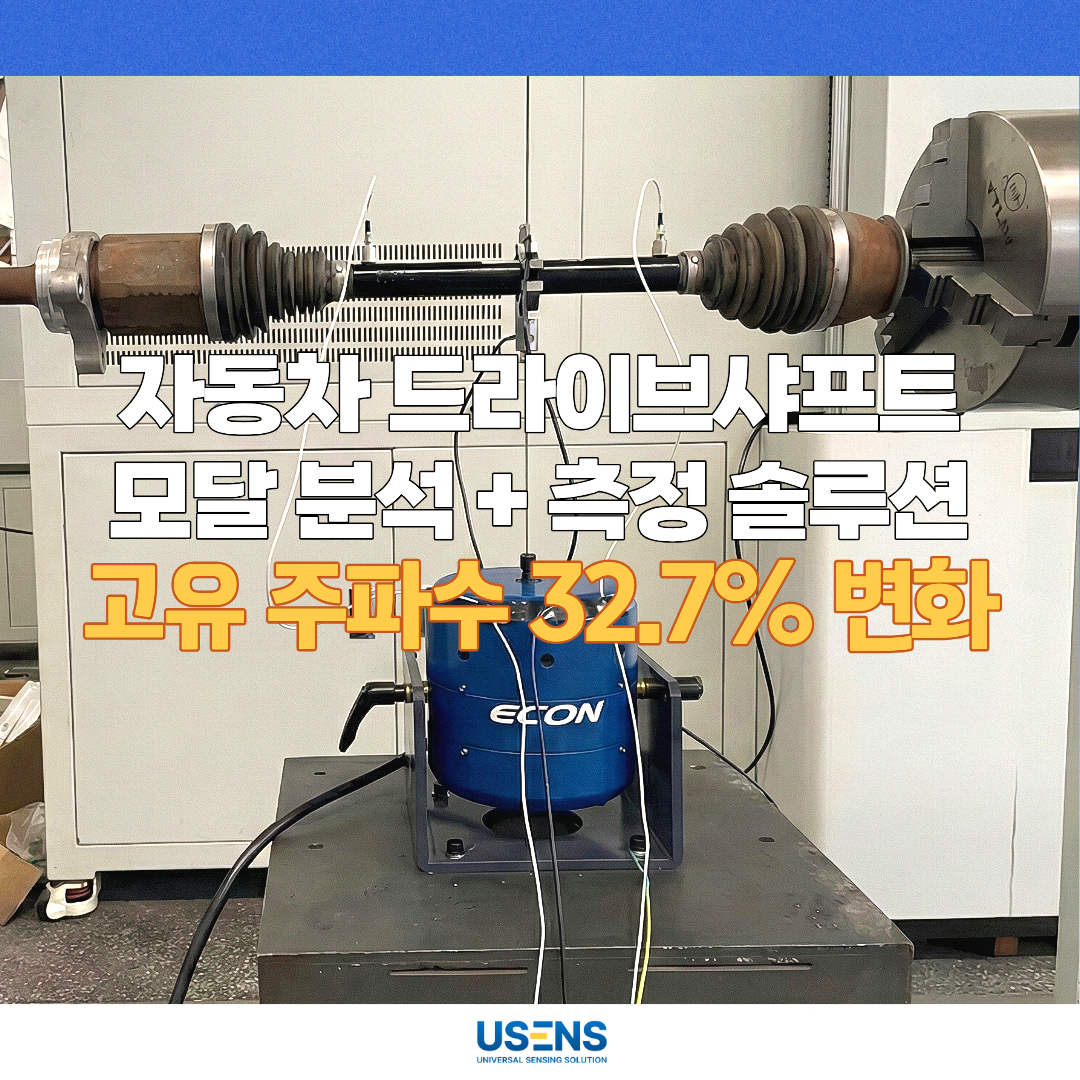

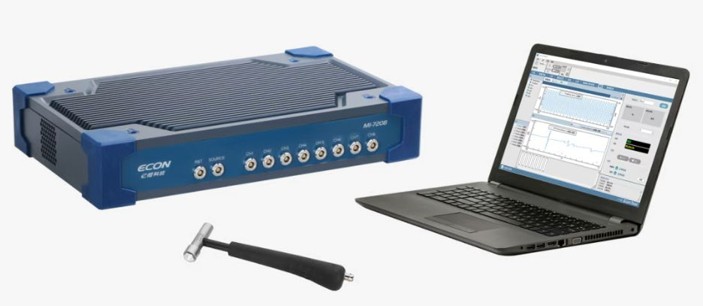

모달 테스트는 진동 문제를 미리 확인하고 구조 설계를 개선하는 데 쓰는 시험입니다. 휴대용 데이터 수집장치 ECON은 모달 테스트를 현장에서 바로 구성하고 측정과 분석까지 수행할 수 있습니다.
지난 글에서는 측정과 분석을 한 장비에서 하는 휴대용 데이터 수집장치 ECON의 특징과 활용 분야를 소개했습니다.
1. 모달 테스트 개요
모달 테스트는 실험적인 방법을 통해 구조물이 가지고 있는 고유한 진동 특성을 파악하는 시험입니다.
이를 통해 다음과 같은 정보를 확인할 수 있습니다.
- 특정 주파수에서 구조물이 어떻게 반응하는지
- 진동 문제가 발생할 가능성이 있는 구간
- 설계 개선이 필요한 구조적 취약 지점
진동 문제를 미리 확인하고 구조 설계를 개선하는 데 쓰는 시험입니다.
2.핵심 측정 항목
모달 테스트에서는 다음 3가지 요소를 중점적으로 분석합니다.
- 공진주파수(Natural Frequency): 구조물이 쉽게 진동하는 주파수
- 모드 형상(Mode Shape): 상하·좌우 흔들림 등 진동이 일어나는 형태
- 감쇠비(Damping Ratio): 진동 에너지가 줄어드는 정도(진동이 잦아드는 속도를 결정)
이 세 가지를 종합적으로 분석해 구조물의 동적 특성을 판단합니다.
3. 테스트 예시: Z-방향 굽힘 모드(Bending Mode)
이번 사례에서는 Z-방향 굽힘 모드로 테스트를 예로 들어 설명하겠습니다.
① 시편 설치
시험 대상 구조물을 탄성 로프를 이용해 매달거나 실제 장착 조건과 유사한 시뮬레이션 상태로 고정합니다.
② 진동 유발(Excitation)
임팩트 해머를 사용해 물체의 Z-방향(수직 방향)으로 충격을 가합니다.
③ 데이터수집
물체의 여러 지점에 배치한 다채널 3축 가속도 센서를 통해 진동 응답 신호를 계측합니다.
④ 데이터분석 및 식별

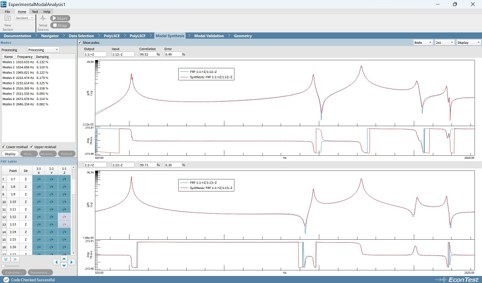

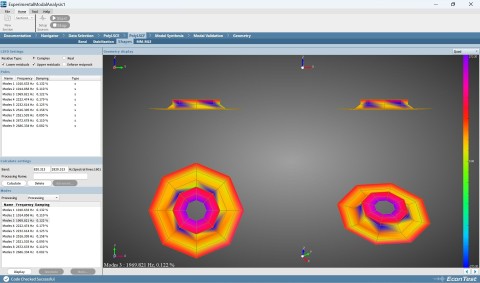

모달 분석 소프트웨어를 이용해 주파수 응답 함수(FRF)를 생성하고 주요 모드의 공진주파수와 진동 형상을 시각화합니다.
⑤ 설계 개선 검토
특정 주파수 대역에서 모드 중첩(Frequency Overlap)이 발생할 경우,
구조 보강이나 국부적 질량 조정 등을 통해 공진을 피할 수 있도록 개선 방향을 검토합니다.
4.모달 테스트를 통해 기대할 수 있는 효과
✔️진동 및 소음(NVH) 문제 사전 예방
✔️설계 단계에서 구조적 취약 지점 파악
✔️시뮬레이션 결과 검증 및 신뢰성 향상
✔️설계 개선을 통한 품질 향상
휴대용 데이터 수집장치 ECON은 모달 테스트와 같은 구조 진동 시험에서도 현장에서 바로 구성하고 측정과 분석까지 수행할 수 있는 올인원 장비입니다.
시험 목적에 따라 센서 구성, 채널 수, 분석 방식은 모두 달라질 수 있기 때문에 장비 뿐 아니라 현장 조건에 맞는 시험 구성이 무엇보다 중요합니다.
모달 테스트, 구조 진동시험, NVH 분석 등 실제 계측 환경에 맞는 데이터수집장치 구성과 분석방법이 필요하시다면 언제든지 편하게 문의주세요.
