OPTALIGN Touch 레이저 축정렬 측정 순서
작성일

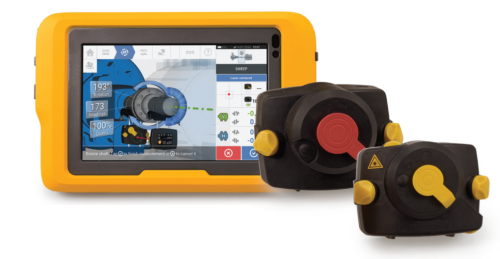

OptAlign™ Touch
일반 설비 축정렬용 레이저 정렬기
※ OptAlign™ Touch 소개
OptAlign™ Touch는 정렬 작업을 간단한 순서로 할 수 있도록 설계한 제품입니다.
SensAlign™ 5 레이저·센서 헤드를 사용해 회전축과 기계의 정렬 작업을 빠르게 수행합니다.
이 제품은 표준 기계 및 일상적인 작업을 위해 설계되었으며 하드웨어, 소프트웨어, WiFi 연결 기능이 통합되어 클라우드를 통해 정밀한 정렬 데이터를 제공합니다.
화면 안내에 따라 다음 3단계로 측정합니다.
치수 입력 → 측정 → 결과 확인
또한 SensAlign™ 7 레이저 및 센서 헤드를 추가하면 Prüftechnik의 무제한 적응형 정렬 기능을 사용할 수 있도록 업그레이드할 수 있습니다.
※ 핵심 장점 요약
• 정확성을 유지하며 더 빠르게 작업 가능
직관적인 설정 및 데이터 수집 기능과 사용이 간편한 핸드헬드 장치를 통해 복잡한 정렬 작업도 정확도와 정밀도 저하 없이 빠르게 수행할 수 있습니다.
• 고급 레이저 축 정렬 기능 활용
OptAlign™ Touch의 하드웨어와 소프트웨어는 장비 설치, 측정, 시밍(조정 와셔 삽입) 과정을 간소화합니다. 실수 보정 기능을 통해, 정렬 문제와 사용자 숙련도 수준에 맞춰 유연하게 대응할 수 있습니다.
• 클라우드 기반 데이터 송수신
내장 WiFi 연결 기능을 통해 ARC 4.0 PC 소프트웨어와 정렬 데이터를 송수신할 수 있으며 데이터를 모니터링하고 분석 및 조치를 위한 트렌드 관리를 수행할 수 있습니다.
정밀 정렬이 매우 중요한 이유:
• 전력 소비 감소
• 기계 수명 연장
• 진동 감소로 인한 마모 감소
• 베어링, 커플링, 윤활유 온도 감소
• 예비 부품 보관 비용 절감
ASI – 능동 상황 인식의 이점

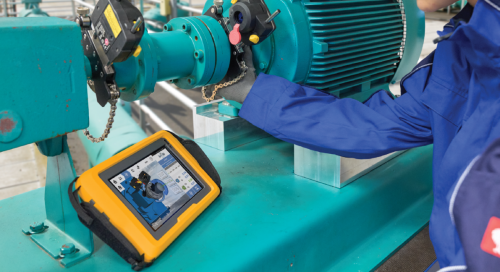

OptAlign™ Touch는 결합된 축(coupled shaft)과 분리된 축(uncoupled shaft)의 정렬을 위한 다양한 측정 모드를 제공합니다.
이 장비는 사용자의 경험 및 숙련도 수준, 그리고 정렬 작업의 난이도에 따라 자동으로 조정되며 대부분의 산업 설비에 대응할 수 있도록 설계되어 있습니다.
주요 측정 모드는 다음과 같습니다.
Continuous Sweep (연속 스위프 모드)
레이저와 센서 헤드를 장착한 상태에서 결합된 축을 회전시키며 회전 각도 전반에 걸쳐 지속적으로 측정을 수행합니다.
내장된 인텔리전스 기능이 보정이 필요한 불일치를 자동 계산합니다.
Pass Mode (패스 모드)
분리된 축의 측정에 적합한 모드입니다.
레이저와 센서가 서로 지나가기만 하면 위치를 측정할 수 있어, 좁은 공간에서도 간편하게 사용할 수 있습니다.
Multipoint Mode (다중 포인트 모드)
이 측정 모드는 슬리브 베어링(sleeve bearing) 이 장착된 기계에 적합하며 결합 축과 분리 축 모두에서 사용할 수 있습니다.
Simultaneous Live Move
Simultaneous Live Move는 수직과 수평 방향 모두에서 물리적 정렬 보정을 실시간으로 확인할 수 있게 해줍니다.
어떤 측정 모드를 사용하든, 또는 레이저와 센서 헤드가 어느 각도나 방향에서 멈추든지 관계없이, 기기에 제안된 대로 심(Shim) 작업과 기계 조정을 할 때
헤드를 그대로 장착한 상태로 유지할 수 있습니다.
- 핸드헬드 기기 화면에서 정렬 과정을 실시간으로 모니터링
- 물리적 정렬 결과를 즉시 확인
- 색깔이 들어간 허용오차 스마일 아이콘으로 정렬 품질 수준 표시
- 빠른 재측정으로 정렬 결과를 즉시 확인 가능

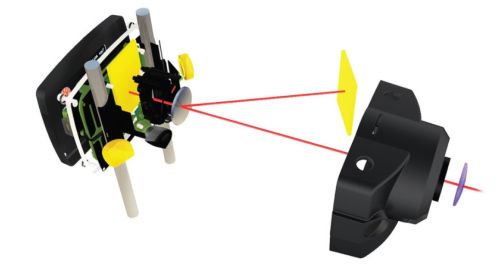

싱글 레이저 기술
SensAlign™ 시리즈 기술은 Prüftechnik 고유의 싱글 레이저 기술을 기반으로 하여, 현장에서 정확한 측정 결과를 얻을 수 있습니다. SensAlign™ 5 센서는 두 개의 HD 위치 감지기(PSD)와 MEMS 인클리노미터를 포함하고 있습니다. 이 장치들은 확장 가능한 검출기(InfiniRange)와 결합되어 심각한 정렬 불량이 있더라도 초기 정렬 상태를 측정하고 문서화할 수 있게 합니다. 또한, 이 기술은 센서가 멈춘 어떤 각도에서든 시작하여 수직 및 수평 방향의 기계 보정을 동시에 모니터링할 수 있도록 지원합니다. OptAlign™ Touch는 회전축이 있는 거의 모든 장비에 적용 가능합니다.

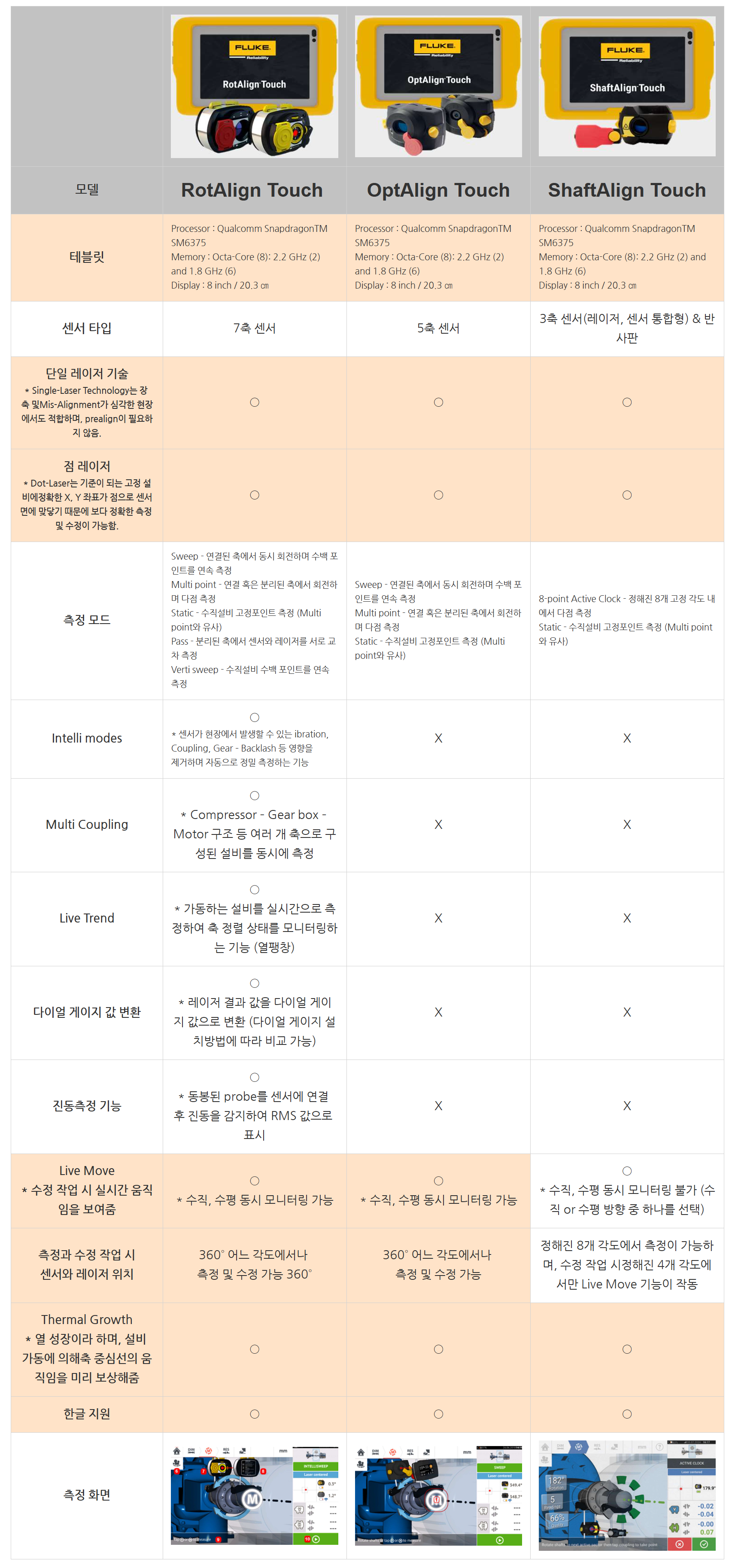

FLUKE (PRUFTECHNIK) Laser Shaft Alignment 비교표
