BROADSENS SVT400-V 진동·변위 측정 센서

작성일 2025.06.29

철도 시설물은 지속적인 진동과 하중에 노출되며 이로 인해 레일의 침하, 뒤틀림, 미세 변위 등이 발생할 수 있습니다.
이러한 변화는 열차 운행 안전에 영향을 주므로 레일 상태 모니터링이 필요합니다.
BROADSENS는 기존 진동 센서에 변위(Peak-to-Peak Displacement) 측정 기능을 추가한 SVT400-V를 출시했습니다.

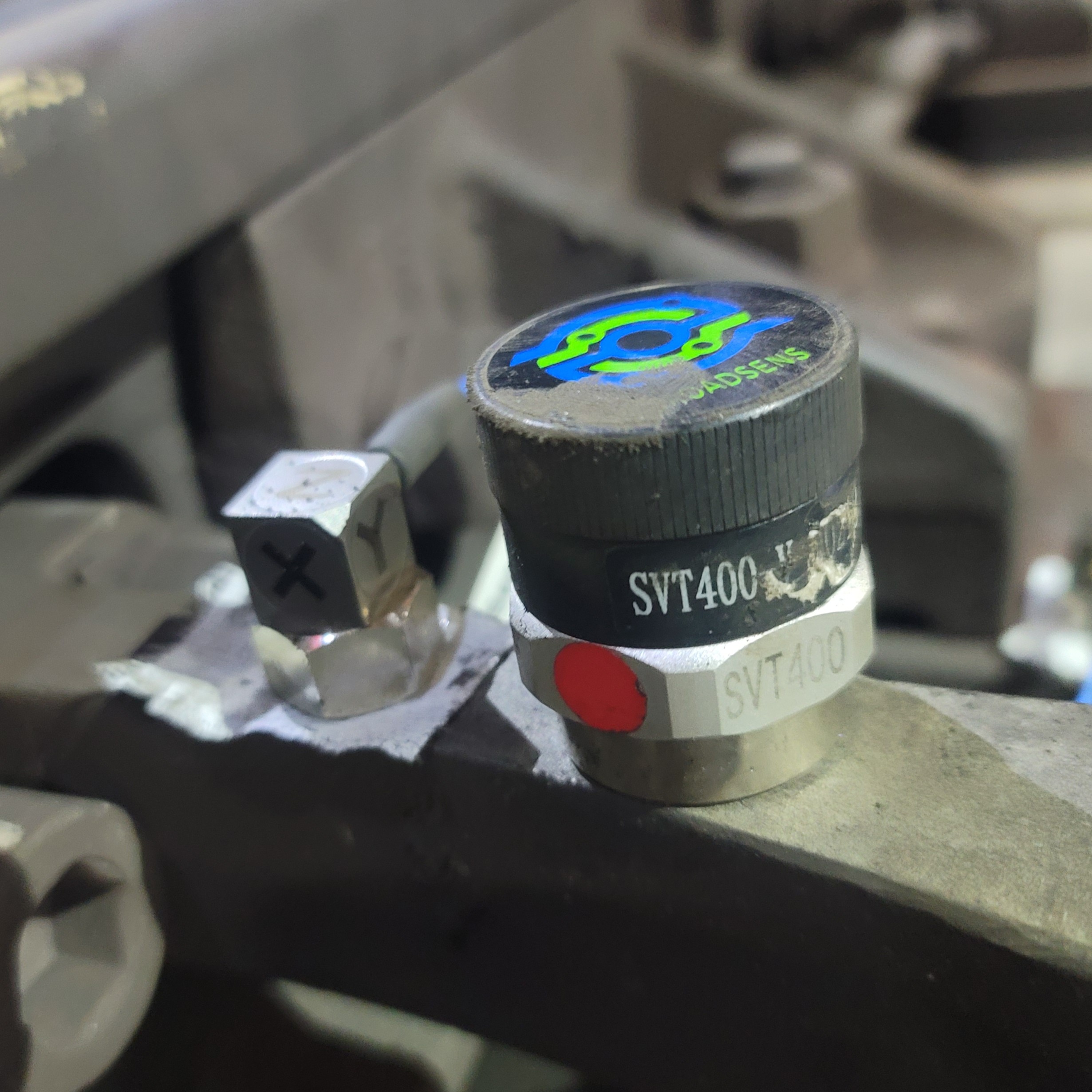

▶ 레일 상태 감시용 센서 – SVT400-V

기존의 진동 기반 센서는 레일 및 침목 구조의 이상을 간접적으로 진단하는 용도로 사용되어 왔습니다.
SVT400-V는 진동 변위(pk-pk)를 수치로 제공합니다.





이를 통해 다음과 같은 레일 관련 문제를 조기에 감지할 수 있습니다:

침하(Settlement)
틀어짐(Misalignment)
구조 피로(Cumulative Deformation)
온도 변화에 따른 구조 팽창 등




주요 변경 사항

기능 추가: 진동 + 변위(pk-pk) 직접 측정
측정 범위: 0.5μm ~ 16mm
측정 주기: 10초마다 한 번씩 변위 값 업데이트

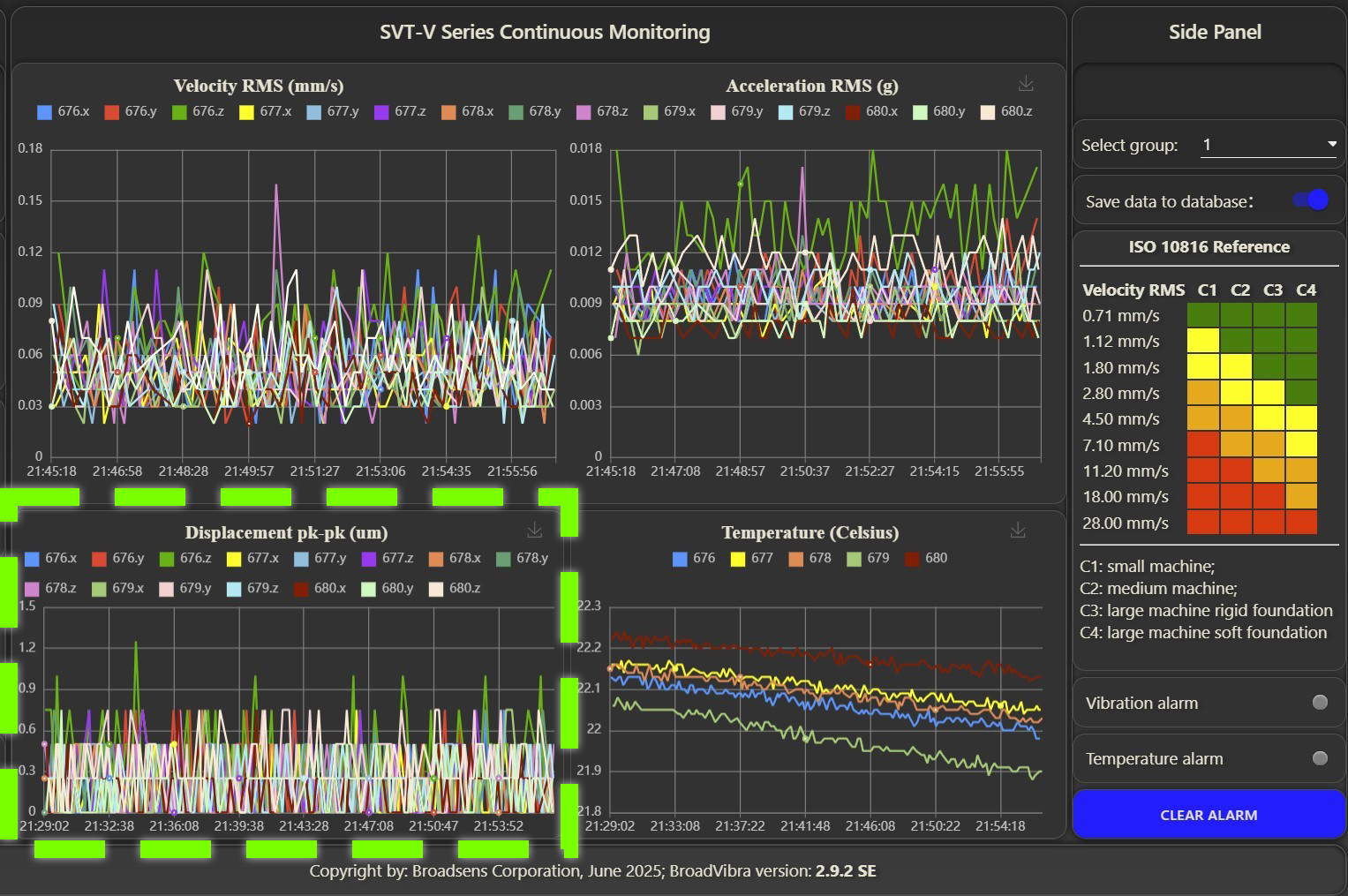

지원 소프트웨어: BroadVibra 전용 소프트웨어 필요
게이트웨이 호환성: 펌웨어 버전 v2.9.0 이상 필요
전력 소비: 기존 모델 대비 약 20~30% 증가 (변위 기능 추가에 따른 증가)

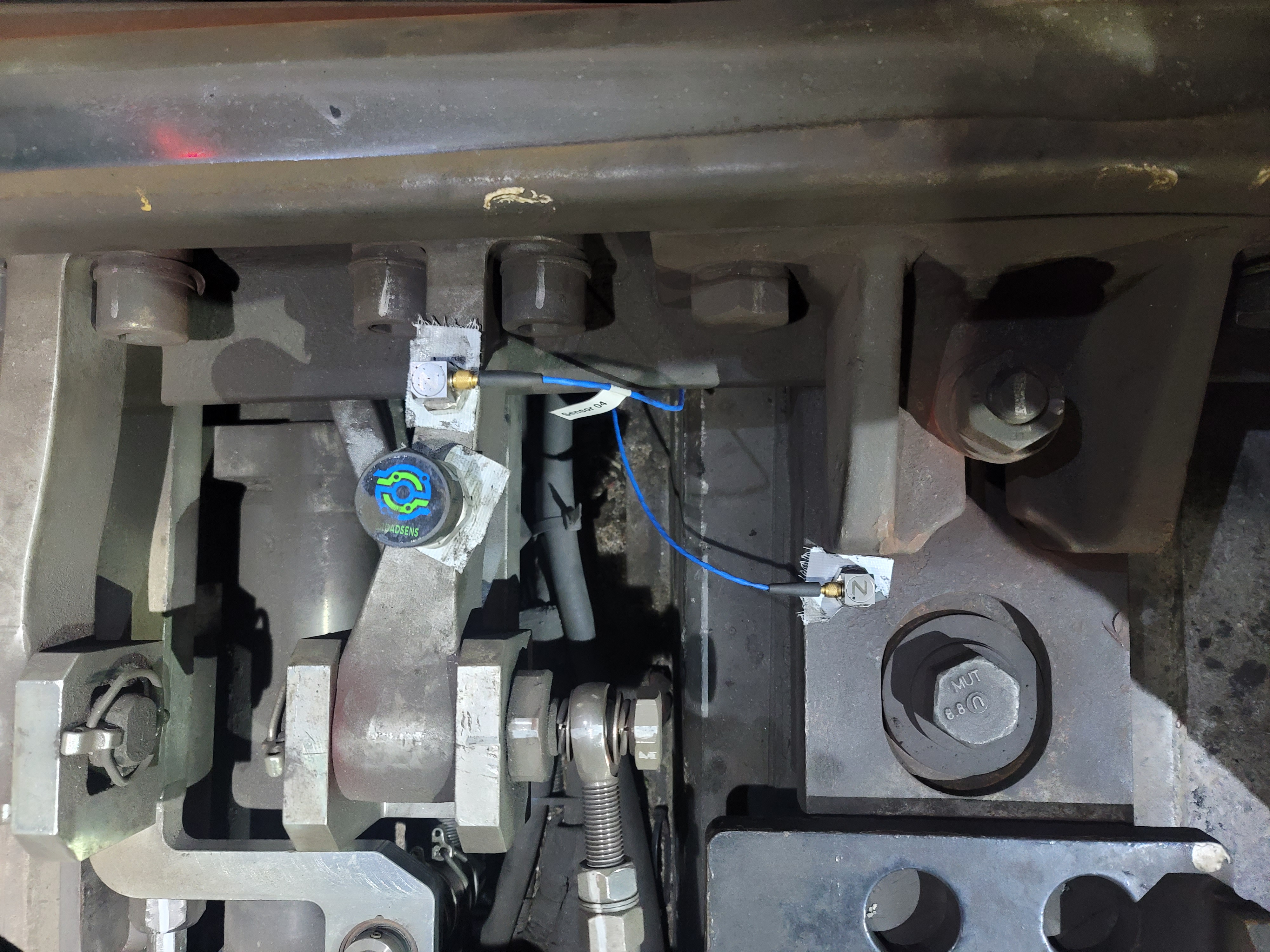

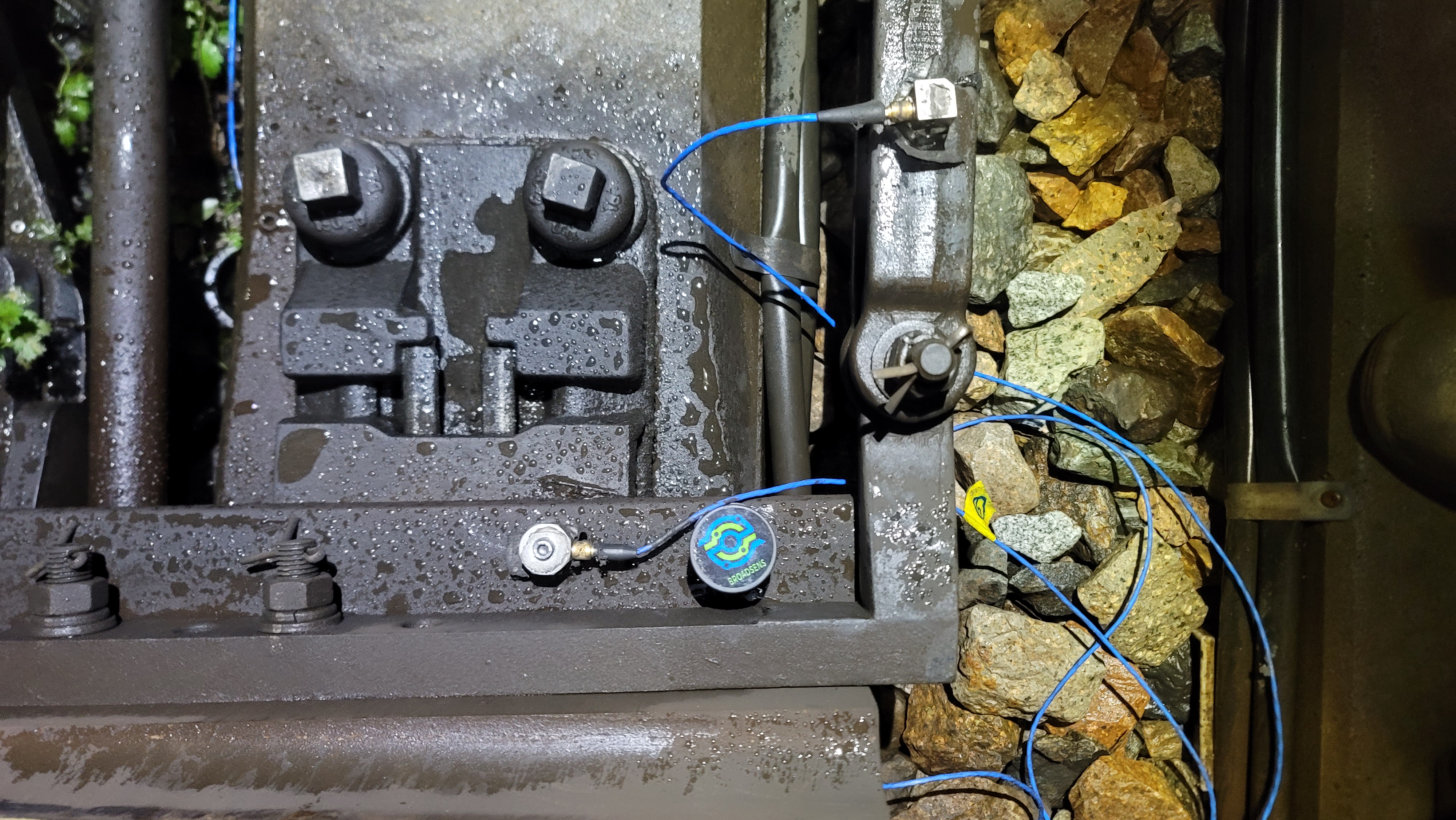

현장 설치 및 운영 예


레일과 침목 사이, 혹은 구조 지지대에 센서를 부착
무선 게이트웨이를 통해 실시간 데이터 수집
BroadVibra를 통해 이상 발생 시 자동 알람 설정 가능
특정 위치의 주기적 침하/변형 경향을 트렌드로 분석 가능
