HIKVISION Acoustic Imager 음향 카메라
작성일
HIKVISION Acoustic Imager는 들리지 않거나 보이지 않는 공기 및 가스 누출 또는 신호 변경을 감지, 위치 파악 및 시각화합니다.
음향 이미징
음향 이미징은 소리를 영상 위의 지도로 바꿔 보여 주어 문제 위치를 빠르게 찾게 합니다.

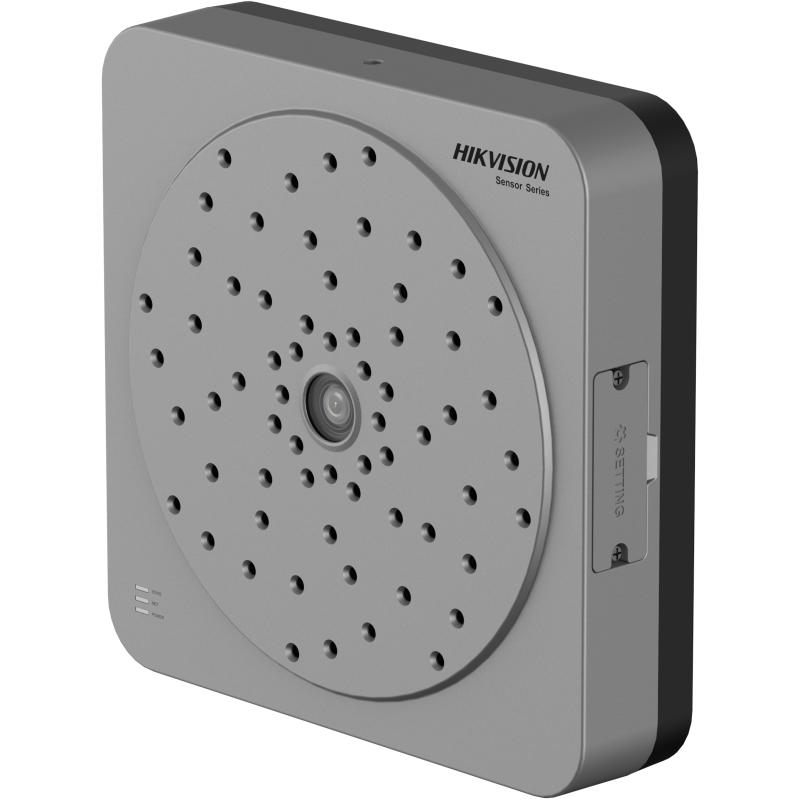

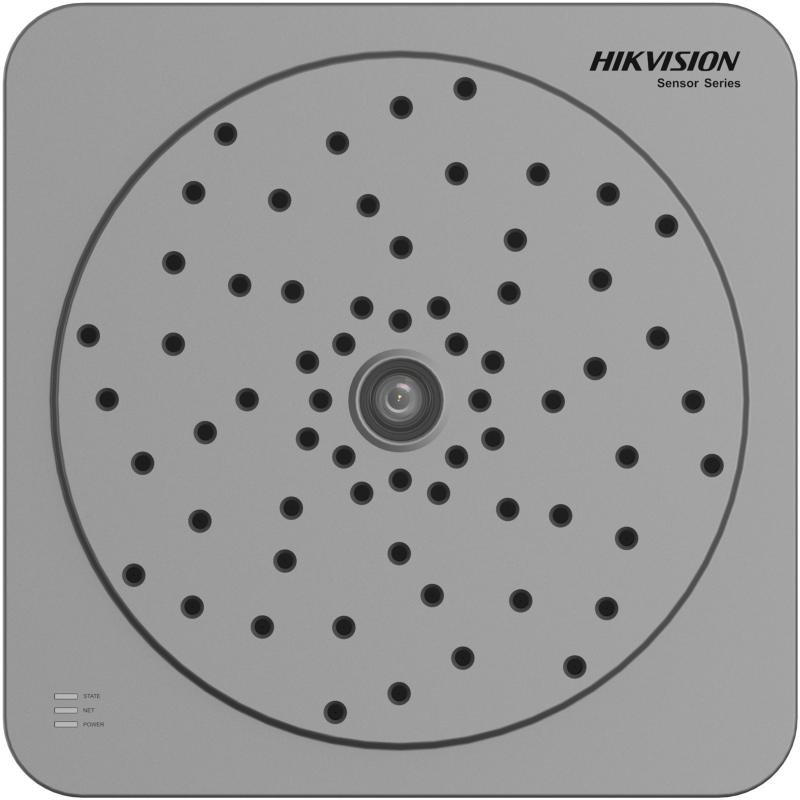

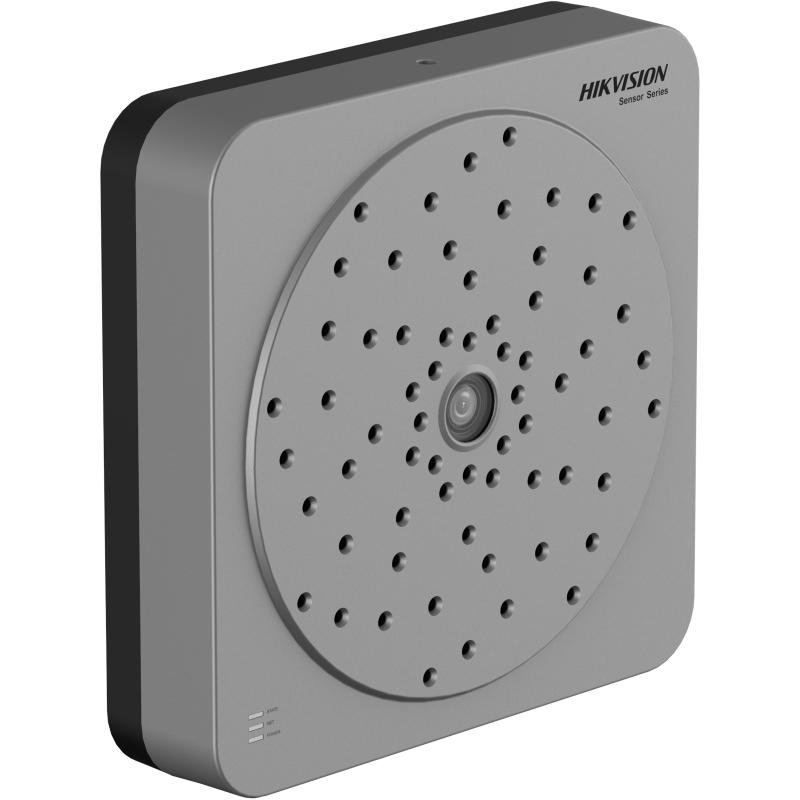

마이크 어레이와 카메라를 결합해 소음을 영상으로 표시하고 이상 소음 위치를 찾습니다.
- 고정밀 위치 파악 : 가스 누출, 이상 소음, 부분방전 위치를 HD 카메라 영상 위에 표시합니다.
- 위치 정확도 1° 이내
- 광대역 주파수 : 가청주파수 대역부터 초음파 주파수까지, 5~72kHz 범위의 소음을 확인 가능
- 연중무휴 실시간 모니터링 지원, IP67 방수 등급을 지원하며 다양한 실외 또는 실내의 어플리케이션으로 사용 가능
- 측정 주파수의 자유로운 범위 선택, 포커스 지정 모드 운용

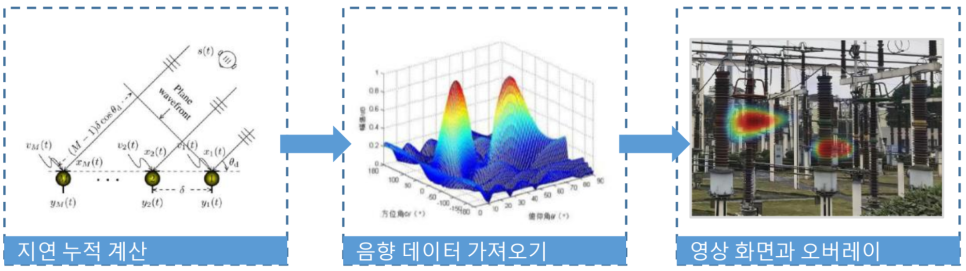

음향 이미저의 이미지 생성 원리
빔포밍(beamforming) 알고리즘으로 음원 위치를 계산합니다.
- 마이크 어레이 수집
- 지연 및 합산
- 음향 지도 생성
- 이미지 오버레이
이 빔으로 공간의 각 지점별 소리 세기를 계산해 음원 위치를 찾습니다.

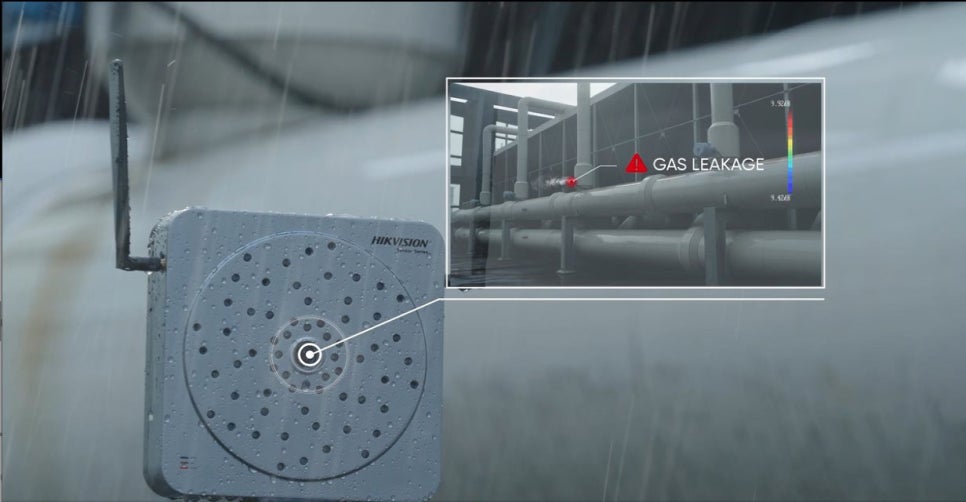

IP67 방수 등급으로 실내외에 설치할 수 있습니다.
- 적용분야
전력 산업: 부분 방전 탐지, 전기 설비 고장 진단
석유화학 산업: 가스 누출 탐지, 설비 이상 소음 위치 파악
데이터 센터: 서버룸, 데이터/스토리지 센터의 이상 소음 탐지
HIKVISION Acoustic Imager는 전력, 석유화학, 데이터 센터 등에서 가스 누출, 부분 방전, 이상 소음 탐지에 쓰입니다.
