enDAQ Lab 소프트웨어 기능 안내
작성일
enDAQ 데이터로거 Lab 소프트웨어는 enDAQ(구 Mide Technology)에서 개발한 진동 및 충격 데이터 분석용 소프트웨어입니다.
주로 enDAQ 센서(구 Slam Stick)로 수집한 데이터를 분석하는 데 쓰이며 진동/충격 테스트 및 모니터링을 수행하는 엔지니어와 연구자들을 위해 설계되었습니다.
enDAQ Lab(구 Slam Stick Lab) 소프트웨어는 드라이버나 설치가 필요 없는 완전 독립형 소프트웨어 애플리케이션입니다.
enDAQ Lab 소프트웨어 주요 기능

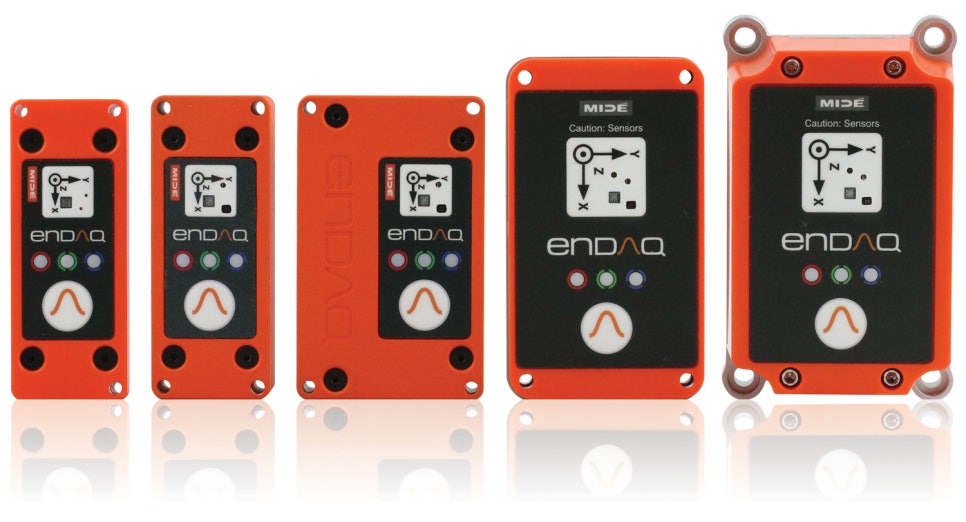

enDAQ 센서 구성
enDAQ 센서는 용도에 맞게 설정을 바꿀 수 있도록 설계되었습니다.
Lab 소프트웨어를 사용하면 장치 이름, 트리거 조건, 샘플링 속도, 심지어 채널별 교정 값까지 모든 것을 설정할 수 있습니다.
데이터 보기
Lab 소프트웨어의 그래프 화면은 enDAQ 센서의 여러 채널을 나누어 볼 수 있도록 구성되어 있습니다.
사용자는 여러 탭 사이를 쉽게 전환하고 화면의 다른 영역으로 드래그 앤 드롭하고 새 창을 생성하고 함께 플로팅할 하위 채널을 원하는 개수만큼
선택하는 등의 작업을 수행할 수 있습니다. 또한 Lab 소프트웨어는 플롯 색상, 선 너비 등의 고급 시각적 사용자 정의 기능을 제공합니다.
단순 분석

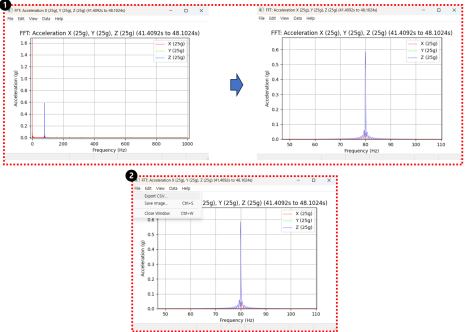

Lab 소프트웨어는 FFT, PSD, 스펙트로그램 등의 분석 기능도 제공합니다.
일괄 내보내기 및 데이터 변환
enDAQ 센서는 채널, 보정, 장치 정보를 모두 담은 .IDE 파일 형식으로 데이터를 저장합니다.
데이터는 .CSV, .TXT, .MAT 같은 범용 파일 형식으로 내보낼 수 있습니다.
※ 실제 소프트웨어 사용 화면 예시 :

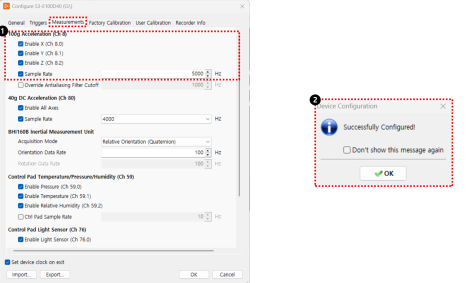

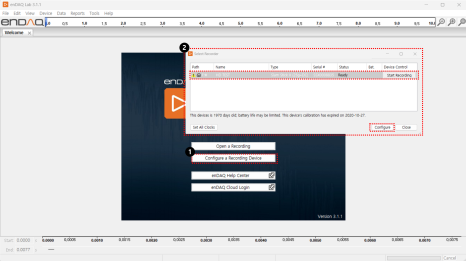

▲ 측정 조건 설정

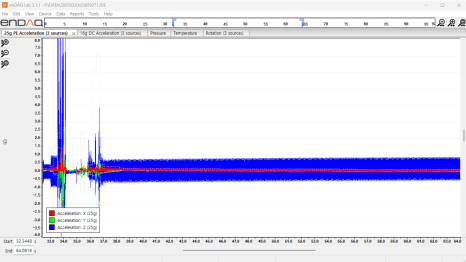

▲ 측정 데이터 확인 (시간파형)
- 데이터 시각화
시간 영역(Time domain) 파형 그래프
주파수 영역(Frequency domain) 스펙트럼 분석 (FFT, PSD 등)
충격 이벤트의 자동 탐지 및 표시
- 다양한 분석 도구
통계적 분석: RMS, Peak, Crest Factor 등
필터링 기능: 고역통과, 저역통과, 대역통과 필터 적용 가능
변환 도구: 가속도를 속도·변위로 변환
- 충격 및 진동 이벤트 탐지
자동으로 이벤트 구간을 추출하고 개별 충격의 크기, 지속 시간 등을 분석
- 데이터 내보내기
CSV, WAV, MATLAB(.mat) 등 다양한 포맷으로 저장 가능
보고서 출력 기능
- 멀티 채널 지원
enDAQ 센서의 여러 채널(예: 3축 가속도, 온도, 압력 등) 동시 분석 가능
