BROADSENS SVT-V 시리즈 무선 진동 센서 특징
작성일
설비의 예지보전(PdM, Predictive Maintenance)은 산업 전반에서 필수적인 관리 방식으로 자리잡고 있으며
무선 진동 센서는 예지보전에 쓰이는 장비 중 하나입니다.
BROADSENS의 SVT-V 시리즈는 산업용 설비의 상태를 실시간으로 모니터링할 수 있도록 설계된 고정밀 무선 진동 센서 시리즈로,
진동 및 온도 데이터를 기반으로 기계 상태를 정확히 파악하고 이상 징후를 조기에 감지할 수 있는 스마트 진단 기기입니다.
BROADSENS SVT-V 시리즈 무선 진동 센서
SVT-V 시리즈는 MEMS 기반의 3축 진동 측정 센서를 탑재하여 설비에서 발생하는 다양한 방향의 진동을 정밀하게 감지할 수 있습니다.
최대 ±16G의 가속도 범위를 지원하며 각 축별로 최대 6.4kHz의 샘플링 속도를 지원하여 산업용 모터, 펌프, 팬, 컴프레서 등의 회전 기계류에서 발생하는 고주파 진동까지도 정확히 분석할 수 있습니다.
센서 내부에서 Overall RMS, Peak, Crest Factor 등 기본적인 진동 특성값을 실시간으로 자체 연산하여 전송함으로써,
게이트웨이나 서버의 부담을 줄이고 데이터 통신량을 최소화합니다. 센서에서 직접 연산하는 에지 컴퓨팅(edge computing) 방식입니다.
SVT-V 시리즈는 저전력 블루투스(BLE) 기반 통신 방식을 채택했으며 고효율 마이크로컨트롤러(MCU)와 전력관리 회로를 탑재하여 장기간 사용이 가능합니다.
실측 기준으로 측정 주기를 5~10분으로 설정하면 배터리 수명은 3~5년 이상입니다.
센서의 외형은 소형(지름 약 48mm) 및 경량화(약 130g)되어 있어 회전체 또는 진동이 중요한 부위에 직접 설치가 용이합니다.
IP67 이상의 방수·방진 등급을 지원하여 열악한 산업 환경에서도 안정적으로 작동합니다.
또한 게이트웨이(GU300)와의 연동을 통해 센서 그룹을 구성하고 각 구역별로 데이터를 집약하여 효율적인 설비 상태 관리가 가능합니다.
특히 동기화 측정(Synchronous Acquisition) 기능을 통해 최대 4개의 센서 데이터를 동시 측정하고 분석할 수 있어, 진동의 전파 경로 및 시스템 간 영향 분석에도 적합합니다.
BROADSENS는 자체 진동 분석 소프트웨어인 BroadVibra를 제공하며 게이트웨이 내에 탑재된 소프트웨어를 통해
실시간 모니터링, 경고 알림, 트렌드 분석 등을 수행할 수 있습니다. 또한, MQTT, Modbus, REST API 등 다양한 산업 표준 통신 프로토콜을 지원하여
SCADA, PLC, 클라우드 기반의 대시보드와 연동이 가능합니다.
이를 통해 기업은 원격에서 공장 설비의 상태를 감시하고 문제가 발생하기 전 예지 정비를 실행하여 다운타임과 유지 비용을 최소화할 수 있습니다.
SVT-V 시리즈는 다음과 같은 분야에 활용됩니다.
SVT-V 시리즈는 설비 비가동 시간과 운영 비용을 줄이는 데 쓰입니다.
무선 진동 센서는 예지보전에 쓰이는 장비 중 하나입니다.
BROADSENS의 SVT-V 시리즈는 산업용 설비의 상태를 실시간으로 모니터링할 수 있도록 설계된 고정밀 무선 진동 센서 시리즈로,
진동 및 온도 데이터를 기반으로 기계 상태를 정확히 파악하고 이상 징후를 조기에 감지할 수 있는 스마트 진단 기기입니다.

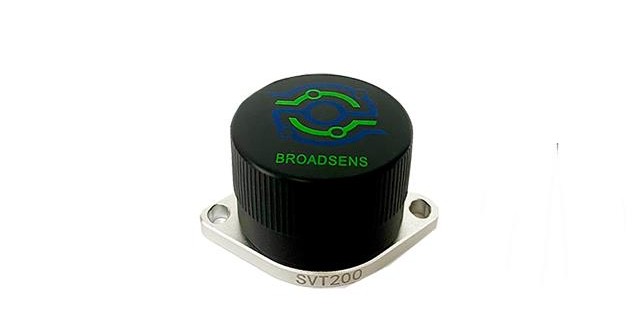

BROADSENS SVT-V 시리즈 무선 진동 센서
1. 진동 측정 성능
SVT-V 시리즈는 MEMS 기반의 3축 진동 측정 센서를 탑재하여 설비에서 발생하는 다양한 방향의 진동을 정밀하게 감지할 수 있습니다.
최대 ±16G의 가속도 범위를 지원하며 각 축별로 최대 6.4kHz의 샘플링 속도를 지원하여 산업용 모터, 펌프, 팬, 컴프레서 등의 회전 기계류에서 발생하는 고주파 진동까지도 정확히 분석할 수 있습니다.
센서 내부에서 Overall RMS, Peak, Crest Factor 등 기본적인 진동 특성값을 실시간으로 자체 연산하여 전송함으로써,
게이트웨이나 서버의 부담을 줄이고 데이터 통신량을 최소화합니다. 센서에서 직접 연산하는 에지 컴퓨팅(edge computing) 방식입니다.
2. 초저전력 설계와 배터리 수명
SVT-V 시리즈는 저전력 블루투스(BLE) 기반 통신 방식을 채택했으며 고효율 마이크로컨트롤러(MCU)와 전력관리 회로를 탑재하여 장기간 사용이 가능합니다.
실측 기준으로 측정 주기를 5~10분으로 설정하면 배터리 수명은 3~5년 이상입니다.
3. 유연한 설치와 통합 운영

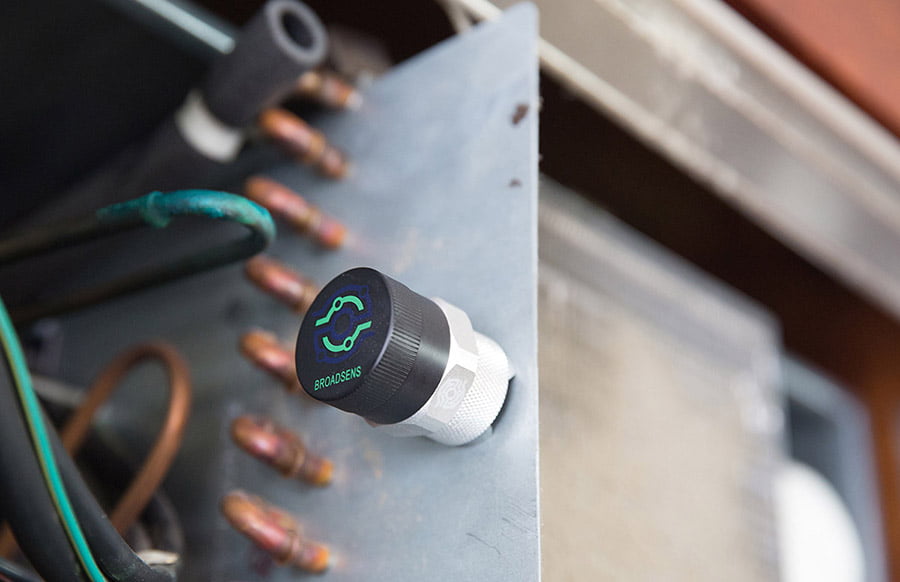

센서의 외형은 소형(지름 약 48mm) 및 경량화(약 130g)되어 있어 회전체 또는 진동이 중요한 부위에 직접 설치가 용이합니다.
IP67 이상의 방수·방진 등급을 지원하여 열악한 산업 환경에서도 안정적으로 작동합니다.
또한 게이트웨이(GU300)와의 연동을 통해 센서 그룹을 구성하고 각 구역별로 데이터를 집약하여 효율적인 설비 상태 관리가 가능합니다.
특히 동기화 측정(Synchronous Acquisition) 기능을 통해 최대 4개의 센서 데이터를 동시 측정하고 분석할 수 있어, 진동의 전파 경로 및 시스템 간 영향 분석에도 적합합니다.
4. 소프트웨어 및 통신 기능
BROADSENS는 자체 진동 분석 소프트웨어인 BroadVibra를 제공하며 게이트웨이 내에 탑재된 소프트웨어를 통해
실시간 모니터링, 경고 알림, 트렌드 분석 등을 수행할 수 있습니다. 또한, MQTT, Modbus, REST API 등 다양한 산업 표준 통신 프로토콜을 지원하여
SCADA, PLC, 클라우드 기반의 대시보드와 연동이 가능합니다.
이를 통해 기업은 원격에서 공장 설비의 상태를 감시하고 문제가 발생하기 전 예지 정비를 실행하여 다운타임과 유지 비용을 최소화할 수 있습니다.
5. 다양한 산업 적용 분야
SVT-V 시리즈는 다음과 같은 분야에 활용됩니다.
- 제조업 기계 상태 모니터링
- 수처리 및 펌프 스테이션 진단
- HVAC 및 냉동 시스템 유지보수
- 풍력 발전기 및 모터베어링 상태 분석
- 철강, 석유화학, 반도체 등 고정밀 설비 점검
SVT-V 시리즈는 설비 비가동 시간과 운영 비용을 줄이는 데 쓰입니다.
