LVDT20 리바운드 타입 선형 변위 센서

작성일 2025.06.08

정밀한 설비 유지보수를 위해서는 기계 구성 요소의 미세한 움직임과 마모 상태를 정확히 감지하는 센서 기술이 필수적입니다.
LVDT20 리바운드 변위 센서는 반복적이고 가혹한 산업 환경에서도 안정적인 변위 데이터를 제공합니다.

특히 자동 복원 기능이 적용된 리바운드 구조는 유지보수 현장에서의 측정 편의성을 크게 향상시키며
브레이크 마모량 측정, 유압 실린더 위치 검출, 장비 정렬 상태 확인 등 설비 진단 및 예지보전 분야에 쓰입니다.

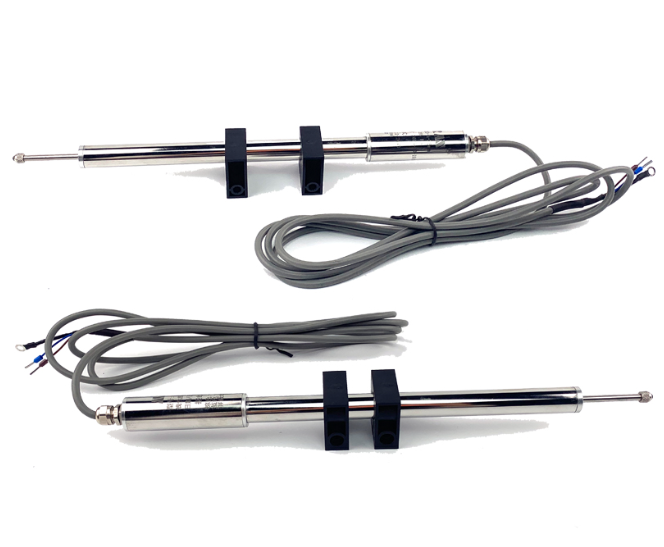

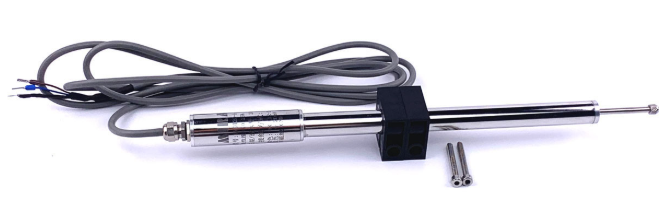

- LVDT20 리바운드 타입 선형 변위 센서




LVDT(차동 변압기형 변위 센서)는 항공우주, 기계, 건설, 섬유, 철도, 탄광, 금속, 플라스틱, 화학 산업 및 각종 과학 연구 기관 등
여러 산업 분야에서 연신, 진동, 물체 두께, 팽창 등의 측정에 쓰입니다.






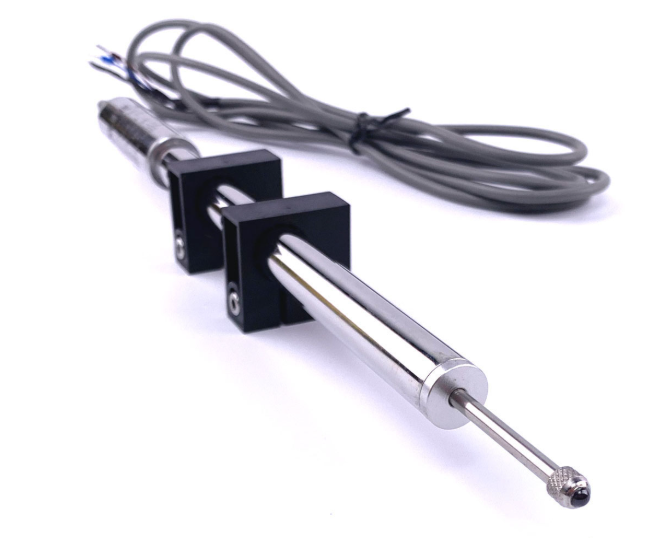

- 제품 특징:
 · 정밀 리니어 베어링 내장, 반복 정밀도 높음
 ·  프로브에 실리콘 나이트라이드 세라믹 볼 사용, 내마모성 높음
 ·  슬라이딩 접촉 없음, 긴 수명
 ·  DC 단일 전원 공급, 고성능 신호 복조기 내장
 ·  2선식 4-20mA 전류 출력, 3선식 0-5V 또는 0-10V 전압 출력
 ·  외경 φ20mm, 304 스테인리스 스틸 쉘, 리바운드 방식 (풀로드 타입 커스터마이징 가능)





- 적용 분야:
  · 축 직경 런아웃(runout) 검출

  · 섬유 기계 테스트

  · 밸브 위치 감지 및 제어

  · 롤 간극 측정

  · 차량 브레이크 마모 측정

  · 로봇 및 정밀 변위 측정

  · 자동차 부품 온라인 검사

  · 공작 기계 및 공구 위치 측정, 유압 실린더 위치 측정

  · 교량 상판 이동 감지

  · 지하철 터널 구조물 변위 감시

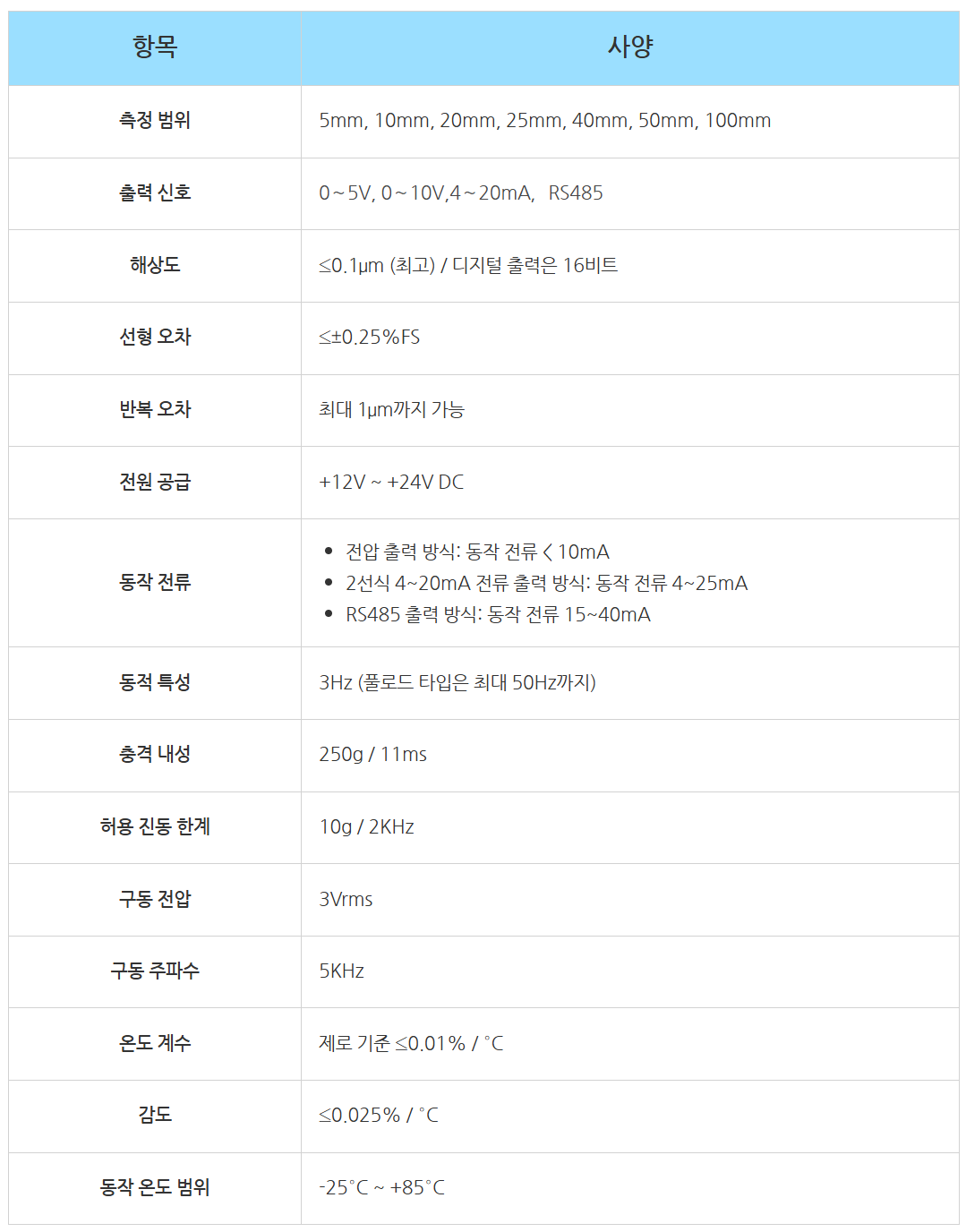

- 기술사양 (Technical parameter)

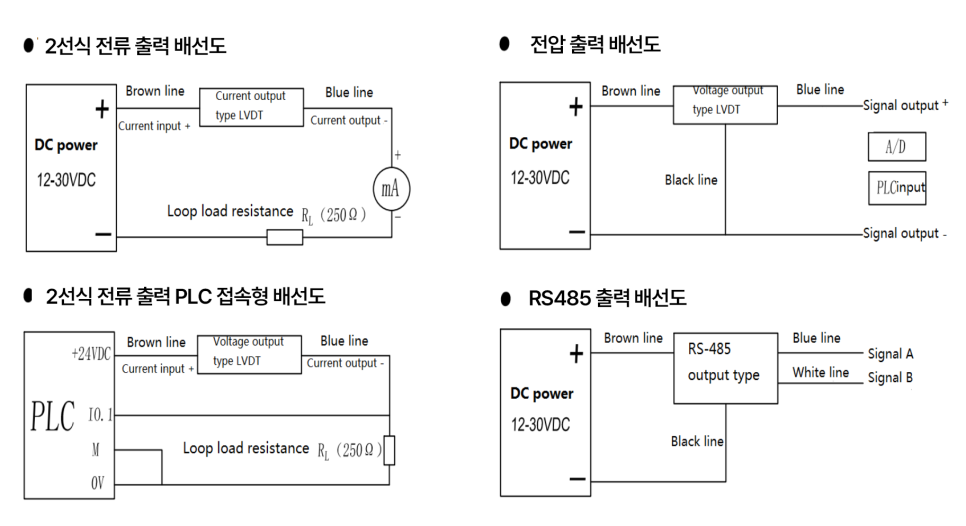

- 연결 방식 (Connection Method)
DC 안정화 전원의 출력 전압은 지정된 동작 범위 안으로 맞춥니다.

1. 전류 신호 출력 케이블 색상 정의:
갈색 (Brown) – 전원(+) 및 전류 입력(+)
파란색 (Blue) – 전원(-) 및 전류 출력(-)


2. 전압 신호 출력 케이블 색상 정의:
갈색 (Brown) – 전원(+)
파란색 (Blue) – 전압 출력(+)
검정색 (Black) – 전원(-) 및 신호 출력(-)


3. 디지털 RS-485 신호 출력 케이블 색상 정의:
갈색 (Brown) – 전원 공급(+)
검정색 (Black) – 전원 공급(-)
파란색 (Blue) – 신호 A
흰색 (White) – 신호 B





- 설치 주의사항:

LVDT의 위치 설정 및 고정에는 온도 팽창 계수가 작은 비금속 고정구를 사용하는 것이 권장됩니다.
금속 블록 고정구를 사용할 경우 제품 성능에 영향을 줄 수 있습니다.
제조사에서 표준 고정 액세서리와 맞춤형 고정구를 제공합니다.
